带散热翅片结构的碰撞仿真分析模型

　　本次呈现的结构仿真对象，核心为带平行排布矩形翅片的块状基体搭配球形碰撞件的组合结构，这类结构常见于需要兼顾散热效率与抗冲击性能的工业场景中，比如户外电力设备的散热端、小型动力装置的换热模块周边防护结构，这类部件在实际运行中，既需要通过翅片结构拓展换热面积完成热量导出，又需要耐受运行过程中可能出现的异物飞溅撞击、装配过程中的磕碰等工况，因此在结构设计阶段完成碰撞工况下的形变仿真验证，是保障部件服役可靠性的必要环节。从结构设计思路来看，翅片采用等间距平行垂直排布在基体单侧的形式，单块翅片厚度保持一致，翅片间距根据常规散热流道需求设定，既保证空气流经翅片间隙时能够形成稳定的湍流换热效果，又避免翅片过密导致积灰堵塞、

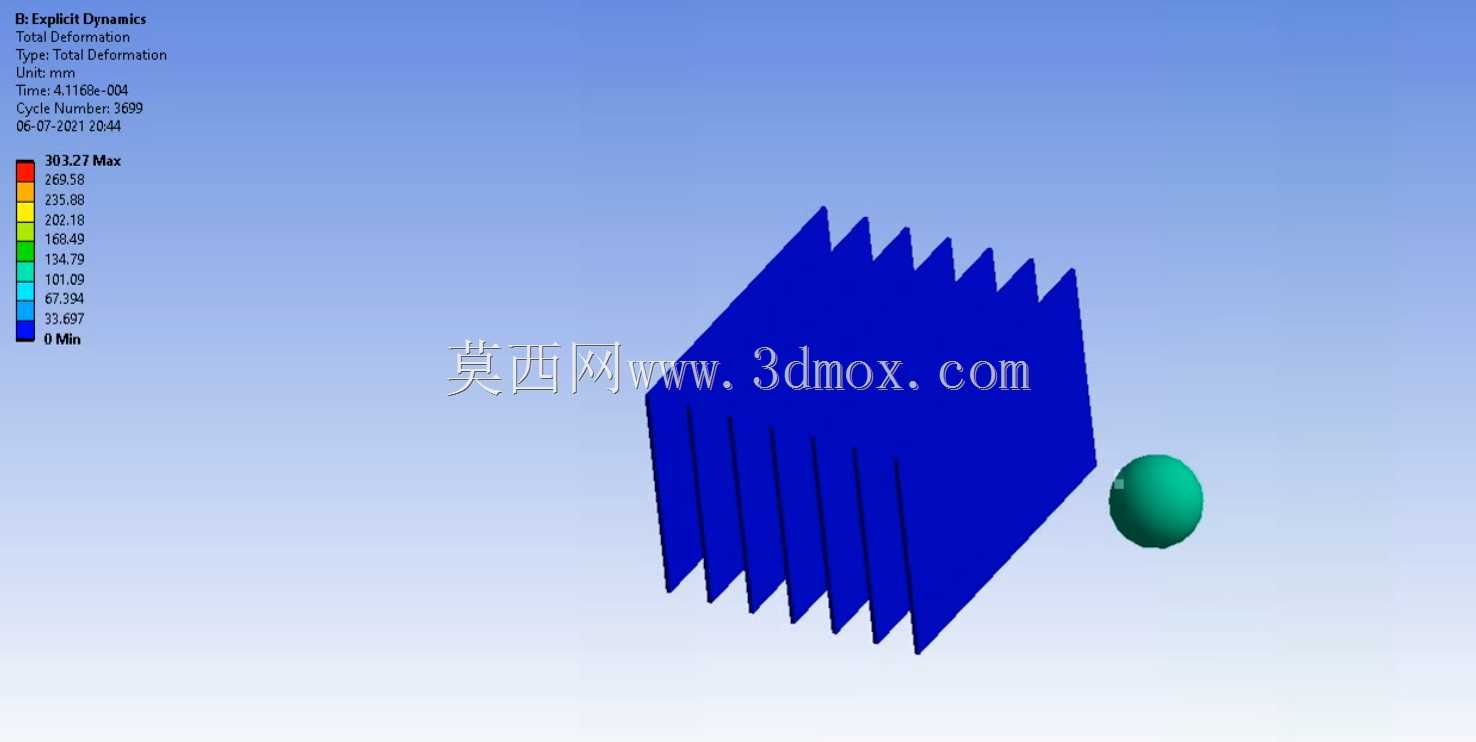

　　过疏导致换热面积不足的问题；基体部分为规整六面体结构，作为翅片的承载基础，其厚度设定需要兼顾翅片的固定强度与整体结构的重量控制，避免基体过厚带来不必要的材料冗余，过薄则无法在碰撞发生时为翅片提供足够的支撑刚度。球形碰撞件的设定，是模拟实际工况中常见的小尺寸硬质飞溅物，比如设备运行中脱落的小金属碎屑、户外环境中被气流裹挟的小颗粒硬物，这类物体的撞击是散热类薄壁翅片结构最常见的失效诱因之一。从仿真结果的形变云图可以观察到，碰撞发生时，首先接触球体的翅片端部会产生局部集中形变，形变会沿着翅片向基体连接端逐步传导，相邻翅片会因为基体的微量形变产生连带的位移响应，不同位置的形变量级差异能够直观反映结构的应力集中区域，在实际结构优化中，可以针对形变量最大的翅片根部做圆角过渡处理，降低应力集中系数，也可以根据形变分布调整翅片的厚度梯度，在碰撞接触侧适当增加翅片厚度，非接触侧保持原有厚度，平衡抗冲击性能与换热效率、整体重量的关系。在安装边界层面，这类带翅片的散热结构通常采用基体背面贴附发热源的安装方式，安装面需要保证足够的平面度，避免装配时产生额外的装配应力叠加到工作载荷中，安装固定点通常设置在基体的四个边角位置，固定点的间距需要匹配发热端的安装孔位，同时要保证固定锁紧力均匀，避免基体受迫变形导致翅片排布角度偏移，影响后续的散热流场分布。从功能特性来看，这类结构的核心功能分为两部分，一是通过多片平行翅片拓展与空气的接触面积，

　　将发热源传递到基体的热量通过对流换热的方式散发到周边环境中，控制发热源的工作温度在合理区间；二是通过自身的结构形变吸收碰撞异物的动能，避免异物直接撞击后方的核心发热部件，起到一定的防护缓冲作用。在实际工程应用中，这类结构的仿真验证需要覆盖不同碰撞角度、不同碰撞速度、不同环境温度下的工况，因为温度变化会改变金属材料的弹性模量与屈服强度，高温环境下翅片的抗形变能力会有所下降，对应的碰撞形变量会比常温工况下更大，这部分参数的修正也是仿真过程中需要重点考量的内容。另外，翅片的边缘做了微小的倒角处理，避免锐边在装配过程中划伤操作人员，同时也能减少气流流经翅片边缘时产生的风阻与啸叫，这一细节设计虽然不会对结构强度与换热效率产生决定性影响，

　　但能够提升部件的整体装配使用体验。在结构建模过程中，需要保证翅片与基体的连接部位为一体化结合，不存在装配间隙，因为实际生产中这类散热结构多为一体挤压成型或者焊接连接，连接界面的结合强度直接影响力的传导与热量的传递效率，如果建模时忽略连接界面的特性，仿真得到的形变结果与实际工况会存在较大偏差。球形碰撞件的尺寸设定参考了实际工况中最易出现的飞溅物尺寸范围，其材料属性设定为常见的硬质金属，保证仿真载荷与实际风险场景匹配。通过这类仿真分析，能够在开模生产之前就预判结构的薄弱位置，提前调整结构参数，减少后续实物测试的迭代次数，降低研发阶段的成本投入，同时也能为后续的结构优化提供量化的数据支撑，比如根据不同翅片厚度下的碰撞形变量与换热效率的对应关系，找到性能与成本的最优平衡点。
