三角加强型双安装孔连接支座

项目分类:通用五金配件 发布时间:2021-11-21 ID:405020
  • 三角加强型双安装孔连接支座
  • 三角加强型双安装孔连接支座

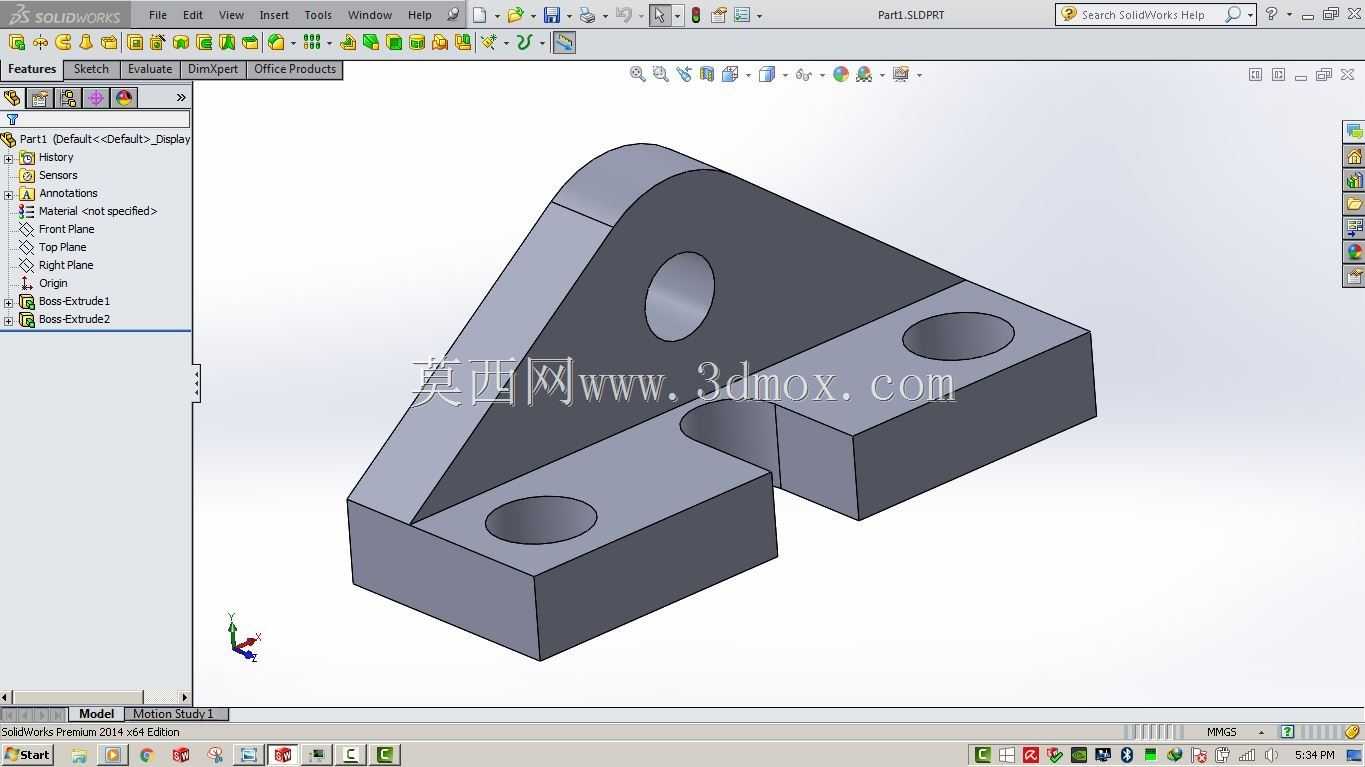

  日常做非标设备结构排布时,这类三角构型的连接支座是很常用的受力转接件,很多人做设计时容易忽略这类小零件的受力冗余,实际跑线验证或者现场负载测试时,往往就是这类转接位置先出现形变甚至断裂。先从实际应用场景说,这类零件常出现在轻型输送线的侧边挡料支架安装位、小型工装夹具的角度支撑转接处、自动化设备的传感器安装支架根部,还有一些小型实验台架的型材连接点位,它不需要承担大吨位的静载,但要承受长期的往复振动、偏载扭力,所以结构设计上的三角加强构型不是随便做的造型,是对应受力路径做的材料排布。

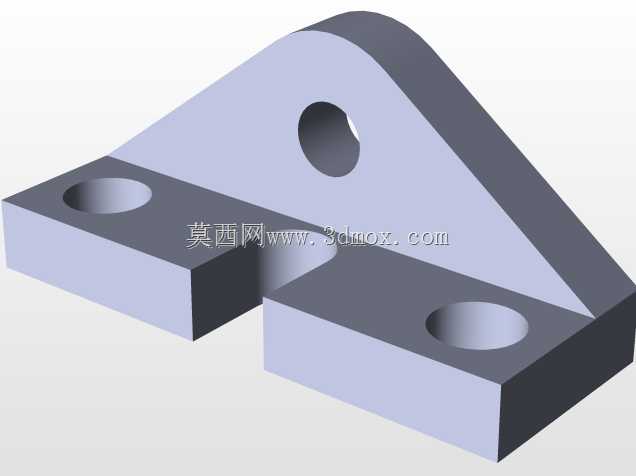

  看这个零件的结构,底部是两个对称的带沉孔的安装凸台,两个凸台中间做了避让缺口,这个缺口的作用很多新手设计师容易漏,现场安装时如果安装基面有拼接焊缝、或者固定螺栓的头部突出基面,这个缺口刚好能避开干涉,不用额外修磨基面,能省很多现场装配的功夫。两个底部安装孔的孔位公差一般按H7级做配钻适配,沉孔深度刚好覆盖内六角圆柱头螺栓的头部高度,安装后螺栓头不会突出支座表面,不会和上方连接的构件产生刮碰。上部的斜向支撑板是整零件的受力核心,板厚和底部凸台的厚度保持一致,避免厚薄差太大导致注塑或者铣削加工时出现应力变形,斜板上的单安装孔是用来连接上方的被支撑构件,孔的位置做了等距偏移,保证螺栓锁紧时的压紧力能顺着三角斜板直接传导到两个底部安装点,不会出现力臂偏移带来的额外弯矩。

  实际做三维建模的时候,要先确定安装边界:两个底部安装孔的中心距要匹配常用的铝型材槽距,比如适配4040型材的话中心距取40mm,安装凸台的外延宽度要比型材槽宽宽出3-5mm,保证锁紧时的压紧面完全覆盖型材的槽边,不会压空。斜板的倾斜角度一般取45度,这个角度下的受力传导效率最高,同时不会因为角度太陡导致上部安装点离基面太高,增加整体的安装空间占用,也不会因为角度太平导致支撑刚性不足。所有的棱边都做了R1到R2的圆角过渡,不是为了好看,是为了避免热处理或者受力时出现应力集中,尤其是斜板和底部凸台连接的转角位置,圆角半径不能小于板厚的0.2倍,不然长期受振动的话这个位置很容易萌生疲劳裂纹。

  现场安装的时候要注意,两个底部固定螺栓要按对角顺序锁紧,不能先把一边锁死再锁另一边,不然会因为安装应力导致斜板出现微小的形变,上部的安装孔同轴度会出现偏差,后续装上方构件的时候会出现螺栓穿不进去的情况。如果是用在有腐蚀的工况,比如喷涂线周边、潮湿的清洗设备旁,这个零件一般会做阳极氧化或者镀锌处理,建模的时候要提前预留0.05到0.1mm的镀层厚度,避免处理后孔位尺寸变小装不上螺栓。另外斜板上的安装孔如果是用来装旋转轴类的零件,还要在孔位背面做个小的沉台,用来容纳轴承或者轴套的定位台阶,这个细节可以根据实际使用场景做调整,但基础构型的受力逻辑是不变的,就是靠三角结构把上部的点受力分散成两个底部安装面的面受力,在尽量少用材料的前提下把支撑刚性拉满,比单纯的直板支撑能省差不多30%的材料,同时刚性还能提升40%左右,这也是这类三角支座在轻型设备里被大量使用的核心原因。
