乘用车铝合金轮毂结构三维设计

　　在整车行走系统的匹配设计中，轮毂作为连接车桥与轮胎的核心承载部件，其结构合理性直接关系到行驶安全性、操控稳定性与整车轻量化表现。不同于商用车多采用的钢制滚压轮毂，这款铝合金轮毂采用一体铸造成型后机加工的工艺路线设计，轮辋部分的胎圈座尺寸严格匹配常规乘用车子午线轮胎的装配公差，轮缘处的凸起结构能够在轮胎充气后形成可靠的径向限位，避免车辆在大侧向加速度工况下出现轮胎脱圈的风险。从实际装车场景来看，这类轮毂多用于紧凑型家用乘用车的前桥转向轮位，设计过程中需要同步兼顾制动系统的安装边界——轮辐内侧预留的空腔尺寸，需要完全容纳浮动式制动卡钳与通风制动盘的运动包络，避免转向过程中轮辐内壁与卡钳发生运动干涉。

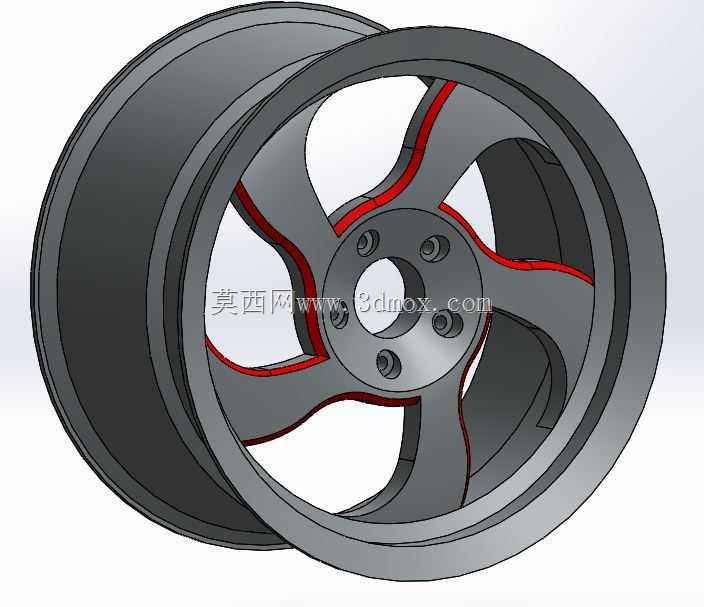

　　设计初期的结构选型阶段，五辐式的轮辐布局并非单纯出于外观考量，每根轮辐的截面采用变厚度设计，靠近轮毂中心安装座的位置厚度更大，能够将路面传递的冲击载荷均匀分散到中心螺栓孔的连接区域，向轮辋延伸的过程中厚度逐步收窄，在保证抗弯、抗扭强度的前提下尽可能削减非必要的材料重量，降低整车非簧载质量，间接提升悬架系统的响应速度。中心安装面的定位止口尺寸需要与车桥半轴的凸台严格过渡配合，五个螺栓孔的分度圆直径匹配对应车型的轮毂螺栓规格，安装面的平面度公差控制在0.05mm以内，保证装车后轮毂与半轴贴合紧密，避免高速行驶时出现车轮端面跳动超标的问题。

　　轮辋的槽底位置设计有专门的气门嘴安装孔，孔位周边做了局部加厚处理，避免安装橡胶气门嘴时出现应力集中导致的开裂问题；轮辐表面的抛光亮面设计，除了外观装饰作用外，光滑的表面也能减少行驶过程中泥水、灰尘的附着，降低日常清理的难度。从载荷传递路径来看，车辆行驶过程中轮胎受到的垂直载荷、纵向驱动力与制动力、转向时的侧向力，都会通过胎圈座传递到轮辋本体，再通过五根轮辐汇聚到中心安装座，最终传递到车桥与悬架系统，因此在结构校核阶段，需要重点验证轮辐与轮辋连接的过渡圆角位置的应力集中系数，通过调整圆角半径将峰值应力控制在铝合金材料的疲劳极限范围内，保证在交变载荷长期作用下不会出现结构疲劳开裂。

　　实际匹配轮胎时，轮辋的宽度尺寸需要与轮胎断面宽度严格对应，过窄的轮辋会导致轮胎胎侧过度挤压变形，高速行驶时胎温上升过快，过宽的轮辋则会导致轮胎胎面接地面积异常，加剧胎面的不均匀磨损。这款轮毂的偏距设计经过多轮调校，能够保证装车后轮胎的中心平面与轴承的载荷作用线重合，减少轮毂轴承受到的附加弯矩，延长轴承的使用寿命。在轮辐的通风间隙设计上，相邻轮辐之间的镂空通道角度经过优化，车辆行驶时迎面气流能够顺着间隙直接冲刷制动盘表面，带走制动过程中产生的热量，避免长距离下坡制动时出现制动盘热衰退的问题，提升连续制动的可靠性。

　　不同于改装市场的大尺寸宽体轮毂，这款轮毂的设计完全围绕量产家用车的实用需求展开，没有为了追求视觉效果过度加大轮辋直径、缩减轮胎扁平比，能够兼顾日常行驶的滤震舒适性与过坑洼路面时的抗冲击能力，轮缘位置的加厚设计也能在轮胎意外蹭到路沿时，减少轮辋边缘被磕变形的概率。中心孔盖的安装卡槽设计在轮毂中心的凹台位置，安装后孔盖表面与轮辐表面基本齐平，既能够遮挡中心螺栓避免锈蚀，也不会因为突出轮辐表面增加高速行驶时的风阻。
