带立式耳座的卡箍式连接固定支座

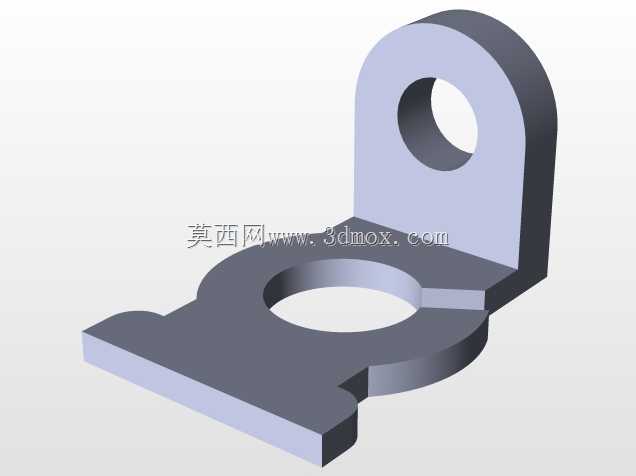

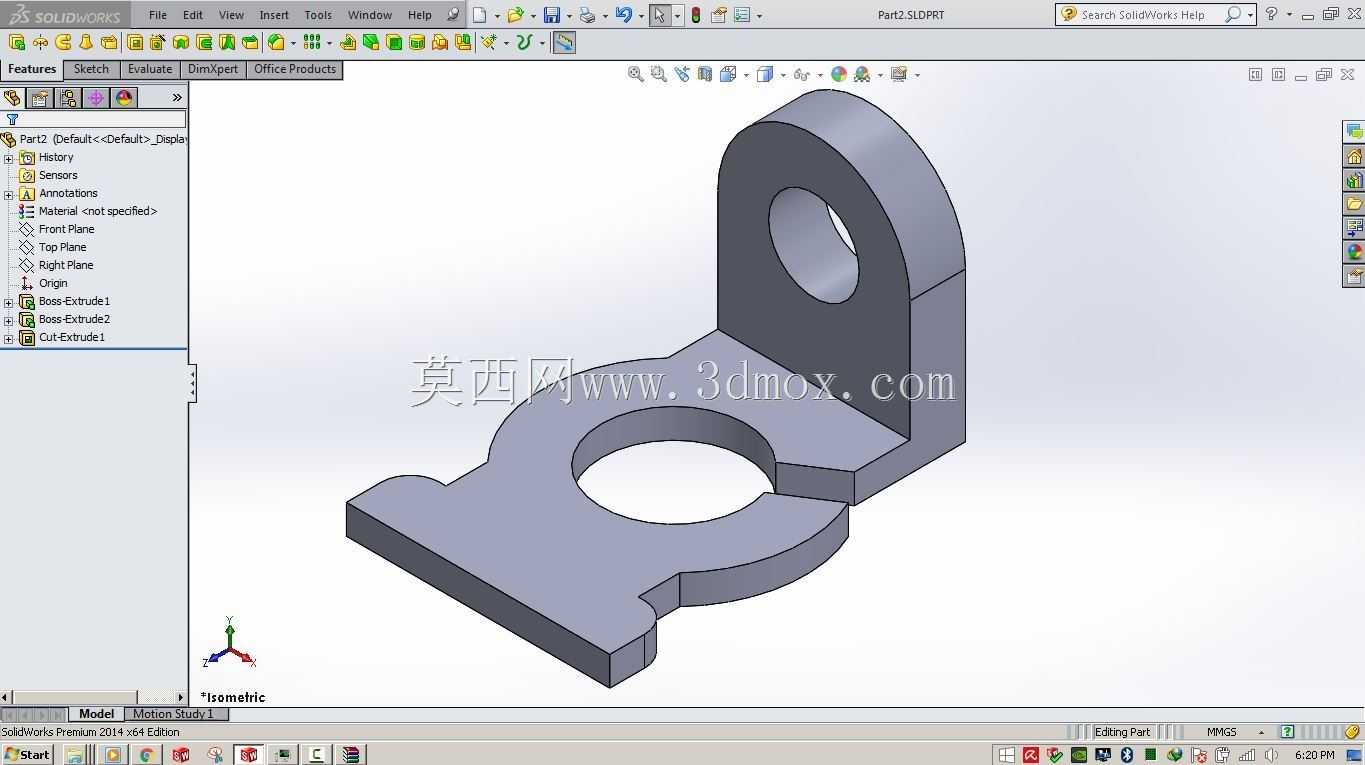

　　这类带立式耳座的卡箍式固定支座，在轻工输送线、小型液压站管路排布、台式工装夹具的辅助支撑场景中十分常见，日常做设备改造时经常会碰到需要在现有型材架上加装辅助支撑点的需求，这类零件刚好能解决无预留安装位时的快速固定问题。从结构上看，下半部分的开口卡箍结构，主要作用是抱紧圆形杆件，常见的适配对象是直径20mm到30mm的光轴、硬气管或者液压支管，卡箍开口的宽度设计要比适配轴径小0.2到0.3mm，靠螺栓锁紧时产生的抱紧力实现周向固定，避免支撑点沿杆件轴向滑动或者绕轴转动，卡箍两侧延伸出的凸耳是预留的螺栓过孔位，安装时不需要穿入整根轴，直接从侧面卡入杆件后拧紧紧固螺栓即可，比整环式的支座安装效率高很多，尤其适合已经布设完成的管路、

　　轴系改造场景，不用拆解原有管线就能完成支撑加装。上半部分的立式耳座是带通孔的铰接结构，孔的轴线和下半部分卡箍的轴线呈空间垂直状态，这个孔主要用来连接需要摆动的连杆、拉杆或者传感器安装支架，耳座的厚度要根据铰接部位的受力大小设计，常规轻载场景下厚度取8到12mm即可，通孔的公差一般取H8，配合铜套或者关节轴承使用，能减少铰接转动时的磨损，耳座和下半部分卡箍的衔接位置做了圆角过渡，避免应力集中导致的断裂问题，毕竟这个位置是整个零件受力的薄弱点，设备运行时铰接部位的交变载荷会直接传递到衔接处，圆角半径取3到5mm就能有效分散应力，不用额外增加加强筋就能满足轻载场景的强度要求。做这类零件的结构设计时，首先要确认安装边界：

　　卡箍抱紧的杆件直径决定了下半部分圆弧的内径，安装时卡箍外侧到杆件中心的距离要控制在适配范围内，避免和周边的管线、结构件产生干涉，立式耳座的孔中心高度要根据连接部件的摆动行程确定，要保证铰接的连杆在全行程摆动时，不会和卡箍的紧固螺栓、安装基面产生碰撞。零件的材质一般选Q235钢做表面发黑处理，或者用304不锈钢应对有防腐要求的食品、医药生产场景，毛坯可以采用精密铸造或者板材铣削加工，小批量定制时直接用整块板材线切割下料后铣削各面、钻孔即可，加工时要注意卡箍内圆弧的表面粗糙度不能过高，否则会降低抱紧时的摩擦力，容易出现打滑移位的问题，立式耳座的铰接孔要和卡箍的安装基准面保持垂直，否则会导致连杆安装后出现别劲的问题，加快铰接部位的磨损。

　　实际应用中，这类支座常用来固定小型料仓的挡料板拉杆、输送线侧方的光电传感器安装支架、小型气动管路的辅助支撑点，相比焊接式的固定支座，它的位置调整更灵活，后期维护时不需要切割焊缝就能调整支撑位置，也不会破坏原有杆件的表面镀层，在非标自动化设备的改造项目中使用率很高。设计时还要注意卡箍开口处的间隙，锁紧螺栓拧紧后开口处要保留一定的压缩余量，不能完全贴死，否则会导致抱紧力不足，一般预留0.5mm左右的间隙就能保证锁紧后有足够的抱紧力，同时也不会因为过度锁紧导致卡箍出现塑性变形。立式耳座的通孔两端可以做小尺寸的倒角，方便安装铰接销或者轴承，也能去除加工产生的毛刺，避免装配时划伤操作人员或者配合零件。
