拉丝机用直齿传动齿轮结构设计

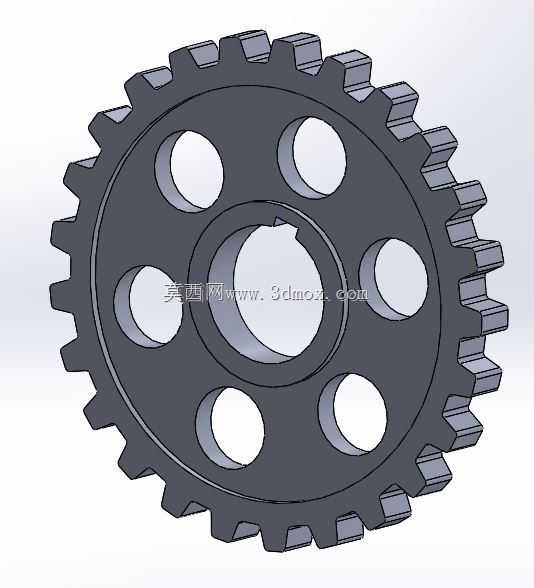

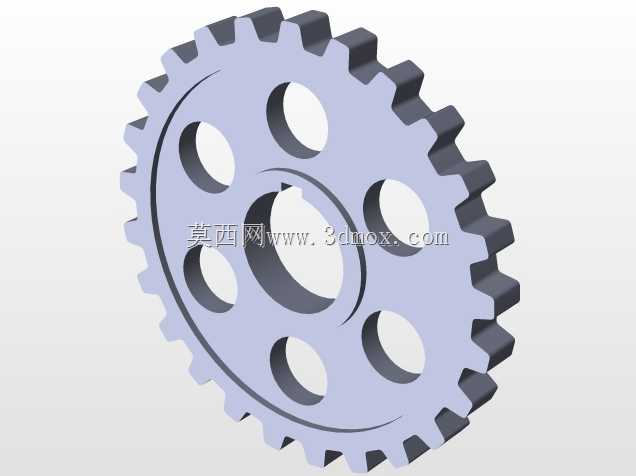

　　在金属线材拉丝加工的生产场景中，这类直齿圆柱齿轮是设备传动系统里的核心受力部件，主要承担动力传递、转速匹配的功能，安装在拉丝机的减速输出端与牵引辊轴之间，把电机输出的高转速低扭矩动力，转换为牵引辊拉拔线材需要的低转速大扭矩驱动力，保障线材拉拔过程中转速平稳，不会出现转速波动导致的线材线径不均、断丝等生产问题。从结构设计来看，该齿轮采用辐板式减重结构，轮辐上均匀开设六个圆形减重孔，在不影响轮体整体结构强度的前提下，有效降低了齿轮自身的转动惯量，设备启停阶段的冲击载荷更小，传动响应更灵敏，同时也减少了原材料的消耗，控制了零件的加工成本。中心轴孔处设计有标准键槽，通过平键与传动轴实现周向固定，能够可靠传递额定扭矩，

　　避免齿轮与轴之间出现相对转动导致的传动失效；轴孔与轮缘之间的辐板厚度经过强度校核，能够承受长期交变载荷下的应力作用，不会出现辐板开裂的问题。轮齿部分采用标准渐开线直齿齿形设计，齿向无螺旋角，加工时可通过滚齿、插齿工艺直接成型，不需要专用的螺旋角加工工装，加工难度更低，后期维护更换时的配件适配性更强，装配时不需要调整轴向啮合位置，对安装空间的轴向尺寸要求更宽松。齿宽尺寸经过匹配计算，既保证了轮齿啮合的接触面积足够，能够传递额定工况下的扭矩，又不会因为齿宽过大导致轮齿受载不均、出现偏磨的问题。从安装边界来看，齿轮的外径尺寸与相邻传动部件的中心距严格匹配，啮合侧隙控制在合理范围内，既不会因为侧隙过大导致传动反向间隙大、传动精度不足，

　　也不会因为侧隙过小出现轮齿卡滞、运转发热咬死的问题。轮体的端面平面度、轴孔与齿顶圆的同轴度都有严格的形位公差要求，装配后齿轮的径向跳动、端面跳动控制在允许范围内，高速运转时不会出现异常振动、噪音过大的问题。这类齿轮在实际使用中，齿面会经过相应的硬化处理，提升齿面的耐磨性能，延长齿轮的使用寿命，适应拉丝机长时间连续运转的工作需求。在传动系统布局中，该齿轮与配对齿轮的啮合位置处于封闭的齿轮箱腔内，运转时可以得到充分的润滑油润滑，减少齿面的磨损，降低运转时的噪音和温升。设计过程中，首先根据拉丝机的最大拉拔力、牵引辊转速计算出传动系统需要传递的额定扭矩、传动比，确定齿轮的模数、齿数、压力角等基本齿形参数，

　　再根据传动轴的直径确定中心轴孔的尺寸、键槽的规格，之后根据齿轮的受力情况校核轮齿的弯曲强度、接触强度，确定轮缘厚度、辐板厚度，再优化减重孔的尺寸和分布位置，保证每个轮齿对应的辐板位置都有足够的支撑强度，避免减重孔开设位置不合理导致的轮体应力集中。齿轮的轴向定位通过轴肩与轴端挡圈实现，因此轮体两端的端面与轴孔的垂直度也有相应要求，保证装配后齿轮不会出现轴向窜动，啮合位置保持稳定。在实际生产应用中，这类齿轮不仅可以用于拉丝机设备，在其他需要定比传动的通用机械传动场景中，只要参数匹配也可以适配使用，其直齿结构的特性决定了它更适合中低速、中等载荷的传动工况，不适合高速重载下的长期连续运转，因为直齿轮啮合时是全齿宽同时进入和退出啮合，相比斜齿轮的冲击和噪音会更大，因此在转速较高的传动级一般不会选用这类直齿结构。从建模角度来说，绘制这类齿轮时需要先通过齿形计算公式生成渐开线齿廓，再通过圆周阵列完成所有轮齿的创建，之后依次完成轴孔、键槽、减重孔的结构绘制，最后对所有锐边进行倒角处理，避免装配和使用过程中锐边划伤操作人员，同时也可以减少应力集中，提升零件的疲劳强度。
