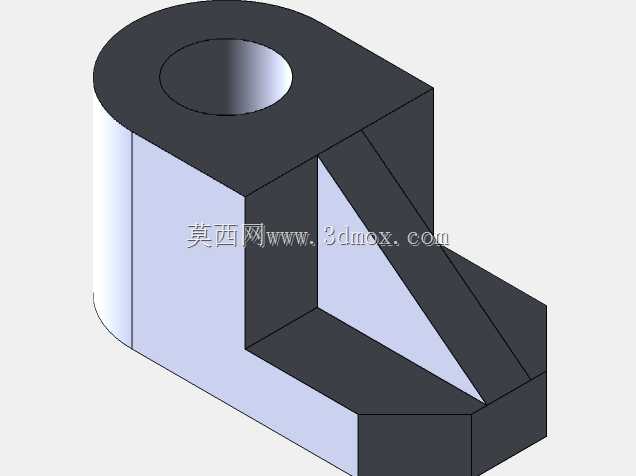

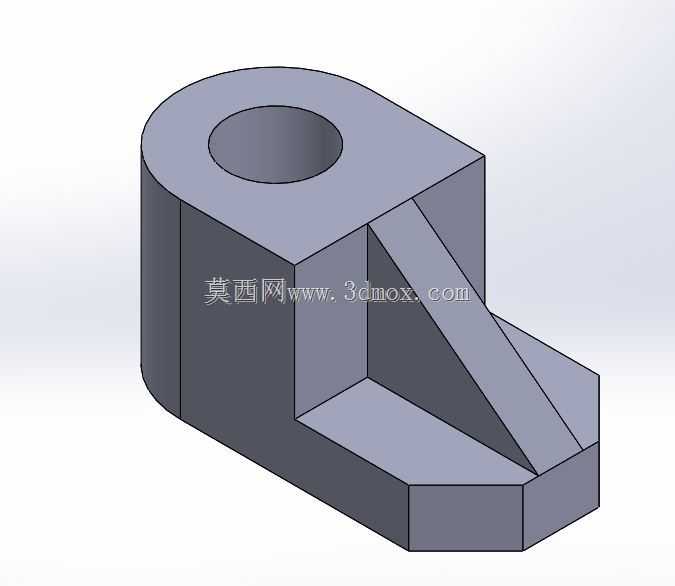

带加强筋的铰接式支撑连接座结构

　　这类带加强筋的铰接支撑连接座，在轻工自动化输送线、小型工装夹具的铰接点位应用十分普遍，日常在皮带线张紧调节机构、工装翻转定位模块里都能见到同结构的零件，核心作用是实现两个构件之间的铰接转动连接，同时承载径向与一定的倾覆力矩，避免连接部位在反复启停、载荷波动的工况下出现变形开裂。从结构设计逻辑来看，上部的同轴通孔是铰接销轴的安装位，孔的加工精度直接决定铰接转动的顺畅度，设计时通常会根据销轴的配合公差选择H7或者H8的精度等级，孔口如果是长期往复转动的工况还会预留油槽或者衬套安装位，减少销轴与座体的直接磨损。下部的L型安装基面是和机架或者固定构件贴合的安装面，两个互相垂直的贴合面能保证安装时的定位精度，避免座体安装后出现偏斜，

　　导致铰接销轴承受额外的径向附加力。中间的三角形加强筋是整个结构的受力关键，很多新手做这类零件时容易忽略加强筋的尺寸设计，要么筋板做的太薄导致受力时焊缝或者本体开裂，要么筋板做的过厚造成材料浪费、整体重量超标，实际设计时筋板的厚度通常取主体壁厚的0.7-0.9倍，筋板的斜边角度控制在45度左右，既能保证力的有效传递，也能避免加工或者铸造时出现应力集中的尖角。从安装边界来看，这类零件的上部铰接孔中心到下部安装底面的高度尺寸是核心安装尺寸，直接决定铰接点的位置高度，设计时需要和配套的连杆、摆臂尺寸做匹配校验，避免出现运动干涉；下部安装面的螺栓孔间距需要和配套机架的安装孔位对齐，通常会在安装基面预留沉头孔或者螺栓过孔，

　　保证螺栓安装后头部不突出基面，影响贴合精度。实际工况下，这类连接座承受的载荷主要来自上部铰接点传递的径向拉力、压力，以及摆臂转动时带来的侧向倾覆力矩，加强筋的存在刚好能把上部孔位承受的倾覆力矩有效传递到下部的两个安装基面上，让整个安装面的受力更均匀，避免座体在孔位和基座连接的直角位置出现应力断裂。很多现场运维的反馈里，这类零件如果没有加强筋，使用半年左右就会在直角拐角处出现疲劳裂纹，尤其是在有冲击载荷的工位，裂纹扩展速度会更快，增加筋板之后，同等载荷下的应力集中系数能降低60%以上，大幅提升零件的使用寿命。建模过程中需要注意几个细节，首先是上部铰接孔的同轴度，不管是拉伸还是旋转切除，

　　都要保证孔的轴线和安装基面的平行度或者垂直度符合装配要求，不然销轴装进去之后会出现别卡的问题；其次是加强筋和主体连接的位置要做合适的圆角过渡，圆角半径不能太小，不然起不到缓解应力集中的作用，也不能太大，不然会和周边的运动构件发生干涉；还有下部安装面的边缘要做小倒角，去除加工毛刺，避免安装时毛刺垫在贴合面之间，导致安装定位不准。这类零件的材质选择通常根据载荷大小确定，轻载工况下用普通Q235钢板焊接后去应力处理即可，中等载荷可以选用45号钢调质处理，有耐腐蚀要求的工位也可以选用304不锈钢加工，不同材质的零件在建模时不需要额外调整结构尺寸，只需要根据材质的强度校核壁厚和筋板厚度是否满足载荷要求即可。在装配场景里，这类连接座通常是作为固定端铰接座使用，上部孔位装铰接销轴，和摆臂、连杆类零件连接，下部通过螺栓锁紧在机架或者设备台面上，安装时需要先把下部基面和安装面贴合到位，再对角拧紧螺栓，避免座体出现安装偏斜，导致铰接转动不畅。
