手动台式压力机结构设计三维模型

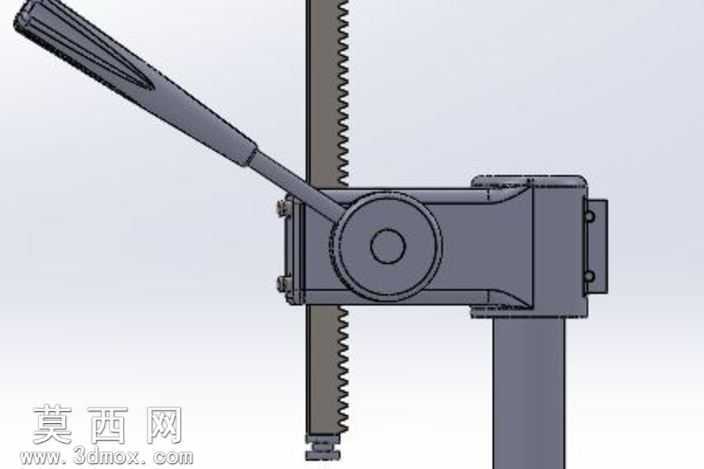

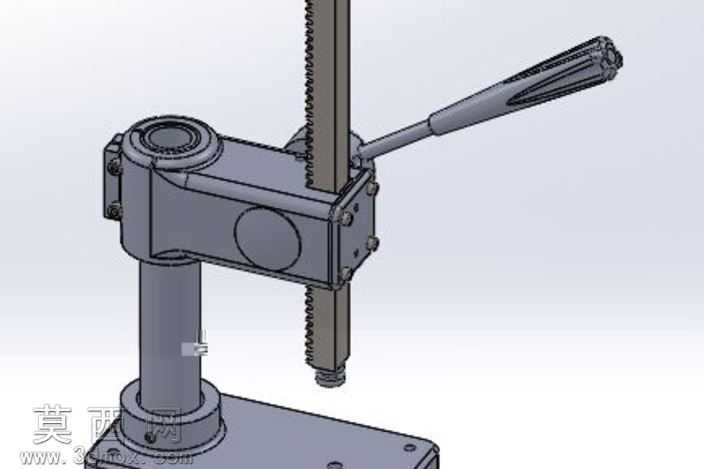

本模型为手动台式压力机的完整三维设计成果，采用SolidWorks软件完成全参数化建模，建模过程中严格遵循机械设计公差配合规范，对每一个零部件的尺寸、装配关系进行了精准定义，确保模型可直接用于工程参考与二次设计。模型整体采用立式台式布局，核心传动结构为齿轮齿条传动副，通过操作侧置的长手柄带动齿轮旋转，进而驱动带齿的竖直压杆完成上下直线运动，实现对工件的压装、冲孔、简易冲压等加工作业，底座采用厚重的铸铁材质设计，在渲染阶段赋予了哑光铸铁的材质质感，表面添加了细微的铸造纹理与使用磨损痕迹，提升模型的真实感；机身立柱与传动箱体采用铸钢材质，手柄部分做了防滑纹理的细节建模，表面赋予防滑橡胶与金属芯的复合材质，压杆末端设计了可更换的压头接口，适配不同作业场景的压头更换需求。设计过程中充分考虑手动操作的人机工程学，手柄长度经过力矩计算优化，确保操作人员施加较小的握力即可在压头端获得足够的压装力，同时在传动结构处设计了限位结构，避免压杆超程脱出，机身与立柱的连接采用螺栓紧固的装配方式，所有螺栓、螺母等标准件均按照国标规格建模，装配关系完全还原真实设备的装配逻辑，可通过软件的干涉检查功能验证无装配干涉问题。模型的渲染阶段采用了工作室光照环境，对金属部件的反光、哑光部件的漫反射效果进行了参数调试，清晰展现设备的结构层次与部件细节，整体结构紧凑，占地面积小，适合小型加工场景、维修工位、教学演示等场景使用，建模过程中对非核心的微小倒角、工艺圆角进行了合理简化，在保证结构完整性的同时控制了模型的文件体量，方便后续的编辑与导出使用。
