Rollfor规格136x209嵌入式插座箱结构

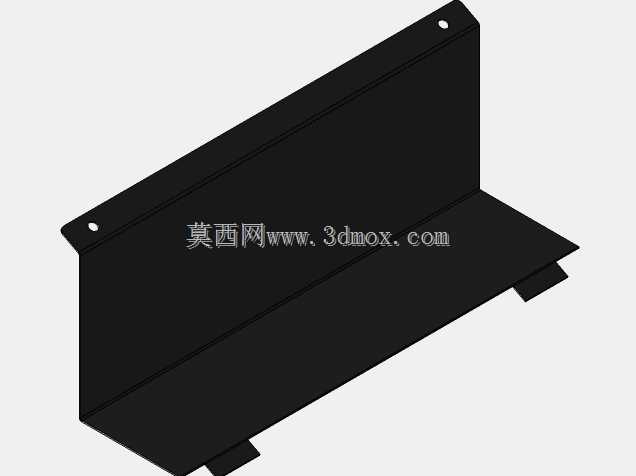

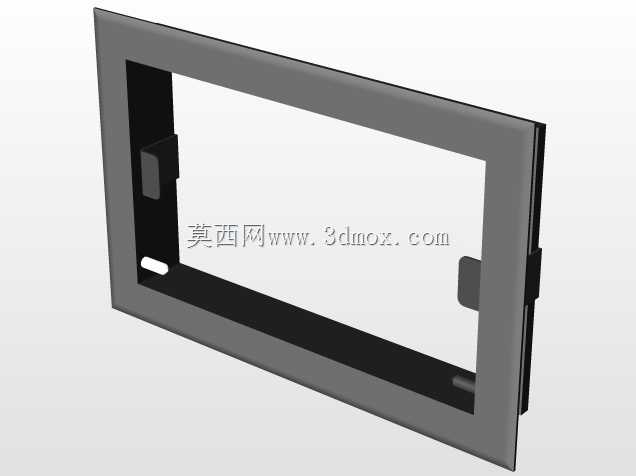

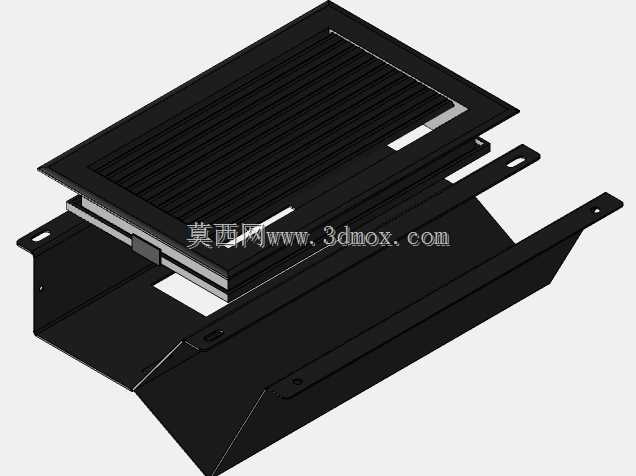

　　在工业现场布线、商用空间电气点位改造的场景里，这类嵌入式安装的插座箱体是工位配电、设备临时取电环节很常见的配套部件，不同于明装箱体突出墙面易积灰、易被磕碰的问题，嵌入式结构能完全贴合安装面完成齐平装配，在洁净车间、实验室操作台、商用办公隔断这类对空间整洁度有要求的场景里适配性极强。从结构拆分来看，整个箱体采用分层叠装的钣金设计思路，最外层的带格栅面板承担防护与外观齐平的作用，格栅间隙既可以保证插座插拔时的操作空间，也能避免大尺寸异物直接落入箱体内部，面板边缘做了折边包边处理，安装后能完全遮盖墙面开孔的毛边，不需要额外做收边处理。中间层是插座模块的安装承载层，预留的安装位可以根据实际需求搭配不同规格的强电插座、信号接口模块，

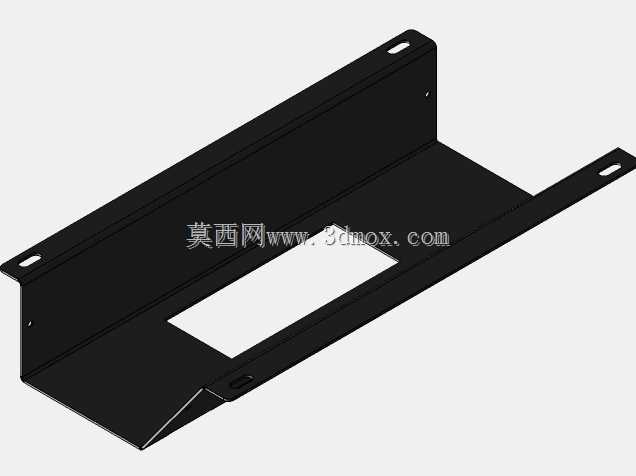

　　层与层之间通过折边卡扣与定位孔配合，不需要额外增加过多紧固件就能完成预定位，减少装配时的零件对齐工作量。底层的箱体底壳是整个结构的布线承载部分，侧边预留的穿线缺口可以适配不同方向的进线线缆，不管是墙面预埋管横向进线还是竖向进线，都能通过调整穿线位置完成布线，底壳上的固定挂耳可以直接卡在墙面预埋的安装龙骨上，也能通过自攻螺丝直接固定在墙体基层上，安装容错空间充足。尺寸边界上，整个箱体的外轮廓控制在136mm×209mm的规格内，对应的墙面开孔尺寸可以比外轮廓小3-5mm，依靠面板折边就能完全遮盖开孔误差，不需要施工时对开孔精度做过高要求，底壳的嵌入深度控制在常规墙面抹灰层加龙骨的厚度范围内，不需要额外凿深墙体，适配大部分常规隔断墙、

　　轻质砖墙的安装条件。设计过程中针对钣金折弯的工艺性做了充分考量，所有折边的圆角都匹配常规钣金折弯刀具的R角参数，没有出现过小的折弯内角导致加工时板材开裂的问题，面板上的格栅条采用等距排布，单根格栅的宽度经过强度校核，日常插拔插座时的按压力不会导致格栅变形，底壳上的走线缺口边缘做了翻边处理，避免穿线时锋利的板材切口划伤线缆绝缘层。在实际选型应用时，这类箱体可以直接替换同尺寸规格的老旧嵌入式插座面板，不需要重新扩孔，改造施工的工作量极小，分层的结构设计也方便后期运维时直接拆下面板就能检修内部接线，不需要把整个底壳从墙面里抠出来，大幅降低后期运维的拆装难度。针对不同使用场景的防护需求，面板的格栅间隙也做了优化，

　　既不会因为间隙过小导致插座插拔时干涉插头，也不会因为间隙过大让日常清洁的污水直接流入箱体内部，在普通室内干燥环境下使用时，防护等级完全能满足常规配电要求。整个结构没有多余的冗余设计，所有钣金件都可以通过常规的激光切割、折弯、喷涂工序完成加工，不需要开模，小批量定制生产的成本可控，针对不同的安装面颜色需求，只需要调整面板的喷涂色号就能适配不同的装修风格，不需要修改整体结构参数。
