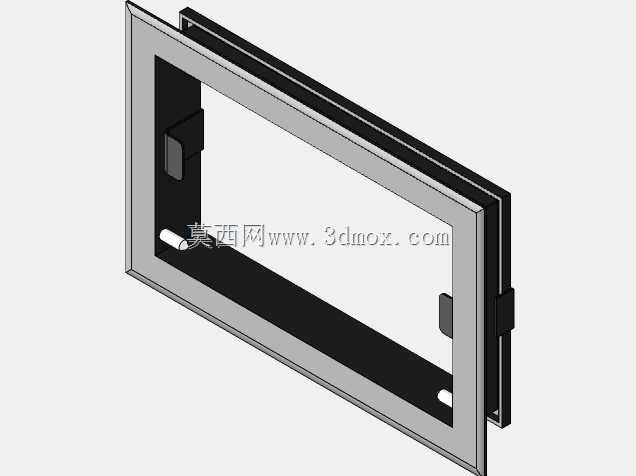

嵌入式插座面板安装外框结构设计

　　在民用建筑电气配套、办公空间工位配电、工业操作台面板集成的场景里，这类嵌入式插座安装外框是暗装式取电模块的核心配套结构件，承担着面板定位、安装限位、外观收口的多重作用，很多现场安装出现的面板歪斜、缝隙不均、固定松动问题，本质上都是外框结构的设计匹配度不足导致的。从实际使用的角度看，这个外框的核心作用是在墙体暗装底盒与外露插座面板之间形成过渡衔接，一方面要抵消墙面抹灰、装饰面板施工带来的尺寸误差，另一方面要为插座模块提供稳定的安装基准，避免后期插拔插头时面板出现下陷、移位的情况。设计过程中首先要考虑的是安装边界的适配性，外框的整体外形尺寸要匹配常规暗装底盒的开孔范围，边框的压边宽度要能完全覆盖墙面开孔的施工误差，

　　通常压边宽度控制在8-12mm区间，既不会因为压边过窄盖不住开孔缝隙，也不会因为压边过宽影响墙面整体的美观度。结构上采用双层嵌套的卡接设计，外层框体贴合墙面装饰层完成面，内层框体通过侧边的弹性卡扣与暗装底盒形成预固定，不需要额外的螺丝定位就能快速完成预装，后期插座模块装入后，再通过模块自带的固定螺丝完成最终锁紧，整个安装流程不需要现场裁切调整，能大幅降低电工的现场作业难度。外框的侧边预留了对应的卡扣让位槽，不同方向的卡扣结构可以适配不同走线方向的底盒安装需求，不管是强电插座、弱电信息面板还是组合式的多联模块，都能通过这个外框实现统一的安装基准。框体内部的镂空尺寸严格匹配对应规格插座模块的外形尺寸，单边预留0.2-0.

　　3mm的装配间隙，既保证模块可以顺利推入，又不会因为间隙过大出现模块晃动的问题。边框的折边结构做了加厚处理，厚度控制在1.5mm左右，在插拔插头的受力方向上提供足够的结构强度，避免长期受力后边框出现变形翘边。背面的定位凸台高度匹配墙面装饰层的常规厚度，安装时凸台直接卡入暗装底盒的内沿，自动完成对中定位，不需要施工人员反复调整水平位置，能有效提升安装效率。从材质选型的角度，这类外框通常采用阻燃ABS材质注塑成型，表面做细磨砂纹理处理，既可以匹配常见的墙面开关面板的外观质感，又能避免长期使用后表面积灰留痕，同时阻燃性能满足电气配件的安全要求，在出现线路过载发热的情况时不会出现助燃的问题。在多联面板并排安装的场景下，这类外框可以通过侧边的拼接卡槽实现无缝拼接，多个外框组合后不会出现高低差、缝隙不均的问题，保证整排面板的安装平整度。很多现场施工中容易忽略的是外框与墙面之间的贴合度，设计时在边框背面做了一圈微凸的密封筋，安装后密封筋轻微压缩，既能填充墙面不平整带来的缝隙，避免灰尘、水汽从缝隙进入暗装底盒内部，又能让边框与墙面贴合更紧密，不会出现边缘翘起的情况。侧边的卡扣结构做了导向斜面设计，推入底盒时不需要刻意对准卡扣位置，顺着斜面就能顺利滑入卡紧，拆卸时只需要用平口螺丝刀从侧边的让位缺口轻轻撬动就能取下外框，方便后期的线路检修与模块更换。考虑到不同使用场景的需求，外框的安装深度可以通过选配不同高度的调节垫块进行调整，

　　适配12mm到25mm厚度的墙面装饰层，不管是普通乳胶漆墙面、瓷砖墙面还是集成墙板都能适用。框体的所有棱角都做了R0.5的圆角处理，避免安装过程中划伤施工人员的手部，也不会因为尖锐棱角在墙面留下压痕。在结构受力的关键位置，比如螺丝固定柱、卡扣根部都做了加强筋设计，反复拆装也不会出现断裂、卡扣失效的问题。实际测试中，这类结构的外框在完成安装后，承受100N的垂直插拔力时不会出现移位、变形，完全满足日常使用的受力要求。对于三维建模从业者来说，设计这类结构时需要重点关注装配公差的匹配，卡扣的变形量要控制在材质允许的弹性变形范围内，固定柱的位置要与标准插座模块的安装孔位完全对齐，同时要考虑注塑生产时的拔模角度，避免出现倒扣无法脱模的问题，还要保证壁厚均匀，避免注塑过程中出现缩痕、翘曲的缺陷，影响最终的装配精度与外观效果。
