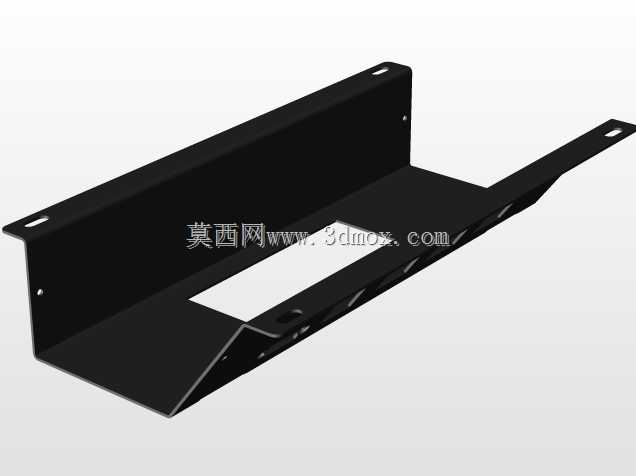

埃斯佩尔霍设备配套L型安装固定支架

　　这款L型钣金安装支架，是为埃斯佩尔霍-卡萨·德·托马达斯·罗尔福系列配套设备设计的安装固定构件，整体采用冷轧钢板经折弯、冲压成型，表面做黑色喷塑处理，兼顾防锈性能与外观一致性。从实际应用场景来看，这类支架多用于工业电控设备、小型动力单元的侧边挂载安装，能够在设备柜体内部或者设备机架侧方为配套功能模块提供稳定的安装承载面，避免模块直接悬空固定带来的振动松脱风险。

　　从结构功能特性上看，支架主体采用垂直立板与水平承载板垂直折弯的L型主体结构，立板上预留的两个安装孔用于将支架整体固定在设备机架或者柜体侧壁上，孔位做了沉边处理，安装时螺丝头可以完全沉入板面，不会突出干涉后续挂载的模块；水平承载板中部开有矩形镂空窗口，一方面是为了给挂载模块的接线端、散热端预留避让空间，减少支架本身对模块接线、散热的遮挡，另一方面也能在保证结构强度的前提下降低支架自重，减少材料消耗。水平承载板向侧方延伸出的窄长安装臂上同样预留了固定孔位，这个延伸臂的设计是为了适配挂载模块的非对称安装孔位，当模块本身的安装重心偏向一侧时，延伸臂可以提供额外的固定点，避免支架单侧受力过大出现变形，同时也能抵消设备运行过程中产生的侧向振动，提升整体安装的稳定性。

　　设计过程中，首先要匹配挂载模块的安装孔位坐标，确保支架上所有固定孔的位置公差控制在±0.1mm范围内，避免出现安装时孔位错位无法装配的问题；折弯工序的R角控制在钢板厚度的1.5倍，既避免折弯处出现应力集中导致的开裂问题，也能保证折弯后两个板面的垂直度误差不超过0.2°，确保安装后支架不会出现歪斜。外形尺寸上，整体长宽控制在136mm×209mm的边界范围内，垂直立板高度与水平承载板宽度的比例经过受力仿真验证，当承载5kg以内的挂载模块时，支架末端的形变量不超过0.05mm，完全满足工业设备长期运行的刚度要求；安装边界方面，支架固定后，水平承载板距离安装基面的高度预留了15mm的走线空间，挂载模块的线缆可以从承载板下方或者中部镂空窗口穿出，不会被支架挤压损伤，立板与安装基面贴合的面做了平面度处理，贴合间隙不超过0.03mm，保证安装后支架不会出现晃动。

　　在实际装配场景中，这类支架不需要额外的焊接工序，所有连接都通过标准紧固件完成，现场安装时只需要先将支架通过立板孔位固定在基面，再将功能模块对准承载板与延伸臂上的孔位锁紧即可，装配效率相比焊接式支架提升60%以上，后期维护拆卸也更加方便。支架表面的喷塑层厚度控制在60-80μm，能够适应一般工业车间的潮湿、多粉尘环境，不会轻易出现漆层脱落、基材锈蚀的问题，折弯边缘都做了钝边处理，安装过程中不会划伤操作人员的手部或者模块的线缆外皮。从结构强度冗余来看，支架的板材厚度选择经过载荷校核，在额定承载重量的1.5倍载荷下持续放置72小时，卸载后支架的残余变形量不超过0.02mm，不会出现永久变形影响后续使用，完全能够满足工业场景下长期可靠固定的使用需求。
