嵌入式插座面板安装外框结构设计

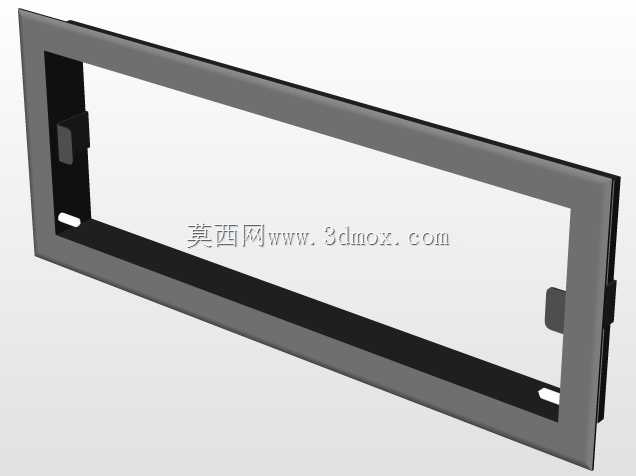

　　在民用建筑电气布线、办公工位配电改造、实验室台面供电点位布设这类场景里，暗装式插座的外安装框是决定墙面、台面最终装配平整度与贴合度的核心结构件，很多现场安装出现的面板翘边、缝隙不均、后期受力脱落问题，本质都是外框的结构设计没有匹配安装基面的公差与卡扣受力逻辑。这款框体的整体外形为窄边矩形结构，外轮廓尺寸控制在136x344的适配区间，边框做了等宽收边处理，外露面没有多余的凸起造型，安装完成后能与墙面、台面的装饰面保持齐平，不会突出基面造成积灰或者磕碰风险。从结构设计逻辑来看，框体的内侧做了阶梯式限位台阶，台阶的高度差刚好匹配标准插座模块的安装厚度，模块装入后不会出现前后窜动，台阶边缘预留的微小倒角能在装配时引导模块快速对位，

　　减少现场安装的对位调整时间。框体的四个侧边内侧设置了弹性卡扣结构，卡扣的悬臂长度与厚度经过受力校核，既保证装入插座模块时的卡接力度，不会因为日常插拔插头的外力导致模块松脱，又能在后期检修更换模块时，用普通一字螺丝刀就能撬动卡扣完成拆卸，不会因为卡扣过脆造成断裂损坏。框体的背面设置了两个对称的定位凸块，凸块的位置对应暗装底盒的预留卡槽，安装时先将凸块卡入底盒的定位槽，就能快速完成框体的预装定位，不需要施工人员反复调整水平位置，能有效提升批量安装的施工效率。考虑到不同安装基面的抹灰层、装饰面板厚度存在公差，框体背面的边缘做了0.5mm的容差斜面，即使基面存在微小的不平整，框体贴面也能通过斜面的形变补偿，与装饰面保持紧密贴合，

　　不会出现可见的透光缝隙。在材料选型的适配设计上，这款框体的壁厚做了均匀化处理，整体壁厚保持在2mm，既满足注塑成型时的熔体流动要求，避免出现缩痕、缺胶等成型缺陷，又能保证框体的整体结构强度，在受到意外外力撞击时不会出现开裂变形。框体的外露面做了细磨砂纹理处理，不会因为日常触摸留下明显指纹，同时哑光质感能适配大部分墙面、台面的装饰风格，不会因为高光面的反光造成视觉突兀。从安装边界来看，这款框体适配的暗装底盒深度不小于50mm，安装时需要在基面预留的开孔尺寸比框体外轮廓小2mm，通过框体边缘的压边覆盖开孔的毛边，不需要对开孔边缘做额外的收边处理，能降低现场施工的精度要求。在实际使用场景中，这类框体不仅适用于墙面的强电插座安装，

　　也能适配实验室台面、办公家具隔板的嵌入式插座布设，框体的侧边预留的微小走线缺口，能方便插座模块的导线排布，不会因为导线挤压造成框体安装不到位。很多结构设计人员在做这类面板框设计时，容易忽略卡扣的反复拆装疲劳寿命，这款框体的卡扣根部做了圆弧过渡处理，能分散卡扣反复形变时的应力集中，经过多次拆装测试也不会出现根部断裂的问题。另外框体的四个角做了小圆角处理，既避免了直角锐边在安装时划伤施工人员，也能减少应力集中导致的角部开裂问题，在低温环境下安装也不会因为外力敲击出现角部崩缺。
