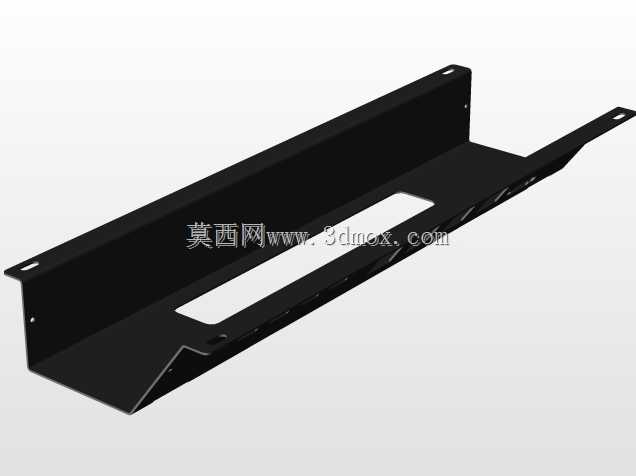

做了快十年结构设计,这类钣金折弯支架在各类工业设备的内部安装场景里出镜率极高,很多刚入行的工程师容易把这类零件当成简单的折弯折板,实际在项目落地的时候,安装边界、受力形变、装配公差的把控,直接决定了后期设备组装的顺畅度和长期运行的可靠性。这次的支架主体采用一体化钣金折弯成型工艺,没有额外的焊接拼接结构,从根源上避免了焊接变形带来的安装面公差超差问题,主体的垂直折弯边承担主要的承载受力,水平延伸的安装臂用来固定外接功能部件,臂端预留的两个安装孔位做了翻边强化处理,避免长期受力下孔位出现撕裂变形。
从实际应用场景来看,这类支架大多用在电气柜内部、自动化生产线的侧边辅件安装、小型工业设备的功能模块固定位置,比如设备内部的走线槽承托、小型传感器的安装基座、操作面板的侧边固定都能用到这类结构,相比型材拼接的支架,一体化钣金折弯的零件整体重量更轻,批量加工的成本更低,而且表面做喷塑处理之后的防锈防腐蚀能力,完全能满足常规工业车间的使用环境要求。
设计这类支架的时候,首先要核算的是安装边界的尺寸,主体垂直边的高度要匹配设备内部的安装立柱间距,水平延伸臂的长度要避开设备内部的其他运动部件,预留足够的安全间隙,避免设备运行过程中出现运动干涉。折弯处的内R角要匹配所选板材的厚度,常规1.5mm厚度的冷轧钢板折弯,内R角设置在0.8mm到1.2mm之间最合适,既能保证折弯处的强度,又不会因为R角过大导致折弯处出现应力集中开裂的问题。主体平面上预留的长条形开孔,一方面是为了减轻零件自身重量,另一方面也可以作为走线的过孔,方便设备内部的线缆穿过固定,避免线缆杂乱堆积影响设备散热。
安装孔位的设计上,垂直安装边的两个固定孔采用腰型孔设计,安装的时候可以微调上下位置,抵消机架焊接或者组装带来的公差累积,水平臂端的安装孔采用圆孔设计,保证外接部件安装之后的位置精度,不会因为设备运行的振动出现位置偏移。整个零件的折弯公差控制在±0.1mm范围内,安装面的平面度公差控制在0.2mm以内,保证和安装基面贴合的时候不会出现缝隙,避免固定之后出现应力形变。很多新手设计这类钣金件的时候容易忽略折弯止裂槽的设计,在这个支架的所有折弯交汇处,都预留了合适宽度的止裂槽,避免折弯的时候出现材料撕裂或者鼓包的问题,同时也能减少折弯模具的损耗,提升批量加工的良品率。
从受力角度分析,垂直安装边和水平臂的折弯处是整个零件的应力集中区域,设计的时候特意在折弯处做了小角度的加强压筋,不需要额外增加板材厚度就能提升折弯处的承载能力,经过受力仿真验证,在水平臂端施加15kg的垂直载荷时,折弯处的形变量不超过0.3mm,完全满足常规工业辅件的安装承载要求。零件的所有外露边缘都做了去毛刺处理,安装的时候不会划伤操作人员,也不会割破穿过的线缆外皮,避免出现安全隐患。表面处理采用黑色哑光喷塑,既可以提升零件的防锈能力,也能避免设备内部的光线反射,方便运维人员观察设备内部的运行状态。
在实际装配过程中,这类支架不需要额外的加工工序,拿到成品之后直接通过螺栓固定在设备的安装立柱上即可,安装效率相比焊接支架提升了60%以上,后期如果需要调整部件位置,只需要松开螺栓就可以微调,维护便利性非常高。对于做设备结构设计的工程师来说,这类标准化的钣金支架结构可以直接复用在同类型的设备项目中,只需要根据实际的安装空间调整臂长和安装孔位的位置,就能快速完成设计,大幅缩短项目的研发周期,同时因为是成熟的结构形式,加工过程中出现问题的概率极低,能有效减少打样迭代的次数,降低项目的研发成本。
