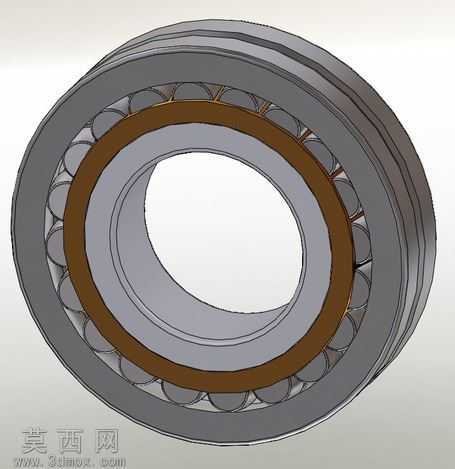

调心球面滚子轴承21316ec3结构设计

本作品为调心型球面滚子轴承的三维参数化建模成果，建模过程严格遵循21316ec3型号轴承的实际尺寸规范，采用SolidWorks完成全零件建模与虚拟装配。建模初期先梳理双列球面滚子轴承的结构逻辑：该类轴承具备调心性能，可补偿轴与座孔的同轴度误差，因此建模时优先确定外圈的球面滚道基准，以外圈内球面的曲率中心为整个装配的定位原点，保证内圈、滚子、保持架的装配基准统一。零件建模阶段，外圈采用旋转凸台特征生成主体轮廓，对内球面滚道进行曲面精加工式的建模处理，保证滚道曲率与滚子球面曲率的匹配度，同时对外圈的安装倒角、密封槽结构进行精细化还原，避免特征缺失；内圈同样采用旋转特征生成基体，其外球面设置双列滚道结构，滚道的曲率参数与外圈对应，保证滚子装配后可在滚道内实现灵活转动，同时预留调心偏转的活动余量。滚子作为核心承载零件，采用对称球面滚子构型，建模时通过旋转特征生成单个滚子后，利用圆周阵列命令按照轴承的额定滚子数量完成阵列，阵列过程严格控制滚子的节圆直径，保证每个滚子与内外圈滚道的接触状态一致，避免出现干涉或间隙过大的问题。保持架采用分体式铜合金实体保持架结构，建模时先绘制单个兜孔的轮廓，通过拉伸、切除特征生成单个兜孔的腔体，再通过圆周阵列完成全部兜孔的制作，保持架的内径、外径尺寸与内外圈的对应挡边尺寸匹配，保证运转过程中保持架可稳定引导滚子，不会出现窜动问题。装配阶段采用自下而上的装配方式，先固定外圈作为基准件，依次装配内圈、单列滚子、保持架，再完成另一列滚子与保持架的装配，装配完成后进行全局干涉检查，调整各零件的配合间隙，还原轴承实际运转时的活动间隙，保证模型可实现模拟转动、调心偏转的运动仿真。材质渲染阶段，对内外圈、滚子赋予轴承钢材质，调整材质的金属粗糙度、反射参数，还原淬硬轴承钢的哑光金属质感；对铜保持架赋予黄铜材质，调整材质的色泽与反光度，区分不同零件的材质差异；对背景采用浅灰色渐变布景，添加柔和的环境光源，突出轴承的结构层次，清晰展示双列滚子的排布、滚道的配合关系以及保持架的限位结构。整个建模过程兼顾尺寸准确性与结构完整性，可用于机械设计中的轴承选型演示、传动结构装配模拟、轴承工作原理教学等场景，模型的特征参数可编辑，能够根据同系列不同型号的尺寸参数快速修改生成对应轴承模型。
