雷赛DM805-AL数字步进驱动器结构设计

　　在自动化产线的运动控制单元搭建中，步进驱动是衔接上位控制信号与步进电机的核心执行部件，这款数字式步进驱动的三维结构还原，完全围绕工业现场的实际安装、接线、调试需求展开设计。从实际应用场景来看，这类驱动广泛适配3D打印设备、小型数控雕刻机、点胶机、皮带输送线的步进动力配套，也可用于非标自动化设备里的单轴点位运动控制，能够匹配两相混合式步进电机，实现低振动、高扭矩输出的运动控制效果。

　　从产品功能特性的结构匹配来看，外壳采用拉伸铝型材一体成型，侧面的散热齿结构经过排布优化，在驱动满负载持续运行时，能够通过增大空气接触面积将功率器件产生的热量快速导出，无需额外加装散热风扇即可满足多数常规工况的散热需求，避免风扇积灰、轴承损耗带来的后期维护问题。驱动正面的参数标识区采用凹印式布局，将细分设置、电流档位对应的拨码开关逻辑直接印在壳体表面，现场调试人员无需翻阅说明书即可对照完成参数拨码设置，拨码开关区域设置在接线端子旁的侧方位置，调试时无需拆卸外壳即可直接操作，大幅缩短现场调试的耗时。

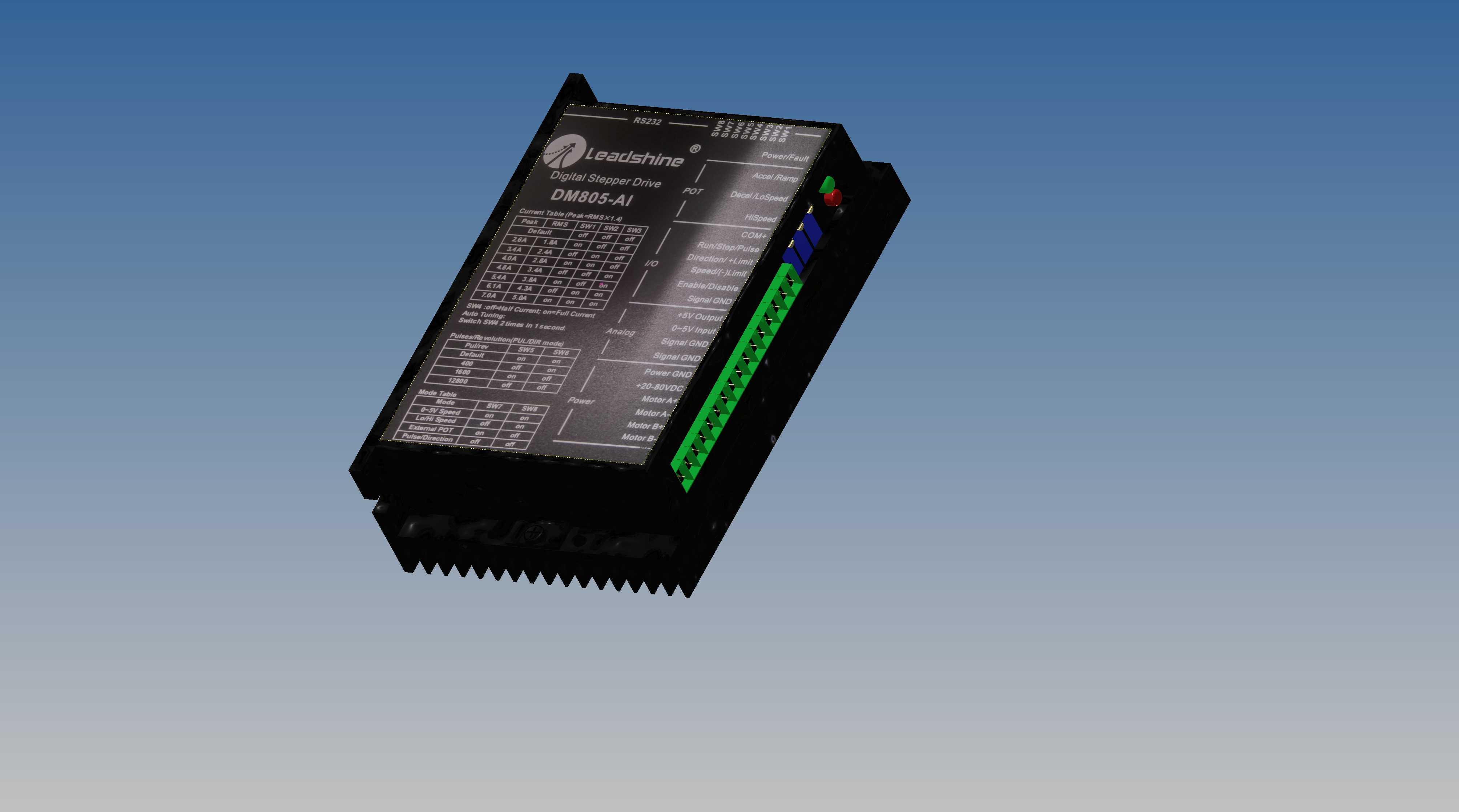

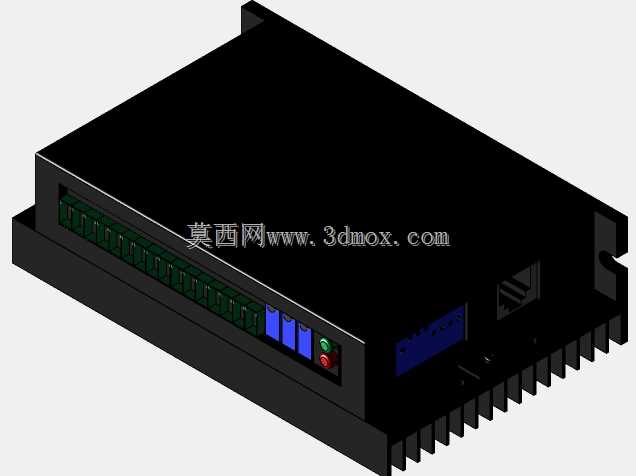

　　接线端子部分采用绿色插拔式端子排，端子的引脚间距按照工业接线标准设置，强电动力线与弱电信号端子分区排布，避免动力线的电磁干扰对脉冲、方向信号造成传输影响，端子旁预留了清晰的丝印标识位，对应每一个引脚的功能定义，接线时可直接对照丝印完成压接，减少错接概率。壳体的安装孔位采用沉头设计，支持垂直或水平两种安装方向，安装边界尺寸充分考虑了电气柜内的导轨安装与螺丝固定两种场景，壳体两侧的安装耳与主体一体成型，安装时不会出现受力断裂的问题，整体外形的长宽高比例适配常规电气柜的安装空间，相邻安装的驱动之间预留足够的散热间隙，不会出现多台驱动密集安装导致的热量堆积问题。

　　设计过程中充分考虑了工业现场的使用细节，壳体的边角做了圆角钝化处理，避免安装接线时划伤操作人员，底部的功率器件贴合面做了平整度处理，确保功率MOS管与铝壳之间的热阻足够小，热量能够顺畅传导到外壳散热齿上。信号接口端预留了状态指示灯的安装位，通电、故障、运行状态的指示灯位置正对调试人员的常规观察视角，无需俯身即可快速判断驱动的工作状态。整体结构没有冗余的设计部分，所有壳体结构、开孔、安装位都围绕实际使用需求设置，既保证了结构强度满足工业场景的抗振要求，也控制了整体重量，安装时单人即可完成固定、接线的全流程操作。

　　在三维建模过程中，每一处结构尺寸都对照实物的安装边界做了精准还原，包括端子的插拔高度、拨码开关的操作空间、散热齿的间距与深度，都完全匹配实物的装配关系，将该模型导入电气柜三维布局设计中时，可以直接用于干涉检查，提前预判接线空间、安装间隙是否满足要求，避免现场安装时出现空间不足、接线操作受阻的问题。对于做非标设备结构设计、电气布局设计的工程师而言，精准的驱动三维模型能够大幅提升电气柜布局的设计效率，减少后期现场整改的工作量，也能在方案设计阶段就完成驱动与周边元器件的空间排布校验，确保整台设备的电气部分结构紧凑、散热合理、操作维护便捷。
