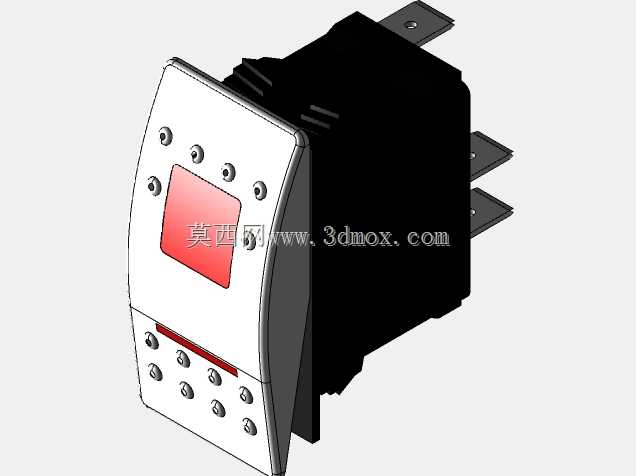

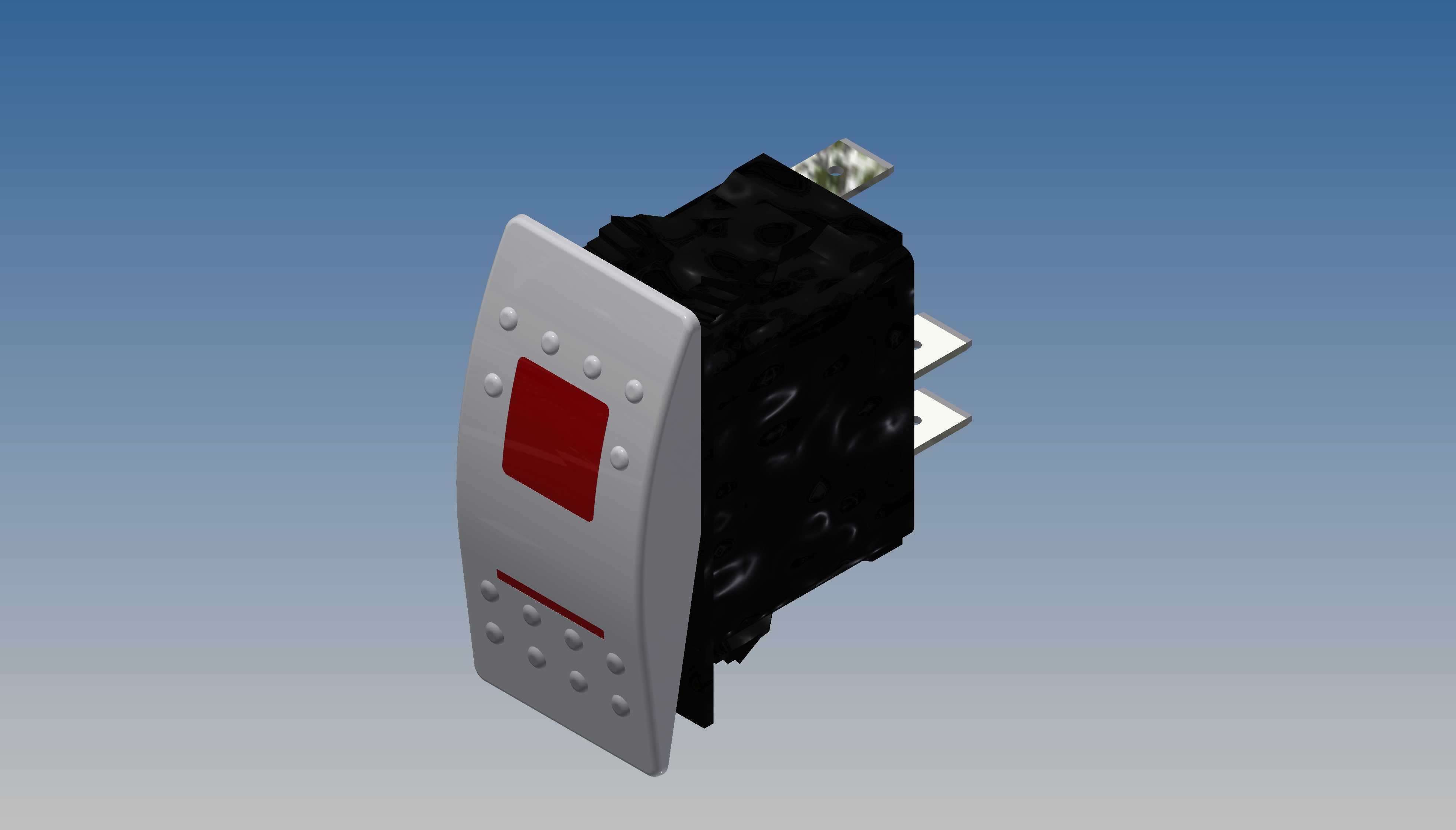

卡林VAD1系列1910R摇臂式控制开关

　　这类摇臂开关常被布置在工业控制柜面板、小型机电设备操作面、车载电控单元的人机交互区域，作为回路通断、功能档位切换的核心操作元件，日常工况下操作人员通过扳动前端摇臂结构，即可完成对应控制回路的状态切换，相比普通按钮开关，摇臂结构的操作行程更长，档位反馈清晰，戴劳保手套操作时也能准确感知切换状态，不易出现误触情况。从结构设计来看，这款开关采用面板嵌入安装的结构形式，前端操作面做了微弧过渡处理，操作区域的红色标识块对应开关的触发状态提示，周围均匀布置的固定螺丝将操作面板与内部基座牢牢锁紧，避免长期扳动操作后出现面板松动移位的问题。后部的接线端采用分层排布的接线端子，每个端子对应独立的回路触点，端子间距符合低压电控的安全爬电距离要求，

　　不同回路之间设置有绝缘隔挡，避免大电流工况下出现飞弧短路问题。安装边界方面，这款开关的面板嵌入尺寸适配常规的工业柜体开孔规格，后部本体的进深尺寸控制紧凑，不会占用柜内过多的布线空间，后侧伸出的安装固定片带有定位孔，安装时先将开关本体嵌入面板开好的安装孔，再通过固定片上的孔位拧入紧固螺丝即可完成固定，不需要额外的定制安装支架，适配性较强。功能特性上，开关内部的触点采用银合金材质，具备一定的带载通断能力，可直接控制小功率负载的通断，也可作为中间控制元件配合接触器完成大功率回路的控制，摇臂操作的阻尼感经过调校，既不会因为阻尼过小导致受震动误切换，也不会因为阻尼过大造成操作费力，长期反复操作后阻尼手感不会出现明显衰减。设计过程中，

　　针对工业场景常见的粉尘、少量溅水工况，操作面板与基座的贴合处做了密封槽设计，可加装密封胶条提升防护等级，后部接线端的绝缘外壳采用阻燃工程塑料材质，遇高温时不会出现熔融滴落的情况，满足电控设备的安全阻燃要求。实际选型使用时，需要注意匹配对应的回路额定电压与电流参数，根据需要控制的回路数量选择对应端子数量的规格，安装时要保证面板开孔的尺寸公差在允许范围内，开孔边缘无毛刺，避免安装时刮伤开关外壳的绝缘层，接线完成后要梳理好柜内的走线，避免导线过度挤压开关后部的本体，防止长期受力导致端子移位接触不良。这类摇臂开关相比旋钮式开关，操作的动作幅度更大，状态辨识度更高，操作人员在距离操作面板一定距离时，

　　也能通过摇臂的倾斜角度快速判断当前开关所处的档位状态，适合用在需要频繁切换、状态需要直观确认的控制场景，比如小型设备的正反转控制、照明回路的分合控制、信号回路的切换等场景，在机床操作面板、小型生产线控制站、工程车辆操作面板上都能见到这类结构的开关应用。建模过程中需要重点关注操作面板的弧度与安装孔位的位置度，保证加工后的零件可以顺利装配，摇臂的转动行程要与内部触点的触发位置精准匹配，避免出现操作行程到位但触点未接通，或是触点已经切换但摇臂还未到达定位位置的问题，各个零件之间的配合公差要合理设置，既保证装配顺畅，又不会出现松动旷量。
