立式框架结构数控车床三维设计

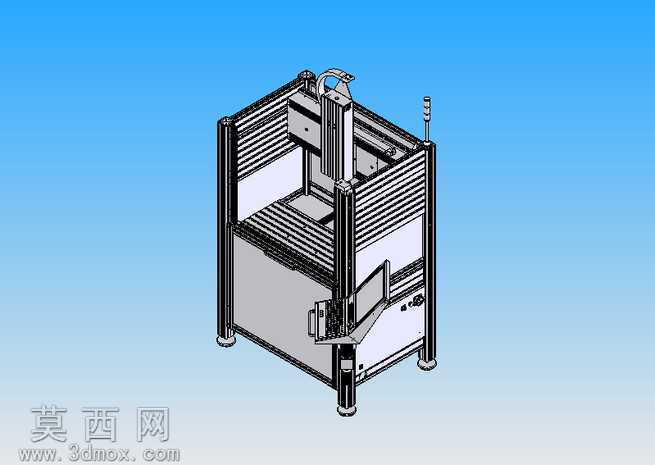

本模型为立式布局的数控车床三维设计成果，建模过程严格遵循机械设计规范，以工业铝型材搭建主体承载框架，通过参数化建模方式完成各部件的精准装配。建模阶段首先确定设备整体长宽高比例，以底部一体式机柜作为基础承载结构，机柜内部预留电气元件安装空间，外部设置可开合检修门与操作工位，操作面板采用倾斜式人机工程设计，适配操作人员站立操作的视角与操作高度。主体框架部分采用标准工业铝型材拼接，型材连接处采用角件与螺栓紧固的标准连接结构，保证框架整体刚性与稳定性，框架四周设置透明防护挡板，既可以观察内部加工状态，又能阻挡加工过程中的切屑飞溅，提升设备操作安全性。加工执行部分包含竖直布置的进给滑台模组，滑台搭载主轴安装座，可实现Z轴方向的精准进给，工作台面设置在框架中部，可适配不同规格的工件装夹夹具，顶部设置拖链结构用于排布动力与信号线缆，避免线缆随滑台移动出现磨损拉扯问题。设备顶部设置三色警示灯，用于反馈设备运行、待机、故障等不同工作状态，底部配置可调式支撑脚杯，可调节设备水平度，抵消地面不平整带来的安装误差。材质渲染阶段，铝型材部分采用哑光银白金属材质，还原工业铝型材的真实表面质感，防护挡板采用半透明亚克力材质，机柜外壳采用冷轧钢板喷塑的浅灰哑光材质，操作按钮与警示灯采用对应功能的高饱和度色彩区分，滑台导轨与传动部件采用亮面金属材质，突出机械加工部件的精密质感。整体设计兼顾结构刚性、操作便利性与安全防护要求，各部件装配关系清晰，无干涉问题，完整还原了立式数控车床的真实结构特征，可用于设备方案展示、结构验证以及相关教学演示场景，模型结构拆分合理，可直接用于后续的工程图导出与结构优化参考。
