安全阀用圆柱螺旋拉伸弹簧三维建模作品

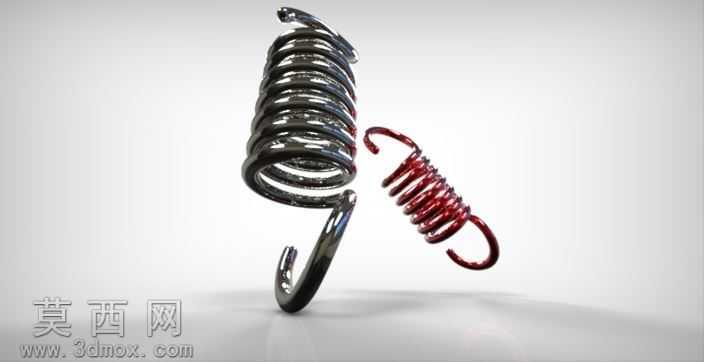

本作品为安全阀配套使用的圆柱螺旋拉伸弹簧三维建模成果，建模阶段采用Pro/Engineer Wildfire软件完成全参数化结构搭建，首先通过草绘工具绘制弹簧两端挂钩的轮廓路径，结合螺旋扫描特征生成弹簧主体的螺旋圈体结构，建模过程中严格匹配安全阀用弹簧的实际尺寸规范，精准控制弹簧的有效圈数、节距、线径以及两端挂钩的弯折角度与安装尺寸，确保模型结构与实际工业应用中的弹簧零件完全一致，可直接用于安全阀的虚拟装配、运动仿真以及结构受力分析环节。材质与渲染阶段，针对金属弹簧的材质特性进行参数调试，主体弹簧采用高抛光镀铬金属材质，调整材质的反射率、粗糙度与高光参数，还原镀铬弹簧表面光亮、高反光的金属质感，同时搭配一款做了红色烤漆表面处理的同结构弹簧作为对比展示，烤漆材质调整了漫反射颜色、哑光质感与细微的表面颗粒度，还原工业涂装弹簧的真实表面效果。渲染环节采用影棚级布光方案，设置多盏柔光灯从不同角度打光，突出弹簧螺旋结构的明暗层次与金属反光细节，背景采用浅灰色渐变背景，避免多余元素干扰弹簧主体的结构展示，同时添加柔和的地面阴影，增强模型的空间立体感与真实感。设计思路上，本次建模围绕安全阀的工作需求展开，拉伸弹簧的结构设计充分考虑安全阀开启、复位过程中的受力特性，两端挂钩的结构形式适配安全阀内部的安装点位，螺旋圈的参数设置满足弹簧在额定载荷下的变形量与复位弹力要求，模型不仅还原了弹簧的外观形态，更完整保留了弹簧的结构参数与装配基准，可直接导入各类机械仿真软件开展弹簧的刚度校核、疲劳寿命分析等工程计算，也可用于安全阀产品的装配演示、教学培训以及产品宣传素材制作，帮助设计人员与学习者直观理解安全阀弹簧的结构形态与工作原理。
