法兰连接式止回阀阀体结构设计

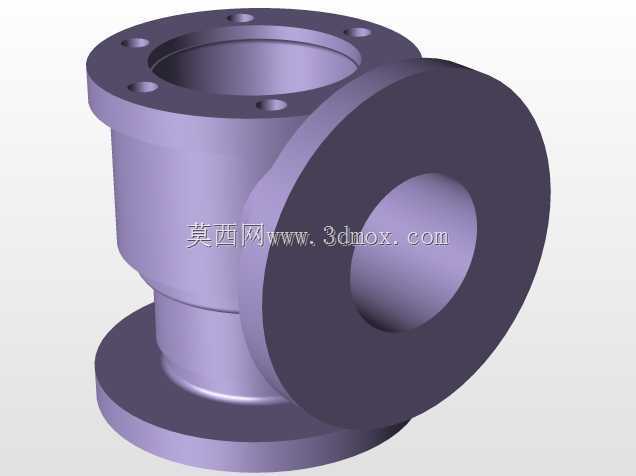

　　在民用给排水、化工流体输送、暖通循环水、油气集输等各类管路系统中，止回阀是避免介质反向倒流的核心基础阀件，而阀体作为整个止回阀的承载基体，其结构合理性直接决定了整阀的承压能力、密封可靠性与现场安装适配性。这款角式法兰连接的止回阀阀体，采用三通式腔体结构，两个互相垂直的法兰连接端分别对应介质的流入与流出通道，第三个端口用于装配阀瓣、阀座等内部止回构件，整体流道设计遵循介质单向导通的核心逻辑，仅允许流体从侧部法兰端进入腔体，顶开内部止回构件后从上部法兰端流出，当介质出现反向流动趋势时，内部止回构件会在介质压力与自身重力作用下快速落座密封，彻底截断反向流路，避免下游介质倒流引发的泵叶轮反转、管路水锤、介质串混等工程故障。

　　从结构设计逻辑来看，这款阀体的腔体采用等强度过渡设计，法兰与腔体的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，能够在额定承压范围内长期稳定工作，不会因为管路压力波动出现焊缝开裂、腔体变形等问题。两个外接法兰均采用标准凸面法兰结构，法兰端面均匀分布6个螺栓通孔，孔位的分度圆直径、螺栓孔直径、法兰密封面的粗糙度与平面度均匹配通用管路法兰的安装标准，现场安装时不需要额外加工转接件，直接与同压力等级的管路法兰对接，搭配密封垫片即可完成可靠连接，能够适配绝大多数工业现场的管路安装工况。阀体的内部流道做了顺滑过渡处理，介质从侧部入口进入腔体后，不会出现突兀的截面突变，能够有效降低介质流经阀体时的局部阻力损失，减少管路系统的输送能耗，同时也能避免介质中的固体杂质在流道拐角处淤积，长期使用也不会出现流道堵塞的问题。

　　在安装边界方面，这款阀体的轴向安装尺寸与同通径的旋启式止回阀、升降式止回阀阀体安装尺寸保持通用互换性，两个法兰端面的垂直距离、法兰外圆尺寸均符合行业通用的阀件安装规范，现场替换老旧阀体时不需要调整原有管路的支撑位置与法兰间距，能够大幅缩短现场检修更换的作业时长。阀体的上部端口同样采用法兰连接结构，用于装配阀盖组件，该端口的密封面设计与阀盖的密封结构完全匹配，能够保证内部承压时不会出现外漏问题，同时上部端口的尺寸足够大，检修时不需要将整个阀体从管路上拆下，只需要打开上部阀盖即可完成内部阀瓣、阀座的更换与维护，大幅降低后期运维的工作量。

　　从实际工况适配角度来看，这款阀体的结构设计兼顾了水平管路与垂直管路的安装需求，当安装在垂直管路上时，介质自下而上流动，内部止回构件的落座方向与重力方向一致，密封可靠性更高；当安装在水平管路上时，侧部入口与上部出口的角式结构也能保证止回构件的动作顺畅，不会出现卡滞、无法完全落座的问题。阀体的壁厚设计充分考虑了不同介质的腐蚀余量需求，在常规水介质、中性油介质工况下能够满足长期使用的壁厚要求，如果用于弱腐蚀介质工况，也可以通过更换阀体材质的方式适配，整体结构不需要做大幅调整，具备较强的工况适配延展性。在建模过程中，所有法兰连接尺寸、腔体壁厚、流道过渡圆角均严格遵循阀件设计的相关规范，螺栓孔的位置度、密封面的平面度都做了公差约束，能够直接用于后续的工程图输出、加工工艺编制，也可以作为整阀装配设计的基体零件，搭配对应的阀瓣、阀座、阀盖、密封件等零件完成整阀的虚拟装配与干涉检查，提前验证内部构件的动作行程与密封配合间隙，减少物理样机试制过程中的反复修改成本。
