摩托车斯普林格前悬挂前叉结构设计

　　在复古机车、定制巡航摩托的行走系统设计中，斯普林格前叉是极具辨识度的核心承载部件，区别于常规正置、倒置液压前叉的单套筒结构，这套多连杆弹簧式前叉完全依靠多组螺旋弹簧配合刚性摇臂完成减震与导向动作，在美式重机、复古改装车圈层有着不可替代的应用地位。从实际使用场景来看，这类前叉多用于大排量巡航车、Bobber风格定制改装车，既需要承担整车前部1/3以上的静态载荷，也要应对铺装路面起伏、非铺装路碎石冲击带来的动态载荷，同时还要兼顾转向动作的顺滑度，避免转向过程中出现卡滞或回正力矩异常。

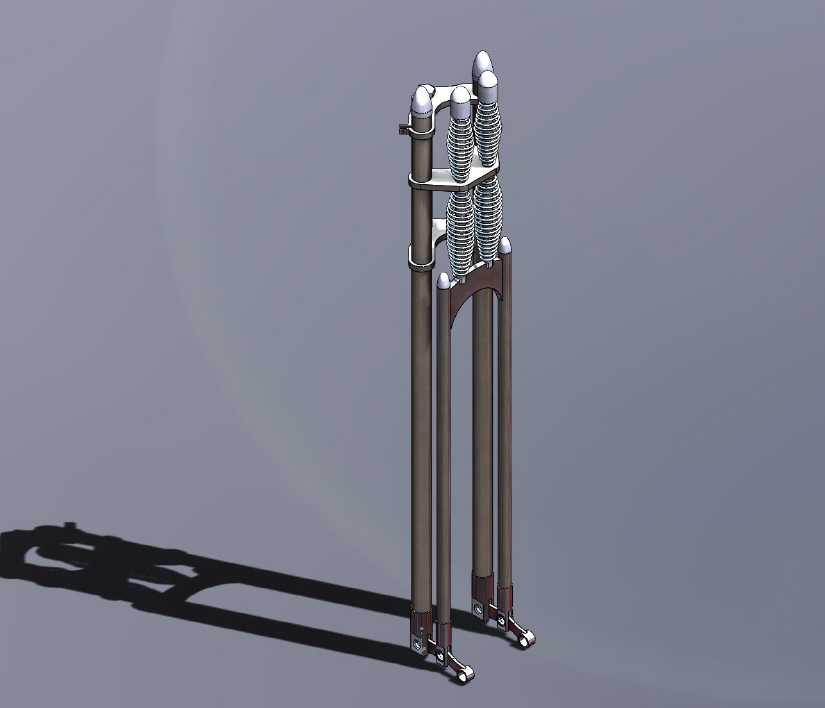

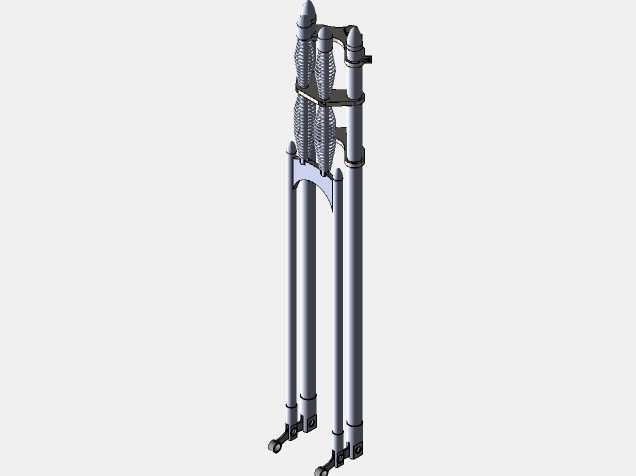

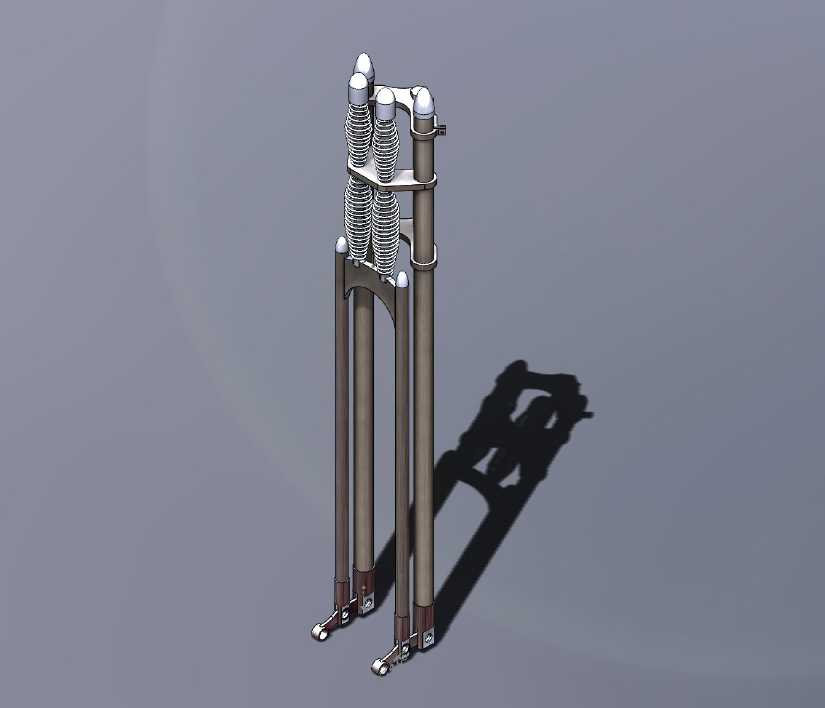

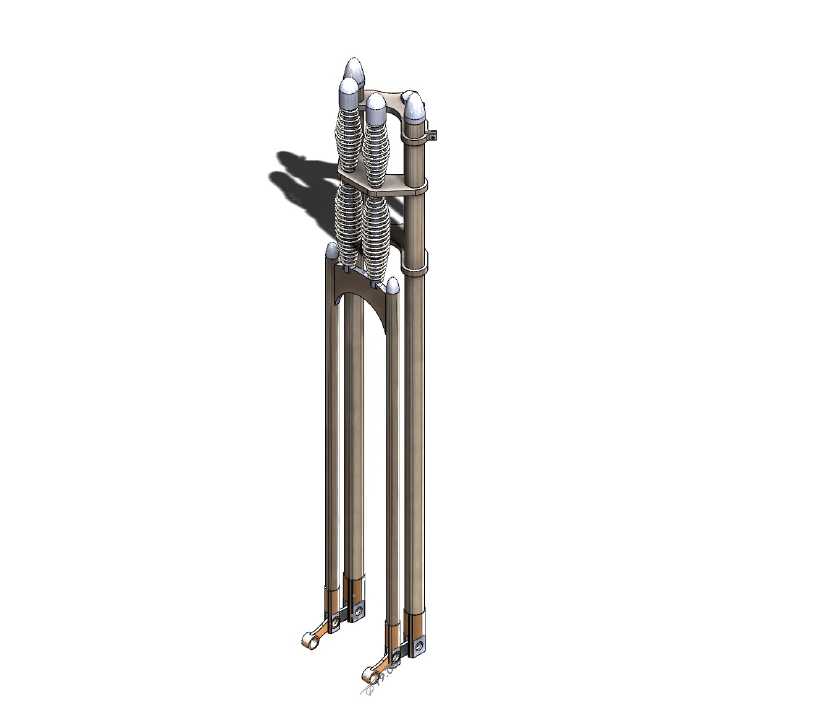

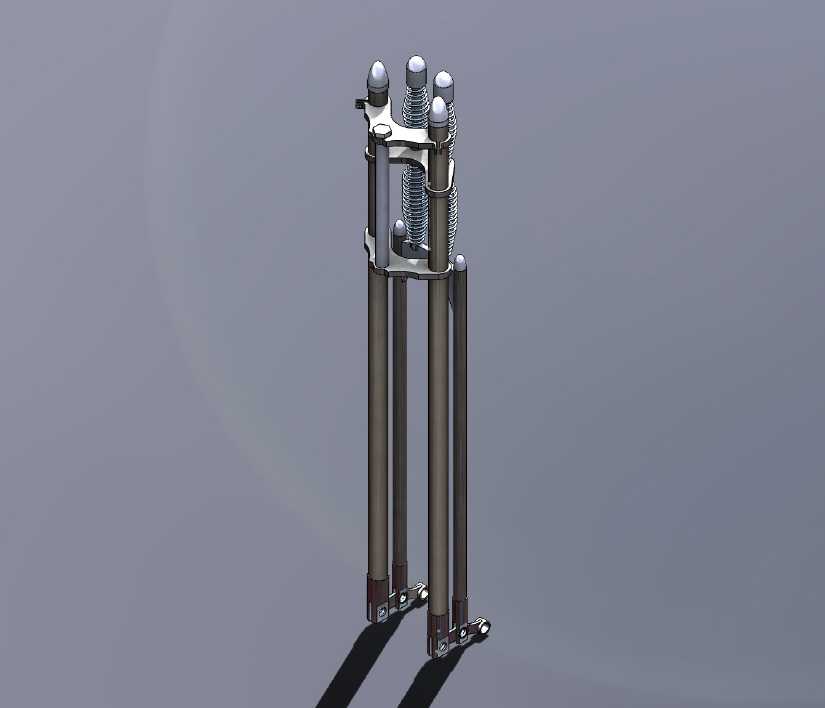

　　从功能特性上拆解，这套前叉采用双侧对称的多杆并联布局，上部设置四组独立螺旋弹簧，两两一组分别对应左右两侧的摇臂铰接点，弹簧预紧行程经过匹配设计，可在车辆制动、过坑时提供线性的压缩回弹反馈，不会出现常规套筒前叉易出现的油液渗漏、低温阻尼衰减问题。下部的两根主立柱既是转向时的旋转导向轴，也是连接上下联板的核心承载件，立柱下端通过铰接结构连接前轮轴安装座，安装座上预留了标准前轮轴的穿装孔位，同时集成了刹车卡钳的安装凸台，不需要额外制作转接支架即可适配常规单碟刹系统的安装需求。

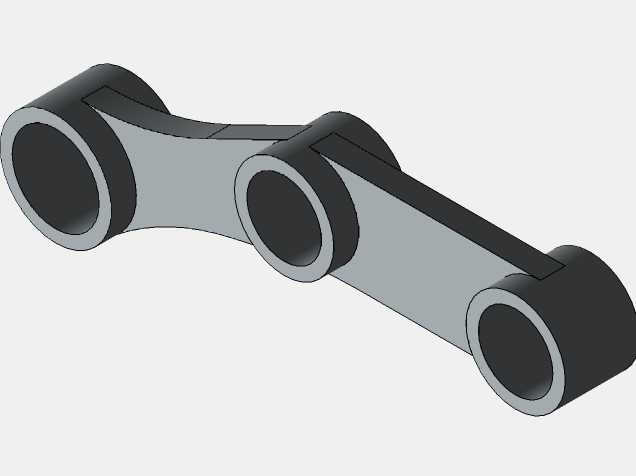

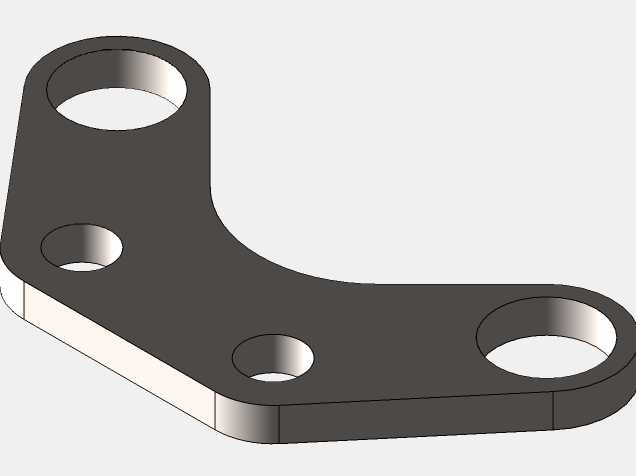

　　设计思路上，这套结构优先考虑了复古外观的还原度与结构强度的平衡，没有采用一体化铸造的下联板结构，而是用分体式铰接摇臂连接主立柱与前轮轴座，摇臂的铰接点全部采用耐磨衬套配合销轴的结构，后期维护时只需要更换磨损的衬套即可，不需要整体更换前叉总成。弹簧的布置位置避开了转向时的车把转动干涉区间，左右两侧弹簧的间距经过校核，在最大转向角度下不会与前挡泥板、车架头管部位发生剐蹭。主立柱的外径尺寸匹配常规巡航车的转向轴承内径规格，可以直接适配多数原厂车架的头管安装位，不需要对头管进行镗削改装。

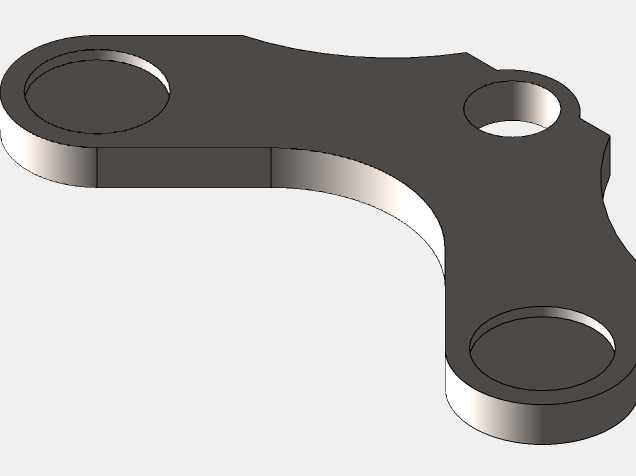

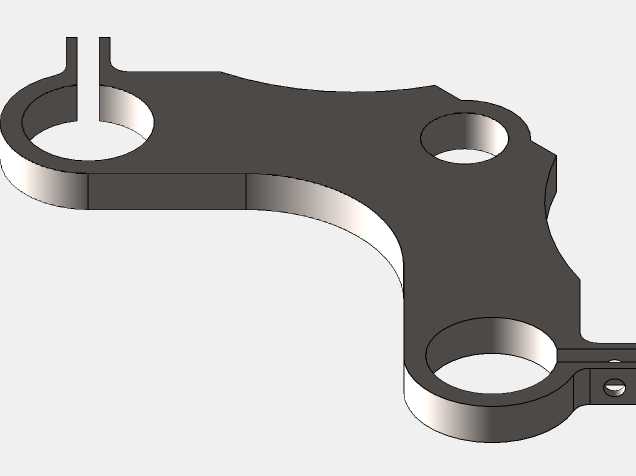

　　安装边界方面，前叉上部的上联板安装位预留了标准车把固定座的安装螺孔，孔距符合通用1英寸车把的安装尺寸，下联板与主立柱采用过盈配合加锁紧螺母的固定方式，装配时只需要按照扭矩要求锁紧螺母即可保证连接强度。前轮轴的安装孔位同轴度经过公差控制，装配后前轮不会出现偏摆，轮轴中心到转向轴心的偏移量经过匹配，保证车辆行驶时的拖曳距处于合理区间，不会出现高速行驶时的摆头问题。前叉最大压缩行程控制在合理范围内，极限压缩状态下弹簧不会并圈，铰接摇臂也不会与主立柱发生硬接触，同时预留了前挡泥板的安装支架固定点，用户可以根据自身需求加装不同风格的复古挡泥板。

　　从结构受力角度分析，这套前叉的载荷传递路径非常清晰，前轮受到的地面冲击先传递到轮轴安装座，再通过两侧的铰接摇臂传递到上部的螺旋弹簧，弹簧吸收冲击后将剩余载荷传递到主立柱，最终通过上下联板传递到车架，整个传力路径没有应力集中的薄弱点，所有铰接点的销轴都采用剪切强度足够的合金钢材制作，长期使用也不会出现销轴变形、断裂的问题。弹簧的刚度经过匹配，单人骑行时可以过滤掉路面的细碎震动，双人满载骑行时也不会出现弹簧打底的情况，兼顾了骑行舒适性与承载能力。
