铃木摩托车空气过滤器转接插座结构

　　在摩托车进气系统的改装与维修场景中，这类转接插座承担着进气通路衔接、过滤组件适配的核心作用，尤其针对铃木GS550这类经典街车，不少玩家会根据使用场景更换不同流量规格的空气过滤器，原厂固定接口往往无法适配改装件的安装尺寸，这类转接件就是为了解决不同接口规格的匹配问题而设计。从实际装车的边界条件来看，该部件的安装位位于摩托车车架侧部的空滤舱内，一侧对接原车化油器或者电喷节气门体的进气口，另一侧对接改装款空气过滤器的接口，需要在有限的舱体空间内完成通路密封，不能和周边的车架线束、油箱底部、侧盖安装位产生干涉。设计过程中首先要保证进气通路的通流截面满足发动机全工况下的进气需求，不能因为转接结构产生额外的进气阻力，影响发动机的动力输出响应，

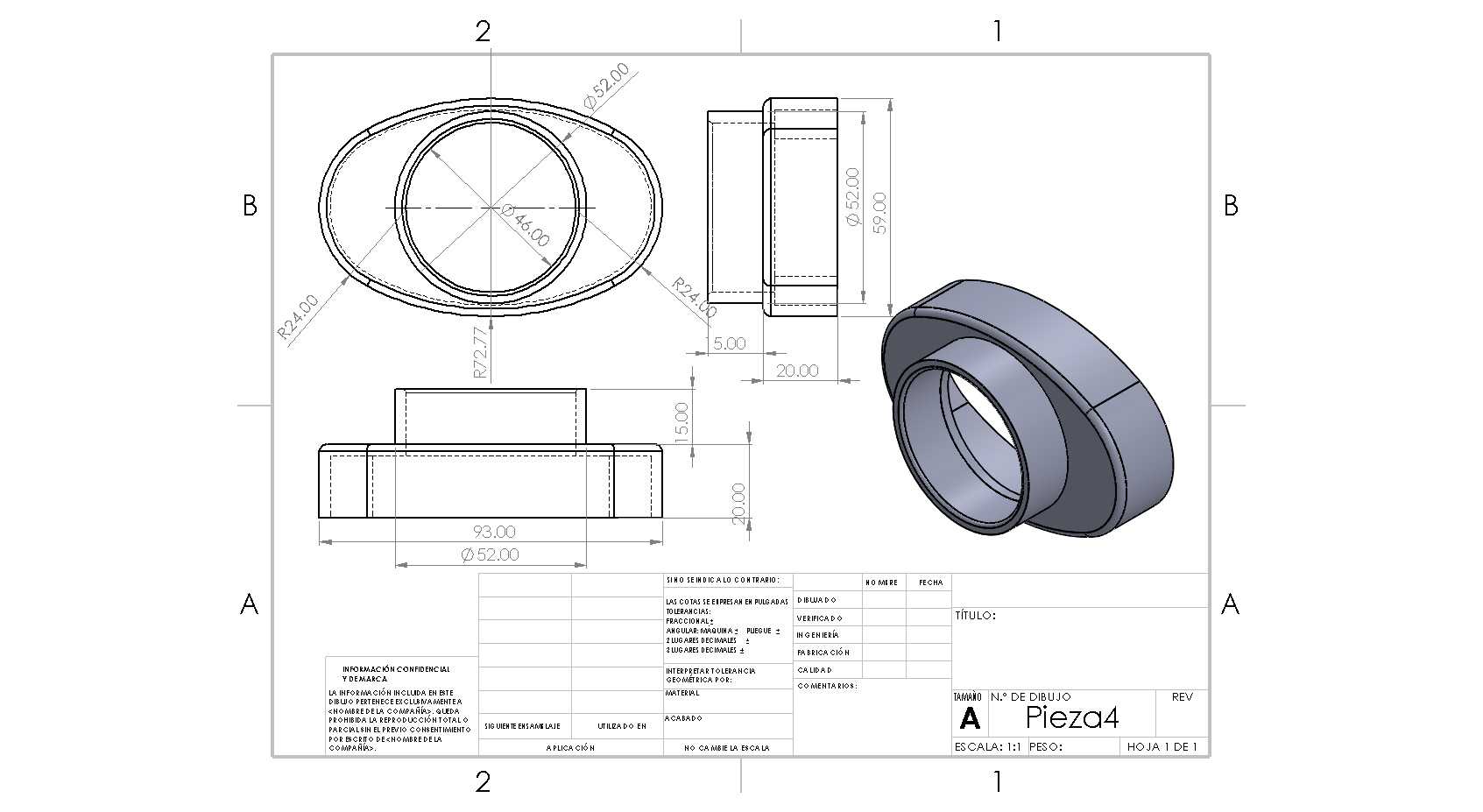

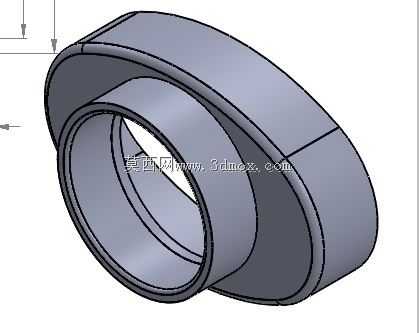

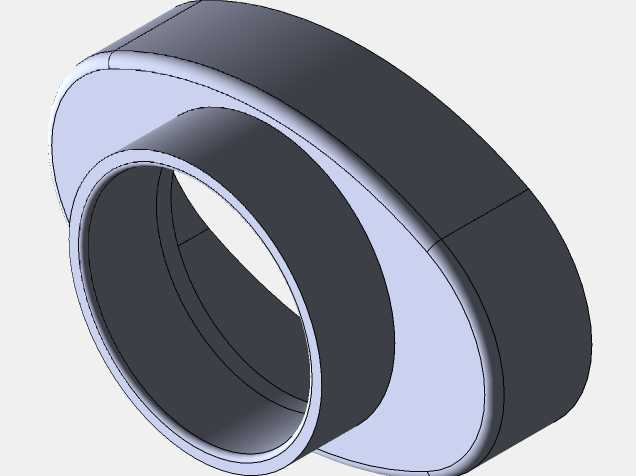

　　所以内部的流道做了顺滑的过渡处理，没有突兀的台阶或者锐角，避免进气过程中产生紊流，影响空燃比的控制精度。从结构外形来看，该部件采用阶梯式的同轴环形结构，大直径端的端面带有贴合密封的平面，安装时可以配合密封胶圈压合在原车进气基座上，保证负压状态下不会出现漏气问题，小直径端的外圆尺寸匹配改装空滤的接口内径，带有一定的安装导向锥度，方便空滤的套装固定，外壁的环形凸台可以起到轴向定位的作用，避免车辆行驶过程中因为振动出现空滤滑脱的问题。材质选择上这类部件通常采用耐油耐温的工程塑料或者铸铝材质，能够适应发动机舱内的温度变化，同时抵御汽油蒸汽、空气中的水汽腐蚀，长期使用不会出现形变或者开裂的问题。在建模过程中，需要严格匹配原车接口的安装孔位、

　　同轴度公差，密封面的平面度要控制在合理范围内，避免安装后出现密封失效的问题，同时要考虑安装操作的空间，不能出现工具无法到达的紧固位置，转接件的壁厚要均匀，避免注塑或者铸造过程中出现缩痕、气孔等缺陷，影响结构强度。实际使用中，这类转接件可以实现2转1的通路适配，也就是可以将两个小流量的过滤单元转接汇总到单进气口的节气门上，满足大排量发动机高转速下的进气量需求，同时兼顾空滤舱内的布局空间，不需要对原车的空滤舱结构做破坏性切割，直接替换原有接口组件即可完成改装，大幅降低改装的施工难度。结构的圆角处理也充分考虑了安装过程中的操作安全性，所有外露的棱边都做了倒钝处理，避免安装时划伤维修人员的手部，

　　同时也不会在车辆振动过程中磨损周边的线束或者橡胶管路。在尺寸链的校核上，要保证转接件安装后，空滤的整体位置不会超出侧盖的安装边界，避免出现侧盖无法复位的问题，同时要预留出空滤日常维护拆卸的操作空间，不需要拆解周边过多的部件就可以完成空滤的更换清洁。这类转接部件虽然体积不大，但是在进气系统的改装中属于必不可少的衔接零件，设计的合理性直接影响整个进气系统的工作稳定性，一旦出现密封失效或者结构断裂，会导致未经过滤的空气直接进入发动机，造成气缸、活塞的异常磨损，严重时甚至会导致发动机拉缸报废，所以在结构强度、密封性能、通流能力三个核心维度都需要做充分的验证，建模时也要充分考虑不同公差累积下的适配性，保证批量生产的零件都能顺利装车使用。
