工业螺旋喷嘴精密结构三维设计

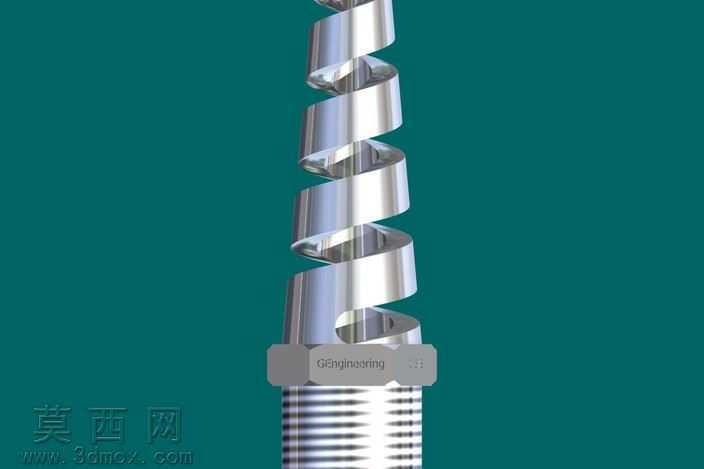

本螺旋喷嘴三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械加工工艺逻辑，从底部标准外螺纹连接段开始，先通过旋转凸台命令构建带螺纹牙型的基座结构，螺纹参数符合通用管螺纹标准，保证后续装配时的互换性与连接密封性。上部螺旋导流结构采用螺旋线扫描命令生成，先精准绘制螺旋引导路径，设定与喷嘴通径匹配的螺距、螺旋升角参数，再绘制螺旋叶片的截面轮廓，沿引导路径扫描生成连续的螺旋流道结构，过程中对螺旋叶片与基座的衔接位置做圆角过渡处理，避免应力集中问题，同时优化流道的顺滑度，减少流体通过时的阻力损失。模型完成基础结构建模后，在渲染环节采用金属抛光不锈钢材质，调整材质的反射率、粗糙度参数，还原金属零件的高光质感，背景选用深青绿色纯色背景突出零件主体，通过三点布光方案打光，主光从侧上方照射凸显螺旋结构的层叠立体感，辅光补亮暗部避免细节死黑，轮廓光勾勒零件边缘提升整体通透感。设计过程中重点考量螺旋喷嘴的实际工况需求，螺旋段的叶片厚度、相邻叶片的间距经过反复参数调整，既保证结构强度满足高压流体冲击的使用要求，又能让流体通过螺旋流道时形成均匀的锥形喷淋面，实现理想的雾化喷淋效果；底部螺纹段的长度、退刀槽结构均按照标准五金配件的加工规范设计，可直接适配常规管路连接需求，模型所有特征均保留完整建模历史，可根据实际使用场景调整螺距、通径、叶片角度等参数，适配不同流量、喷淋角度的使用需求，整体结构无破面、无重叠几何，可直接用于工程出图、3D打印样件验证、装配干涉检查等后续工作环节。
