费希尔2英寸内装式压力安全阀三维设计

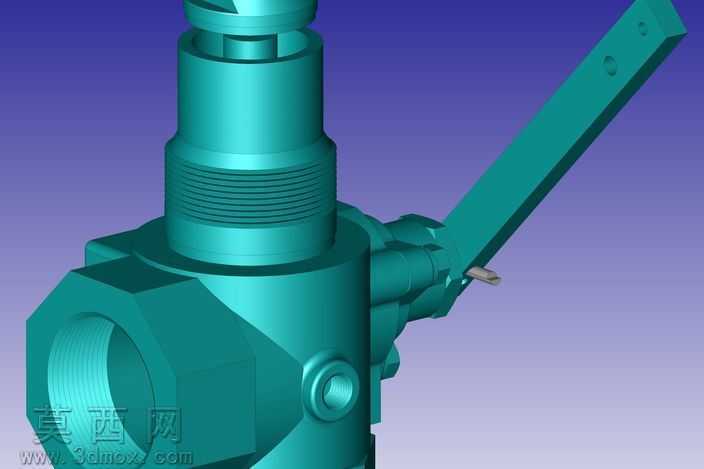

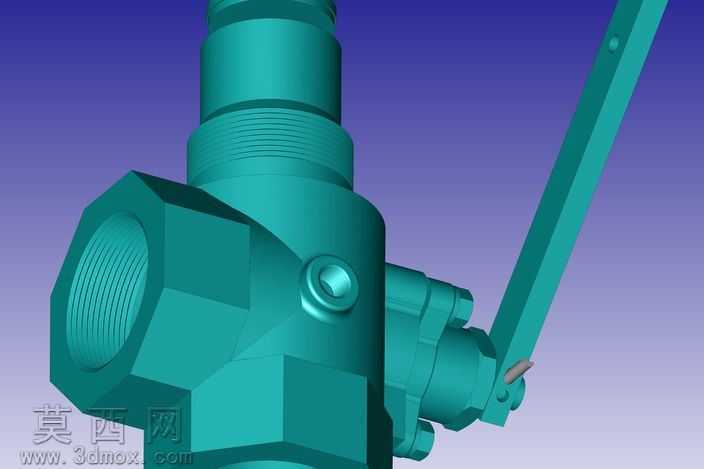

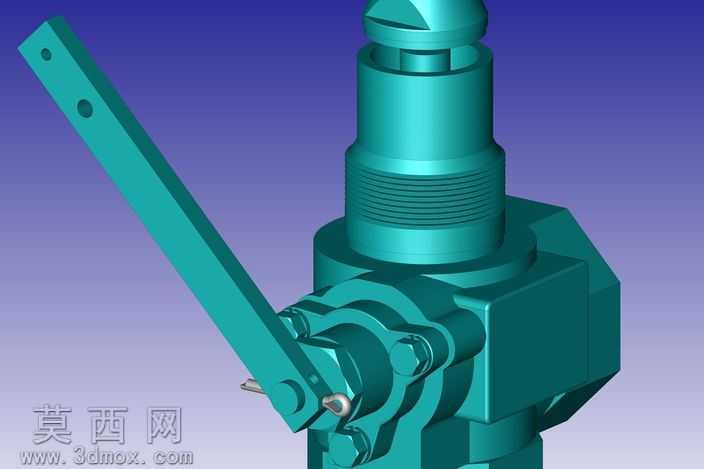

本作品为费希尔2英寸内部压力安全阀的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与阀门行业的尺寸精度要求，完整还原了该款安全阀的全部结构细节。建模阶段首先从核心流道结构入手，先绘制阀体的二维截面草图，通过旋转、拉伸等基础特征命令生成阀体的主体毛坯结构，再对阀体的内螺纹连接端、侧部操作手柄安装位、中部阀杆导向腔等局部结构进行精细化切除与凸台添加，确保各连接部位的配合尺寸符合2英寸通径阀门的行业标准。针对阀杆、密封阀芯、弹簧腔、操作手柄等独立零部件，采用单独零件建模后虚拟装配的流程完成，装配过程中添加了符合实际运动逻辑的配合约束，可直观模拟安全阀超压起跳、手动泄压复位的完整动作过程。材质渲染阶段，为阀体、阀杆等金属承压部件赋予了青绿色金属漆材质，模拟工业阀门常用的防腐涂装效果，通过调整材质的粗糙度、反光度参数还原金属铸件的哑光质感，对密封面、操作手柄端部等细节部位单独赋予差异化材质，提升模型的视觉辨识度与真实感。结构设计上，该款安全阀采用内部压力感应式结构，无需外接引压管路，可直接感应管道或压力容器内部的介质压力，当内部压力超过设定阈值时，阀芯自动抬起泄放多余压力，压力回归安全区间后自动复位密封，侧部配置的长手柄可支持手动紧急截断操作，适配压力容器、压力储罐等场景的超压防护与紧急切断需求。建模过程中对所有零部件的壁厚、过渡圆角、连接螺纹等细节都做了还原，避免出现结构干涉、壁厚不均等不符合实际生产要求的问题，模型可直接用于结构验证、教学演示、方案展示等场景，能够清晰展现内压式安全阀的工作原理与结构组成。
