黄铜款自动调压阀三维结构设计作品

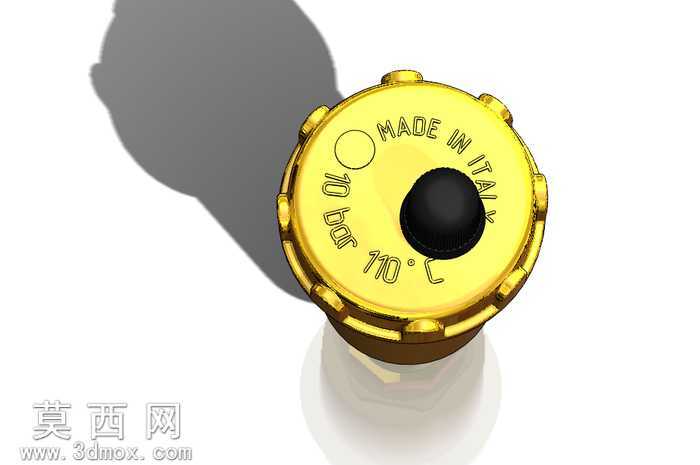

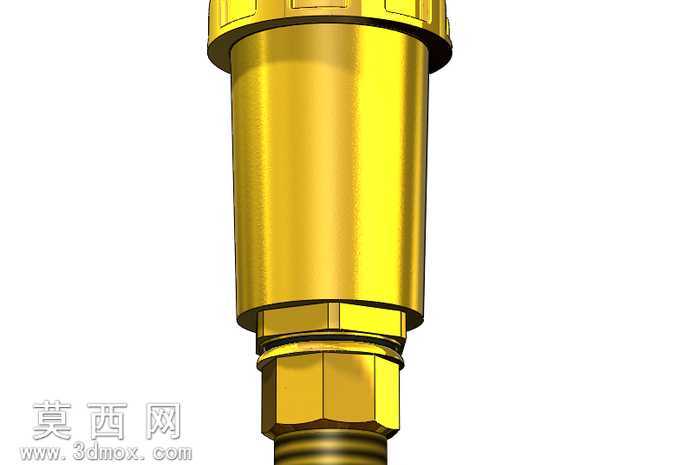

本作品为自动调压阀的三维数字化设计成果，建模阶段严格遵循气动调压元件的真实结构比例开展，先通过草图绘制勾勒出阀身主体的回转体轮廓，依托旋转特征生成阀身的基础基体，再依次完成顶部调节旋钮、中部锁紧齿圈、下部外螺纹连接段等局部结构的特征搭建，每一处倒角、退刀槽、防滑齿纹都参照实物的加工工艺要求进行还原，确保模型结构与实际量产的调压阀零件完全匹配。材质与渲染环节针对产品的金属质感做了精细化调试，阀身主体赋予抛光黄铜材质，调整金属粗糙度参数模拟出铜件经过表面处理后的温润金属光泽，顶部调节旋钮采用哑光黑色硬质塑料材质，通过材质参数的差异化设置区分不同零件的触感与视觉特征；场景中添加了柔和的环境反射效果，搭配底部的镜面反射平面，完整呈现出调压阀立式放置的真实光影状态，让渲染效果兼具工业产品的严谨质感与视觉表现力。结构设计上完整还原了自动调压阀的功能逻辑，顶部的黑色旋钮为压力调节端，旋转旋钮可改变内部弹簧预紧力从而实现输出压力的调整，中部的齿状结构为锁紧结构，调压完成后可锁定调节位置避免压力偏移，下部的外螺纹段为管路连接接口，可直接与对应规格的气动管路完成装配，整体结构紧凑，各零件之间的装配间隙经过合理校验，既满足三维展示的视觉需求，也可用于后续的装配模拟、结构验证工作。设计过程中优先考虑了模型的实用性，对内部流道、密封槽位等隐藏结构也做了等比例还原，可直接用于产品演示、教学讲解、虚拟装配等场景，模型的特征树逻辑清晰，各零件参数可编辑，能够根据不同的压力等级、接口规格需求快速调整参数完成衍生型号的设计，大幅提升同类阀类产品的设计迭代效率。
