小型台式龙门结构数控雕刻设备

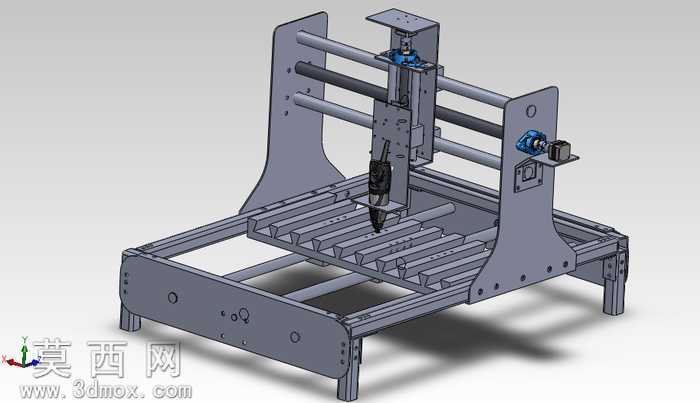

本作品为小型台式龙门结构数控加工设备的三维建模成果，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配逻辑完成配合约束，可直接用于结构验证、运动仿真与工程图导出。建模过程中优先采用自顶向下的设计思路，先搭建整机的空间布局框架，确定X、Y、Z三个运动轴的行程范围与安装基准，再逐一拆分细化各个功能部件：底部床身采用钢板折弯焊接的框架式结构，建模时预留了电机安装位、导轨固定孔与支撑脚调节结构，通过合理布置内部横向与纵向加强筋，在控制整体重量的同时保障床身的刚性，避免加工过程中产生共振；Y轴传动采用双侧平行光轴导轨搭配丝杠传动的布局，两侧立式支撑板通过螺栓与底部床身刚性连接，建模时严格保证两侧支撑板的安装孔位同轴度，降低后续装配的调试难度；X轴横梁架设在两侧Y轴滑座上，采用双光轴导向结构承载Z轴滑台的重量，传动丝杠布置在横梁中部，保证传动受力均匀；Z轴滑台集成了主轴安装座与传动螺母座，建模时预留了主轴夹持的调节间隙，可适配不同功率的雕刻主轴，同时在滑台侧面设计了拖链安装位，用于规整走线避免运动过程中线路磨损。渲染阶段采用金属哑光材质模拟钢板焊接件的表面质感，对导轨、丝杠等传动部件赋予镀铬亮面材质区分功能部件，通过添加环境阴影与装配体爆炸视角可选配置，清晰展示各个部件的装配关系。整体设计偏向桌面级小型加工场景，结构紧凑易组装，传动布局合理，可用于软金属、木材、塑料等材质的雕刻、铣削加工，建模过程中所有标准件均采用可编辑参数化特征，方便使用者根据自身需求修改行程、更换传动部件规格，具备较高的二次修改与实用参考价值。
