机床十字滑动工作台调节操作机构

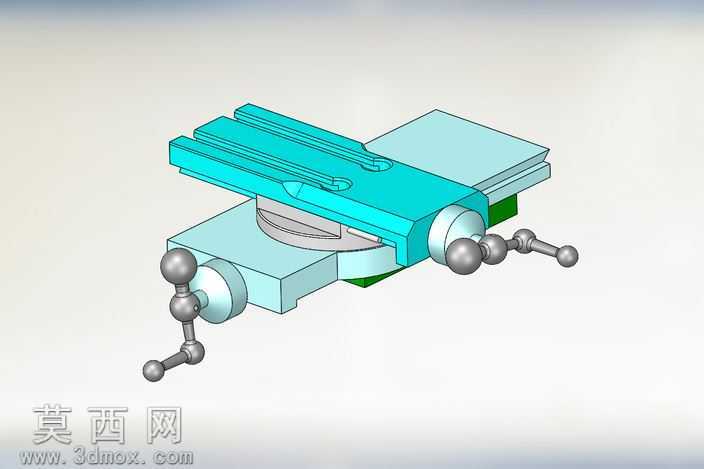

本作品为手动十字滑动工作台三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工零件的实际尺寸规范，对每个零件的装配约束、运动干涉都做了完整校验。模型整体结构分为上下两层正交布置的滑动导轨副，上层滑台为纵向进给单元，下层滑台为横向进给单元，两层滑台之间设置有回转分度盘结构，可实现上层滑台一定角度范围内的角度偏转调整，满足不同角度的加工进给需求。每个进给轴端都配置了双球头操作手柄，手柄通过万向球铰结构与进给丝杆端部连接，操作人员可从不同角度握持手柄完成进给操作，操作手感符合实际机床操作的人机工程学设计。建模过程中对导轨的燕尾槽配合结构做了精细化还原，滑台与基座之间的贴合面、丝杆螺母副的传动结构、锁紧机构的卡位结构都做了1:1的结构复刻，没有省略任何关键装配细节。材质渲染方面，主体滑台与基座部分采用了机床常用的湖蓝色烤漆金属材质，金属表面做了细腻的哑光质感处理，还原铸铁件机加工后喷涂防护漆的真实质感；操作手柄的球头部分采用亮面镀铬金属材质，突出金属加工件的高光反光特性；导轨滑动配合面做了精磨钢面的质感处理，区分出加工面与非加工面的材质差异；底部的缓冲垫部分采用深绿色橡胶材质，还原设备防滑减震垫的真实视觉效果。设计思路上，该模型参考了传统小型铣床、磨床的手动十字工作台结构，在保证结构功能完整性的前提下，优化了手柄的操作角度设计，让两个方向的操作手柄不会在极限行程位置发生干涉，同时对滑台的T型槽结构做了标准化设计，可兼容通用的机床夹具安装需求，整体模型结构完整，装配关系清晰，可作为机床附件设计、机械原理教学的参考模型使用，也可用于虚拟机床装配场景的素材搭建。
