化工园区31%盐酸输送工业管道布局设计

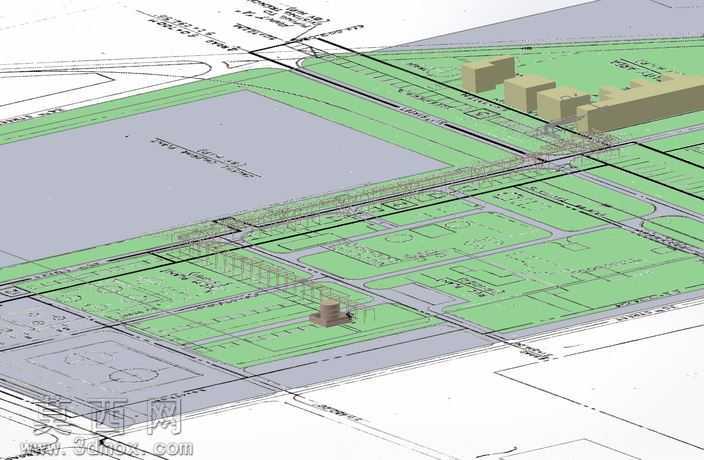

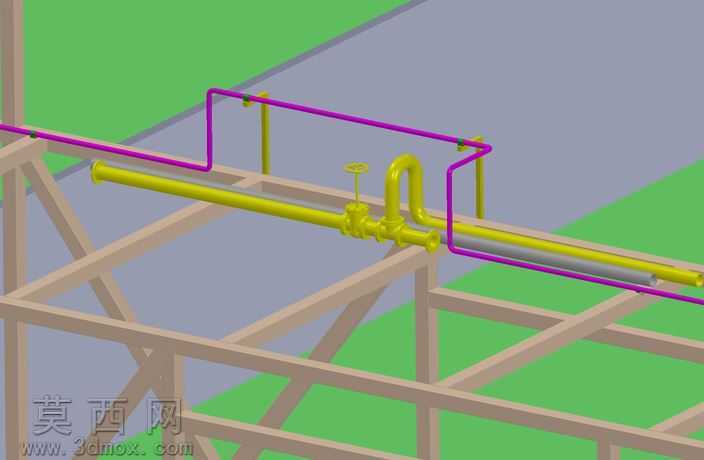

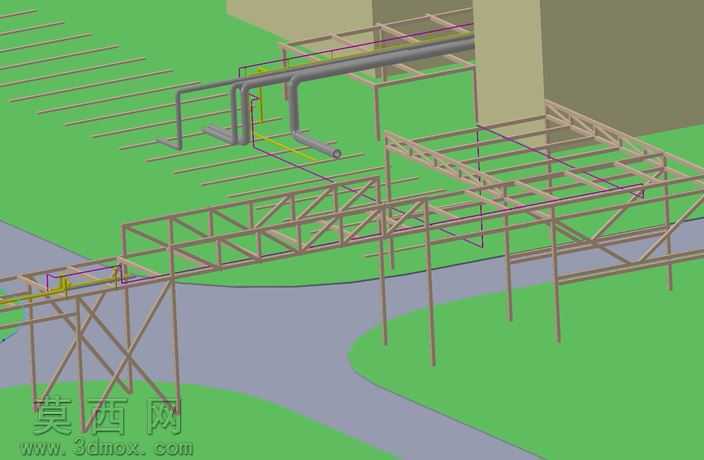

本作品为化工园区内31%盐酸介质输送的工业管道三维布局设计，建模阶段依托参数化三维设计软件完成全场景搭建，首先基于厂区总平面规划图纸完成地形、道路、现有建构筑物的基底建模，精准还原厂区内绿化区域、硬化路面、生产装置区、辅助建筑的空间位置与尺寸比例，为管线排布提供准确的空间参照基准。管道建模过程中，严格遵循化工流体输送管道设计规范，针对31%盐酸的强腐蚀特性，在材质设定上匹配耐腐衬里管道的材质属性，渲染阶段为管道、管架、附属设施赋予对应材质表现，清晰区分不同功能的管线走向，同时通过半透明叠加厂区平面底图的渲染方式，直观呈现管线与厂区整体规划的对应关系。结构设计上，完整梳理了盐酸输送管线的干管支管层级，明确管线从存储区域到各用酸生产单元的走向路径，合理规划管架支撑点位，避让厂区主要通行道路与现有建构筑物，同时预留足够的检修操作空间，避免管线与其他公用工程管线产生空间干涉。设计思路围绕化工介质输送的安全性、运维便捷性核心需求展开，在满足输送流量、压力要求的前提下，优化管线路由减少不必要的弯头与长度，降低流体输送阻力与项目建设成本，同时通过三维可视化的呈现方式，可提前校验管线布局的合理性，排查碰撞冲突问题，为后续现场施工安装提供精准的三维参照，也便于厂区运维阶段快速掌握盐酸输送管网的整体布局，提升日常巡检与故障排查的效率。
