摩托车发动机盖密封垫片结构设计

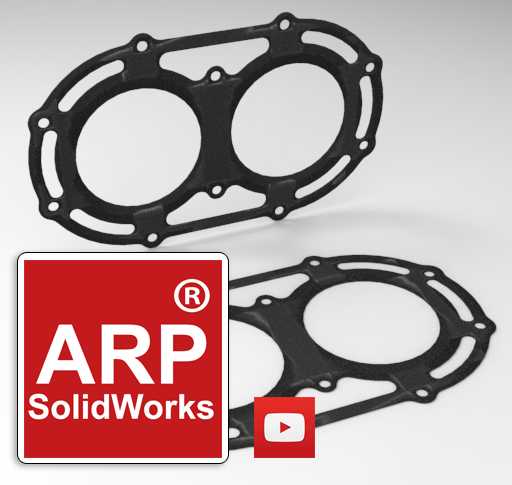

　　这类密封垫片主要应用在摩托车动力总成的结合面位置，夹装在发动机侧盖与曲轴箱体的加工贴合面之间，核心作用是填充两个机加工面之间的微观凹凸间隙，阻断润滑油、燃气的渗漏路径，同时缓冲发动机运行过程中产生的小幅振动，避免金属结合面因刚性接触出现磨损、压痕。从结构形态来看，该垫片采用双大圆孔贯通的主体轮廓，两个圆孔分别对应发动机内部的传动腔与离合器腔避让空间，保证腔体内运动部件不会与垫片发生干涉。垫片外缘均匀分布多个螺栓过孔，孔位完全匹配发动机盖与箱体的连接螺栓排布，安装时螺栓穿过对应孔位施加规定扭矩后，垫片会被均匀压紧在结合面上，不会出现局部压应力不足导致的密封失效问题。在设计这类垫片时，首先要完成结合面的边界提取，

　　完全贴合发动机盖与箱体的结合面轮廓，既不能超出结合面外缘造成安装干涉，也不能内缩过多导致密封覆盖面积不足。螺栓孔的位置度公差需要严格控制，保证安装时垫片可以顺利套入定位销与螺栓，不会出现孔位错位导致的垫片褶皱、压偏问题。垫片上的多个镂空减重结构并非随意开设，一方面是为了避让箱体与箱盖上的加强筋、凸台结构，另一方面可以在保证密封面有效压紧宽度的前提下，降低垫片整体重量，同时适配垫片材料的压缩回弹特性，让螺栓压紧力可以更均匀地分布在整个密封面上，避免局部应力集中导致垫片过早出现疲劳损坏。从安装边界来看，垫片的厚度需要结合结合面的平面度公差、材料的压缩率来确定，过厚会导致螺栓压紧后垫片压缩量过大，长期使用后容易出现永久变形失去回弹能力；

　　过薄则无法填充结合面的加工刀痕与微观不平度，无法达到预期密封效果。在实际使用场景中，这类垫片需要耐受发动机工作时的高低温交变环境，既要承受冷启动时的低温，也要耐受发动机长时间运行后润滑油的高温，同时还要具备一定的耐油、耐老化性能，避免长期接触机油出现材质溶胀、变硬开裂。设计过程中需要反复核对垫片与周边零件的间隙，比如靠近齿轮传动的位置，垫片内缘不能伸入齿轮运转的轨迹范围内，防止齿轮运转时刮蹭垫片造成碎屑脱落，进入润滑油路引发零件磨损。密封筋的位置设置也需要结合结合面的压力分布来调整，在油道、气道对应的位置适当加宽密封面宽度，提升关键位置的密封可靠性，而在非密封区域则可以适当缩减宽度，优化材料利用率。

　　这类垫片的外形轮廓完全随形于发动机盖的结合面，没有多余的外伸结构，安装时可以通过箱体上的定位销快速完成定位，不需要额外调整位置，能够有效提升装配效率，降低生产线的装配出错概率。在建模过程中，需要重点关注各个孔位的同轴度、轮廓的连续性，避免出现尖角、毛刺结构，防止垫片在受压时出现应力集中导致的撕裂问题。
