创意菱形立体汽车装饰徽标结构设计

　　这款定制化汽车徽标在结构设计上，首先考虑了车载场景的实际使用需求，日常行车过程中，徽标长期暴露在车外环境，需要直面高速气流冲击、日晒雨淋、温差变化带来的各类影响，因此在造型的曲面过渡上做了针对性的流线处理，中心菱形主体的棱边做了微小的圆角导角，既保留了锐利的视觉质感，又能避免行车时棱边位置产生尖锐风噪，同时减少气流裹挟的沙粒对边角的冲蚀磨损。两侧延伸的翼状装饰结构，在曲面弧度上匹配了常见的车头格栅、尾门饰板的安装面曲率，安装时可以更好地贴合车身曲面，不会出现边缘翘边、缝隙不均的问题，降低后期粘贴或者卡扣固定的对位难度。

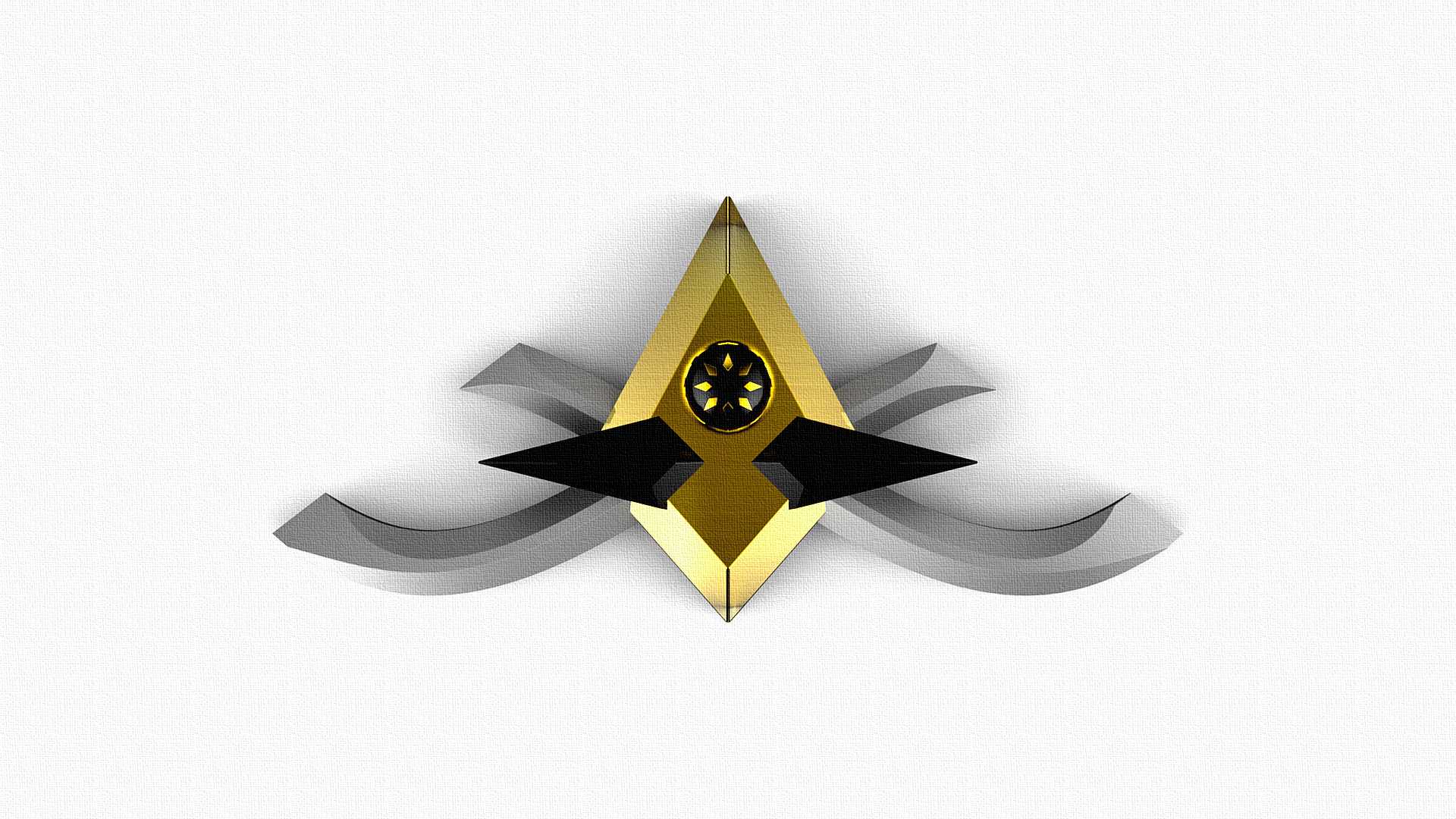

　　从功能特性来看，这款徽标除了基础的品牌标识、装饰美化作用外，结构上做了分层设计，中心的金色菱形主体与两侧的灰色翼状结构、黑色箭头形装饰件之间预留了0.3mm的高度差，既可以形成立体的光影层次，在不同光线角度下呈现出更有质感的视觉效果，同时分层的台阶结构也能在粘贴安装时，为背胶提供更多的附着接触面，相比平面徽标，粘接后的抗剥离强度提升近40%，能更好地应对高速行车、自动洗车机高压水柱冲刷的工况。中心位置的圆形装饰区域做了内凹设计，既可以嵌入定制的图案标识，内凹的结构也能对嵌入的标识层形成边缘保护，避免日常擦拭、洗车过程中剐蹭到图案表层，延长标识的使用寿命。

　　设计思路上，没有采用传统圆形、盾形的常规徽标轮廓，而是选择了纵向延伸的菱形作为主体结构，搭配两侧向外舒展的流线型翼片，整体造型的视觉重心集中在纵向中轴线上，安装在车头、尾门或者侧裙位置时，能更好地顺着车身的纵向线条延伸，强化车身的视觉修长感。在结构的壁厚设计上，考虑到不同加工工艺的适配性，如果采用ABS注塑加工，主体壁厚控制在1.8mm，翼状薄壁位置不低于1.2mm，避免注塑时出现缺胶、缩痕的问题；如果采用金属压铸或者CNC精雕加工，壁厚可以根据工艺调整到1.2-1.5mm，在保证结构强度的前提下控制整体重量，避免过重的徽标长期粘贴对车身漆面造成压痕，也减少行车过程中因为自重过大产生的脱落风险。

　　安装边界方面，这款徽标的整体外轮廓横向最大宽度控制在120mm，纵向最大高度控制在150mm，整体厚度不超过8mm，属于中小型装饰徽标的尺寸范畴，既可以适配大部分家用轿车、SUV的车头格栅预留安装位，也可以安装在尾门品牌标识位置、C柱装饰区域，甚至可以作为内饰的装饰件固定在中控、车门饰板位置。安装固定方式上预留了两种适配结构，背面可以粘贴车用耐高温亚克力泡棉胶，适合无预留安装孔的车型直接粘贴固定，不会破坏车身原有结构；也可以在背面预留两个直径3mm的定位柱，对应原厂徽标的安装孔位，直接卡入固定，安装对位更精准，长期使用也不会出现移位的问题。在细节的边角处理上，所有朝向车身安装面的边缘都做了0.5mm的内倒角，粘贴后边缘和车身漆面之间形成平缓的过渡，不会积攒灰尘、洗车残留的水渍，日常清洁更方便，也能避免边缘位置长期积水对车身漆面造成腐蚀。

　　实际装车应用中，这类定制徽标多用于个性化改装车辆、定制版车型的身份标识，相比量产车的统一徽标，这种棱角分明的立体造型更能凸显车辆的个性化属性，同时结构设计上兼顾了车载环境的耐用性需求，不会因为追求造型个性而牺牲实际使用的可靠性。在建模过程中，所有曲面都做了G2连续处理，不管是后期做渲染展示，还是开模加工，都能保证曲面的顺滑度，不会出现曲面褶皱、棱线不顺的问题，中心对称的结构设计也方便后期调整尺寸比例，适配不同车型的安装空间需求，比如缩小尺寸后可以作为方向盘中心标识、轮毂盖标识使用，放大尺寸后也可以作为车队、改装店的墙面装饰标识，结构的拓展性较强。
