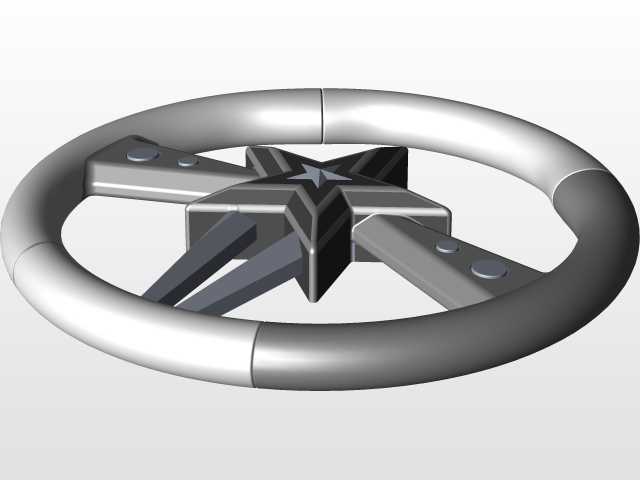

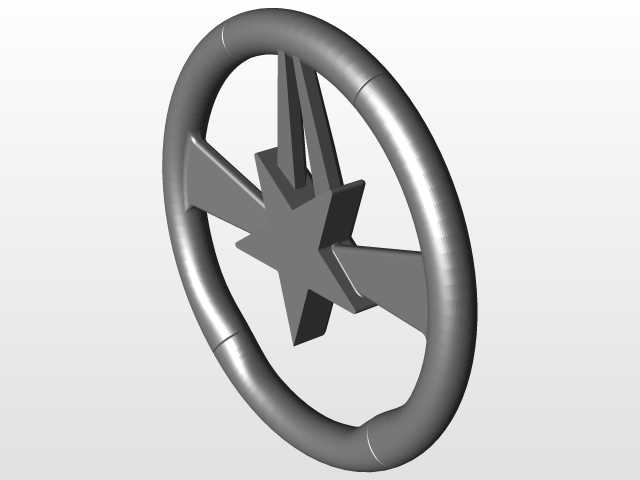

改装款五星装饰汽车转向盘结构设计

　　这款转向盘的设计首先围绕乘用车改装场景的实际操控需求展开，区别于原厂量产车型的常规三幅、四幅转向盘结构，采用了中心五星造型的三辐支撑布局，在兼顾结构强度的同时满足改装用户对内饰个性化的视觉需求。从实际装车的安装边界来看，转向盘轮缘采用标准的380mm外径设计，适配多数乘用车型的转向柱安装花键规格，轮缘截面采用符合人体工学的椭圆造型，握持区域的周长控制在100mm左右，能够匹配不同手掌大小的驾驶者握持习惯，长时间驾驶不易产生手部疲劳。

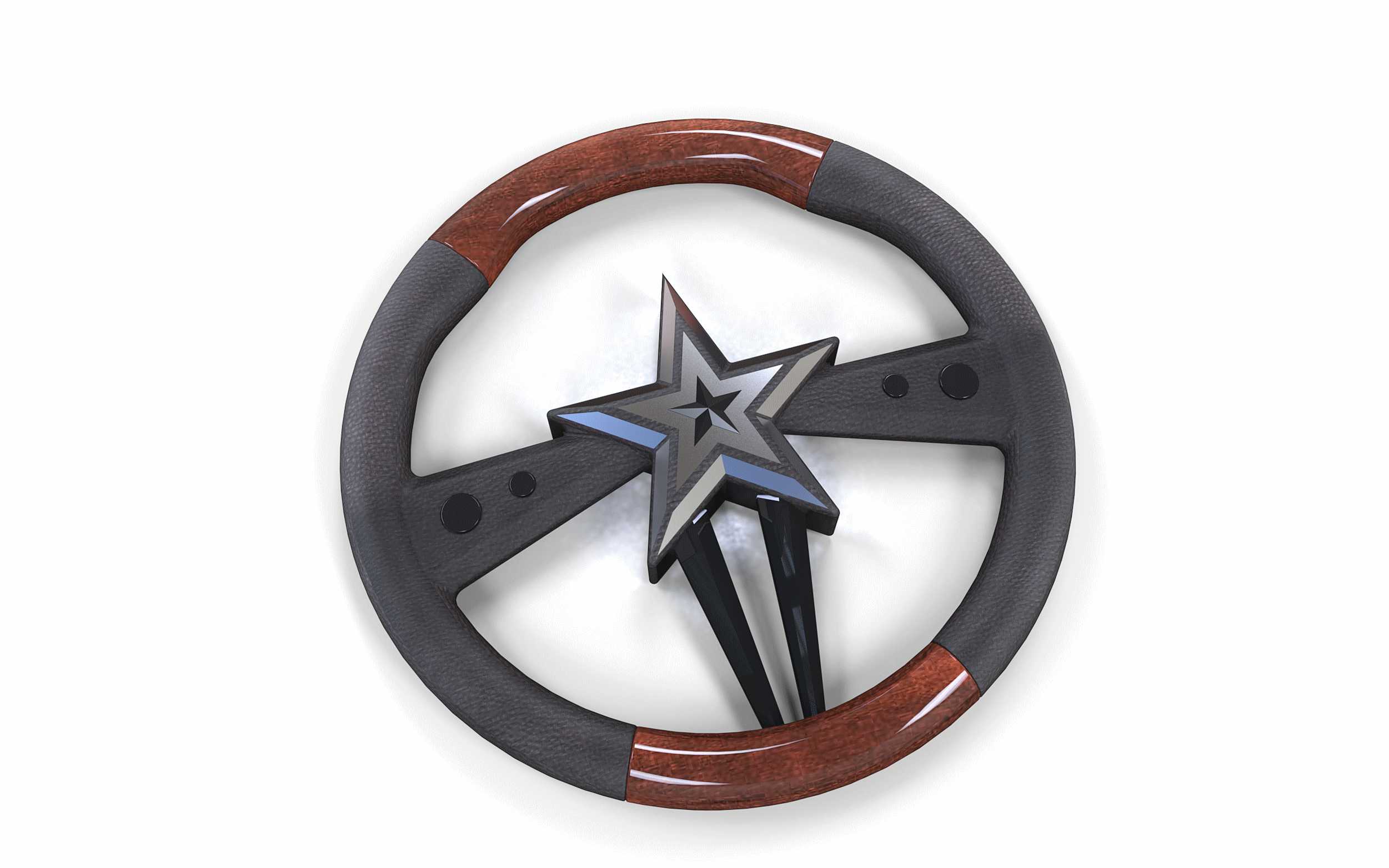

　　轮缘部分采用双色拼接设计，上下两段为仿木纹饰面结构，左右握持区域为防滑包覆材质，在实际使用中，左右握持区的表面做了细微的凹凸纹理处理，即使手掌出汗也能保持足够的摩擦系数，避免转向过程中出现打滑风险。中心的五星装饰结构并非单纯的外观装饰件，其内部集成了喇叭按键的触发支撑结构，五星造型的金属质感表层下方设置有均匀分布的弹性触点，按压五星区域的任意位置都能可靠触发喇叭电路，同时装饰件的边缘做了R3以上的圆角处理，发生碰撞时不会产生尖锐凸起造成二次伤害，符合车辆内饰件的安全设计要求。

　　三根辐条的结构设计经过受力校核，采用不等厚的变截面结构，靠近轮缘的位置厚度为8mm，向中心安装座位置逐步加厚到15mm，材料选用改性ABS加玻纤增强配方，既保证了转向时传递扭矩的结构强度，又能在发生正面碰撞时通过预设的变形溃缩区吸收部分冲击能量，避免刚性结构直接冲击驾驶员胸部。辐条表面做了哑光黑的耐磨处理，日常使用中不易留下指纹和划痕，同时辐条上预留的两个圆形凹槽位置，可以根据用户需求加装多功能按键模块，实现影音控制、巡航调节等拓展功能，不需要对辐条主体结构进行二次加工。

　　从实际应用场景来看，这款转向盘主要面向乘用车售后改装市场，适配不带安全气囊的老款车型改装以及越野车型、场地赛车的改装需求，安装时只需要匹配对应车型的转向盘底座适配器即可完成装车，不需要对原车转向柱进行切割、焊接等破坏性改动。转向盘的整体重量控制在1.2kg以内，相比部分同尺寸的全金属改装转向盘，转动惯量更小，转向操作时的跟随性更好，在场地驾驶场景下能够提升转向响应速度，日常道路使用时也不会增加转向系统的额外负载。

　　设计过程中针对轮缘的拼接结构做了专门的公差匹配，木纹饰面段和防滑包覆段的拼接缝隙控制在0.2mm以内，长期使用不会出现接缝起翘、错位的问题，中心五星装饰件和辐条之间采用卡扣加螺丝的双重固定方式，车辆行驶在颠簸路面时也不会产生异响。轮缘内部的金属骨架采用整体冲压成型的钢制结构，骨架表面做了电泳防锈处理，即使包覆层出现意外破损，内部骨架也不会轻易生锈腐蚀，延长部件的整体使用寿命。

　　在安装边界的设计上，转向盘中心安装座的沉孔深度为35mm，能够兼容市面上多数通用型改装方向盘底座的安装高度，安装后转向盘和转向柱护罩之间预留有10mm的安全间隙，转向全行程转动过程中不会和周边的仪表台、拨杆开关产生运动干涉。轮缘的后表面做了内凹造型处理，给驾驶员的腿部留出足够的活动空间，即使是座椅调整到比较靠前的位置，腿部也不会和转向盘下缘产生磕碰。
