汽车波纹防护风箱结构设计方案

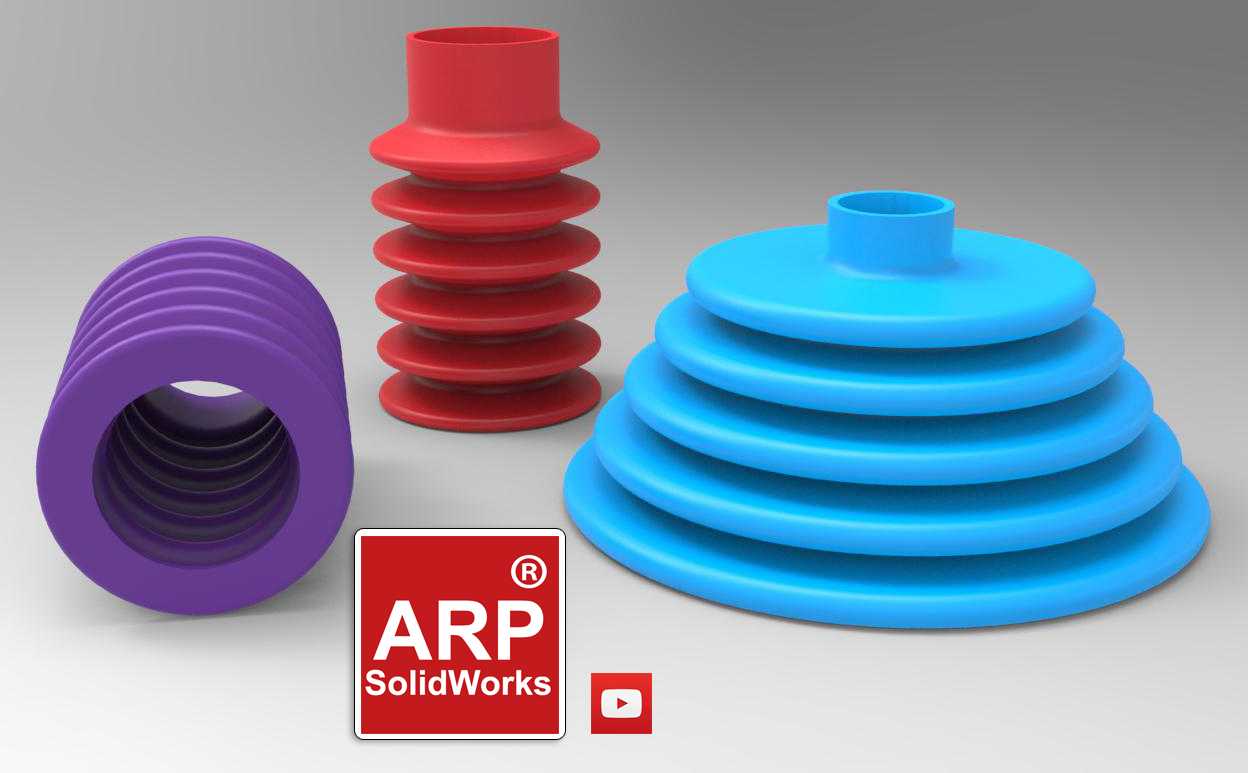

　　这类波纹风箱是汽车底盘与舱内管线、活动连接部位常用的柔性防护部件，日常装车场景里，多布置在转向拉杆、换挡操纵机构、线束过孔、空调风道活动段这类存在相对位移的位置，核心作用是隔绝外界泥沙、灰尘、水渍侵入配合间隙，同时补偿部件运动过程中的行程偏移，避免硬质连接在颠簸、转向动作下出现拉扯断裂。从结构设计逻辑来看，三款不同构型的风箱分别对应不同的安装空间与运动行程需求：紫色直筒多波纹款的轴向伸缩比控制在1:1.8，波纹的波峰圆角做了R2.3的过渡处理，波谷位置预留了0.8mm的壁厚加强筋，适合安装在横向位移量较小、径向空间受限的转向柱下段位置，安装时两端通过卡箍箍紧在对接的硬质接头上，波纹段的折角全部做了圆弧过渡，

　　避免反复伸缩过程中应力集中导致的橡胶开裂。红色阶梯式多波纹款的轴向伸缩比可达1:2.7，每一层波纹的外径从下到上逐层收窄，底部法兰边做了3mm的加厚处理，适合布置在换挡机构的活动连杆位置，这类位置的运动轨迹不仅有轴向伸缩，还存在小角度的偏摆，阶梯收窄的结构可以在偏摆时让相邻波纹的挤压变形更均匀，不会出现局部折死的情况，同时底部加厚法兰可以直接卡在车身钣金的安装孔位上，不需要额外的固定支架，减少装配工序。蓝色宽幅矮波纹款的整体高度更低，波纹层数少但单波的伸缩行程更大，径向尺寸覆盖范围宽，适合用在空调风道的活动连接段，这类位置不需要太大的轴向伸缩量，但需要保证通风通路的截面积不会因为风箱变形出现大幅缩减，宽幅波纹的内壁做了光滑过渡处理，

　　风阻系数比窄波纹款低40%左右，同时波纹的波距设计为12mm，在车身产生扭转形变时，风箱可以通过径向的轻微形变吸收安装错位量，避免风道对接处出现漏风问题。设计这类橡胶风箱时，首先要确认两端对接接头的外径尺寸，风箱端口的内径要比接头外径小0.5-1mm，保证卡箍锁紧后有足够的抱紧力，不会在车辆振动过程中脱落；其次要核算安装位置的最大运动行程，风箱的自由长度要比最小安装距离长15%，最大拉伸长度要比极限运动距离长10%，预留足够的安全余量，避免拉伸到极限位置拉裂波纹；还要考虑安装空间的边界约束，风箱压缩到最短状态时的最大外径不能和周边的管线、钣金件产生运动干涉，波纹的波峰圆角不能小于R1.5，否则橡胶硫化成型时容易出现缺胶，

　　长期使用也会因为应力集中提前老化。实际装车验证中，这类风箱的耐温范围要覆盖-40℃到120℃，满足北方冬季低温与夏季舱内高温的使用环境，波纹的壁厚控制在1.2-1.5mm之间，壁厚过薄会导致防护强度不足，容易被碎石击破，壁厚过厚则会增大伸缩阻力，影响操纵机构的操作手感。不同构型的风箱在安装时的固定方式也有区别，直筒款多采用双卡箍固定，两端分别锁紧在运动件与固定件上；阶梯款底部带集成法兰的，可以直接卡接在车身预留的安装槽内，上端再用卡箍固定在活动杆上；宽幅风道款的两端通常做了硬边包胶，直接套在风道接头上用卡扣固定即可，不需要额外的卡箍。在三维建模过程中，这类柔性件的建模要优先保证波纹曲面的连续性，相邻波纹的过渡面要做到G2连续，避免后续导出工程图时出现轮廓线断裂，同时要预留出橡胶件的收缩率，通常丁腈橡胶的收缩率取1.5%-2%，建模时按照放缩后的尺寸绘制，保证硫化成型后的尺寸符合装配要求。另外要注意，风箱的波纹段不能设计成等壁厚结构，波谷位置的壁厚要比波峰位置厚0.3mm左右，因为波谷位置是伸缩变形时应力最集中的区域，加厚处理可以大幅提升部件的疲劳寿命，经过台架反复伸缩测试，这种不等壁厚设计的风箱，循环寿命可以达到等壁厚结构的2.3倍，满足整车10年或20万公里的使用要求。
