快插式柔性气动软管组件三维设计

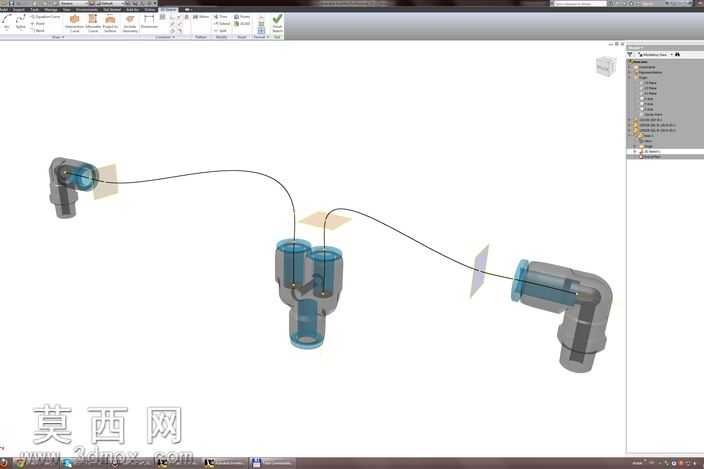

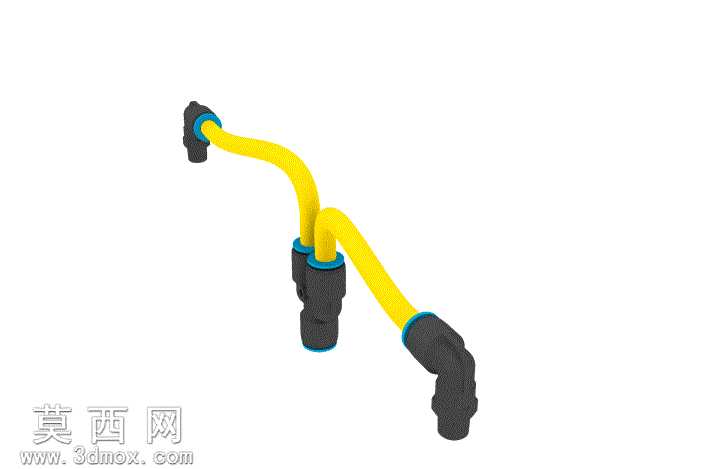

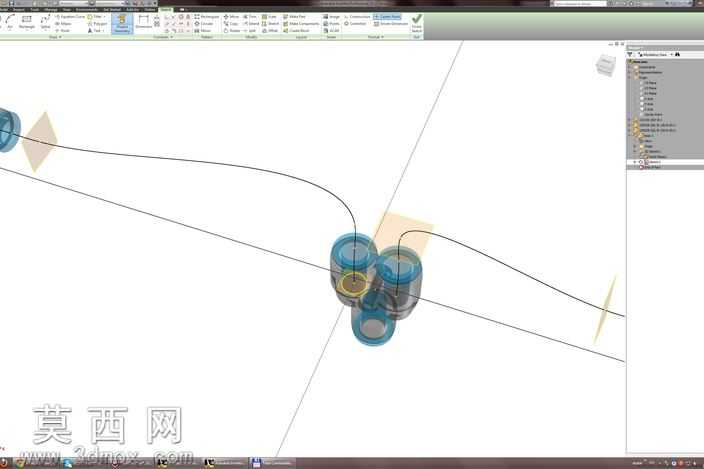

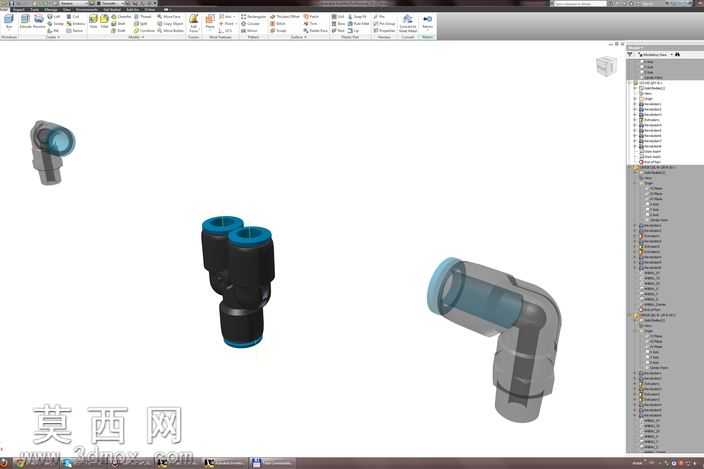

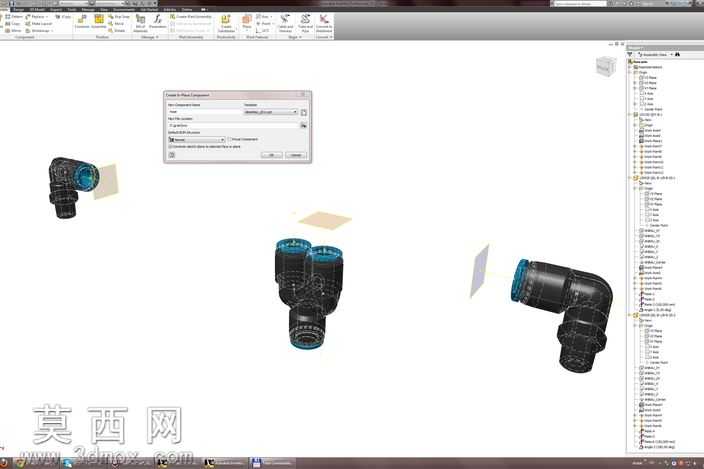

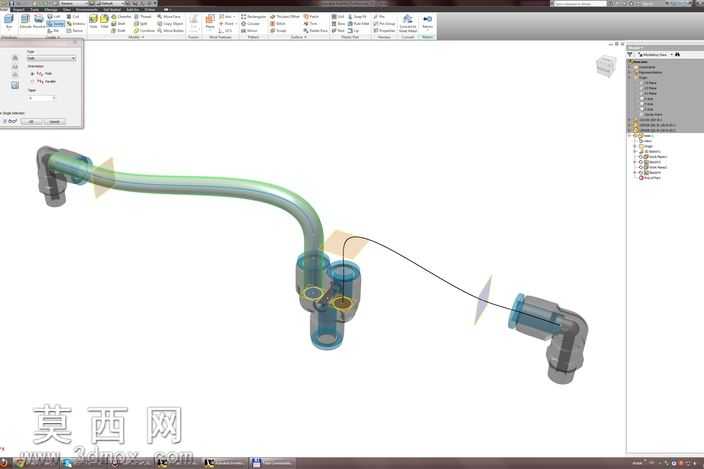

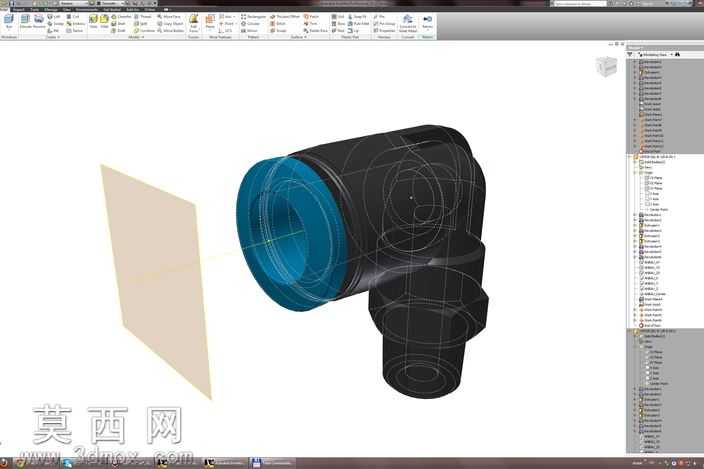

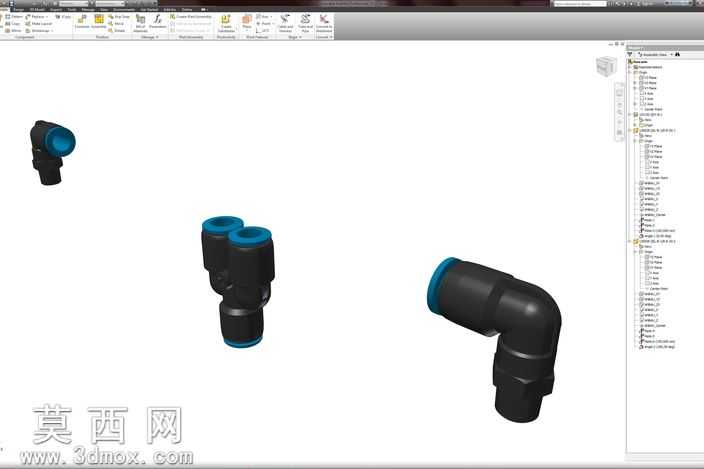

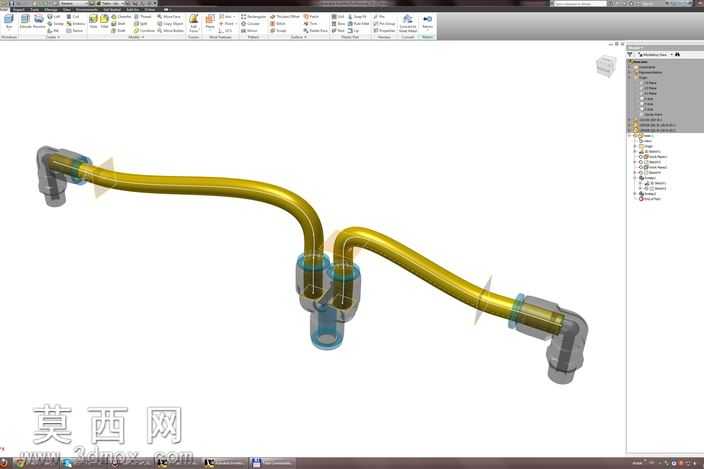

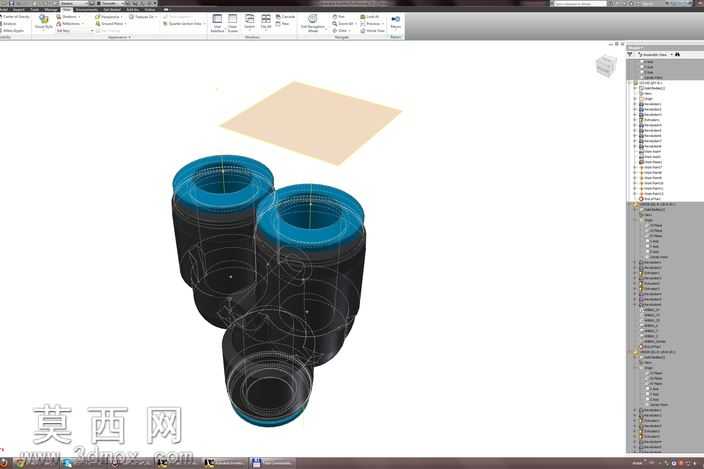

本作品为快插式柔性气动软管组件的三维建模成果，整体采用参数化设计思路完成搭建，核心围绕柔性管线的形态可控性展开设计，适配气动系统中需要灵活走线的安装场景。建模过程中首先完成两端快插接头的结构搭建：接头主体采用哑光硬质工程塑料质感，表面做细微的防滑纹理处理，接头端部的密封卡圈采用亮蓝色弹性橡胶材质，通过材质参数的区分清晰呈现不同部件的功能属性，接头内部的卡簧、密封槽结构均按照实际快插接头的装配逻辑做了还原，保证结构的合理性。柔性软管部分是本次建模的核心，采用样条曲线驱动的扫描特征完成主体建模，通过控制路径曲线的曲率、折弯半径，还原柔性软管自然弯曲的真实形态，避免生硬的直角折弯，同时预留了曲线参数调整接口，可根据实际安装场景的走线需求快速调整软管的弯曲走向、长度参数，实现灵活适配。软管材质设置为半哑光的黄色聚氨酯材质，表面添加细微的磨砂质感，还原工业气动软管的真实视觉效果，软管与接头的衔接处做了自然的过渡处理，模拟软管插入接头后的压紧贴合状态，无生硬的拼接缝隙。渲染阶段采用柔和的工业场景光源，通过多角度打光突出软管的弯曲弧度、接头的结构细节，不同材质的反光度、粗糙度参数经过反复调试：硬质接头的反光度稍高，橡胶密封圈呈现弱反光的弹性质感，软管表面则呈现适中的漫反射效果，整体视觉效果贴近实物。设计过程中重点考量了柔性管线的参数化逻辑，将曲线长度、折弯角度、接头朝向均设置为可驱动参数，使用者可根据不同的设备布局需求快速调整模型形态，无需重新搭建基础特征，大幅提升了模型的复用性，可直接用于气动系统布局演示、设备装配模拟、教学演示等多个场景，完整还原了柔性软管组件的装配关系与形态特征。
