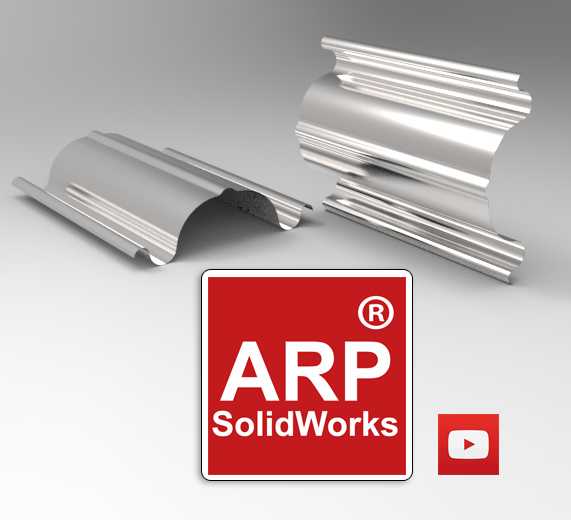

查帕古建弧形自支撑金属屋面板构件

　　这类弧形带肋的金属压型构件，最早可追溯到古典建筑的屋面支撑体系设计，核心作用是在大跨度无中间立柱的空间上方，构建连续稳定的屋面围护与承重结构，目前在仿古公共建筑、大跨度场馆、遗址复原类建筑的屋面系统中仍有广泛应用。从实际工程落地的角度看，这类构件的设计核心首先要匹配不同跨度下的受力需求，当应用在常规内部有辅助支撑的屋面场景时，单段构件的水平覆盖跨度可控制在18米区间内，此时构件自身的截面惯性矩足以承担屋面恒载、常规雨雪荷载以及检修活载，不需要额外增设次梁支撑，能够大幅减少屋面系统的构件数量，降低现场安装的拼接工作量。如果是应用在对水平位移有一定容错要求的圆顶类曲面屋面，构件的单段支撑跨度可放宽至30米，这一设计参数的调整，本质是通过截面的弧形构型抵消曲面屋面变形带来的附加应力，避免构件在温度变形、结构微沉降过程中出现应力集中断裂的问题。

　　从结构设计思路来看，构件表面的多道平行凸肋并不是单纯的装饰造型，每一道肋的高度、弯折角度都经过受力验算，相当于在薄板基材上集成了多道纵向加强筋，在不增加板材整体厚度的前提下，大幅提升构件纵向的抗弯刚度，同时相邻构件拼接时，凸肋与凹槽可以形成嵌合式的搭接结构，配合密封胶条就能实现可靠的防水效果，不需要额外设置外露的固定件，能够保证屋面外观的整体性，这一点在仿古类建筑的外观要求下尤为重要。构件的弧形曲率并非统一固定值，设计时需要根据屋面的整体曲面曲率做参数化匹配，保证每一段构件安装后能够顺滑衔接，形成连续的曲面轮廓，避免出现折线错台影响外观与防水性能。

　　在安装边界的考量上，这类构件的两端支撑节点需要预留一定的滑动余量，因为金属材料在昼夜温差、季节温差下会产生明显的热胀冷缩变形，如果两端完全固定锁死，累积的温度应力会导致构件拱起变形甚至拉裂搭接缝。构件的搭接长度需要根据屋面坡度做对应调整，坡度越小的屋面，搭接长度需要适当加长，防止雨水在风压作用下倒灌进搭接缝隙。从加工成型的角度看，这类构件需要通过连续辊压冷弯工艺一次成型，避免多次弯折造成板材内部应力残留，成型后还需要对构件的边缘做卷边处理，既可以提升边缘的刚度，也能避免锋利的板材边缘划伤施工人员，同时卷边结构也能作为相邻构件搭接时的定位基准，提升现场安装的对位效率。

　　在实际项目应用中，这类自支撑构件相比传统的屋面板加檩条的双层结构，能够减少30%左右的屋面系统自重，对于大跨度建筑的主体结构承重要求更低，尤其适合在遗址复原类项目中使用——这类项目往往不允许在原有遗址范围内增设过多的支撑立柱，大跨度自支撑构件可以在不破坏遗址本体的前提下完成屋面覆盖，兼顾文物保护与建筑功能需求。同时金属材质的构件本身耐候性较强，表面做防腐涂层处理后，可以适应户外复杂的温湿度变化，长期使用不需要频繁更换维护，降低建筑全生命周期的运维成本。设计这类构件的三维模型时，需要重点控制每道加强肋的位置精度与弧形轮廓的顺滑度，因为相邻构件的拼接完全依靠肋与槽的配合，一旦尺寸出现偏差，现场安装时就会出现拼缝过大、无法嵌合的问题，直接影响施工进度与屋面的最终性能。
