带法兰安装座的多通油路连接阀体结构

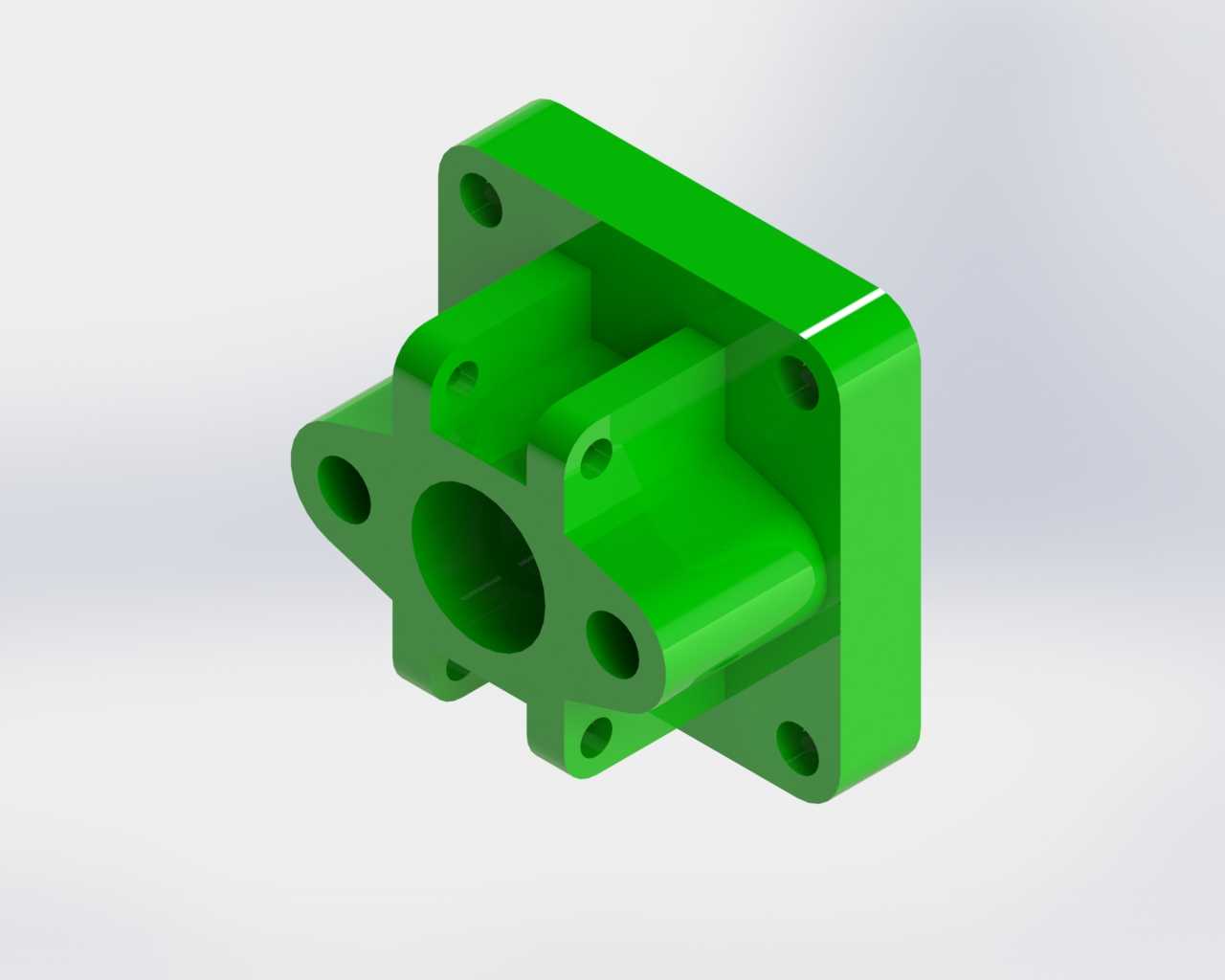

　　这类带方形法兰安装基座的多通连接结构，常见于中小型液压站的油路分配单元、小型气动设备的气路转接节点，也会出现在低压润滑系统的管路排布中，承担不同方向管路的汇流、分流以及流向转接作用，同时依靠自身的法兰结构直接固定在设备壁板、阀组安装面或者动力单元的壳体上，不需要额外设计独立的安装支架，能有效压缩管路排布的占用空间。从结构细节来看，主体一侧的方形法兰上均匀分布四个安装通孔，孔位采用对称式布局，安装时可以根据管路走向选择0度、90度、180度、270度四个方向进行固定，适配不同设备的安装空间朝向，法兰的贴合面做了平面度公差控制，安装时配合密封垫片可以保证结合面不会出现流体渗漏的问题。主体向外延伸出多个不同孔径的连通接口，

　　各个接口的轴线分别朝向不同的空间方向，避免外接管路时出现管路弯折半径过小、相邻管路接头干涉的问题，接口的内孔做了贯通处理，流道内壁的过渡位置采用圆弧过渡设计，能减少流体在流道内部的压力损失，降低流体冲刷带来的噪音和结构振动。设计这类结构的时候，首先要根据对接管路的通径确定各个接口的内孔尺寸，保证通流面积满足系统的流量要求，避免通流过小造成系统压力损失过大；其次要核算法兰安装孔的中心距以及孔边到法兰边缘的距离，保证安装螺栓有足够的操作空间，不会出现扳手无法就位的情况；另外要注意各个外接接口的外伸长度，既要保证管接头拧紧时有足够的螺纹啮合长度，也要避免外伸过长造成结构整体尺寸偏大，和周边其他零部件产生空间干涉。从安装边界来看，

　　方形法兰的外轮廓尺寸决定了安装面需要预留的最小平面空间，安装时法兰背面和设备安装面完全贴合，各个接口的外伸长度决定了结构在垂直法兰方向以及各个侧向的占用空间，设计排布周边管路和其他元件的时候，需要在每个接口的轴线方向预留出管接头安装以及管路弯折的操作空间，避免后期装配时出现无法拧动接头、管路无法正常排布的问题。这类结构的壁厚设计需要兼顾强度和轻量化要求，流道外侧的壁厚要能承受系统额定工作压力下的应力，不会出现受压变形甚至破裂的问题，同时在各个接口和主体连接的位置做了加强筋过渡，避免管路受外力拉扯的时候出现接口断裂的情况。实际应用中，这类转接结构可以替代多个直角接头、直通接头的组合排布，减少管路中的接头数量，也就减少了潜在的渗漏点，

　　同时能让管路排布更加规整，方便后期的设备维护和故障排查，在紧凑型液压动力单元、小型自动化设备的气路系统、机床的润滑系统中都有非常广泛的应用。建模过程中需要重点关注各个流道的贯通性，不能出现流道错位、内壁残留台阶的问题，否则会造成流道通流面积变小，甚至出现杂质积存堵塞流道的情况；另外法兰安装孔的位置度公差需要严格控制，保证安装时能和设备安装面上的螺纹孔精准对位，不会出现孔位偏差导致无法装配的问题。
