双铰轴连接杠杆式传动支撑构件

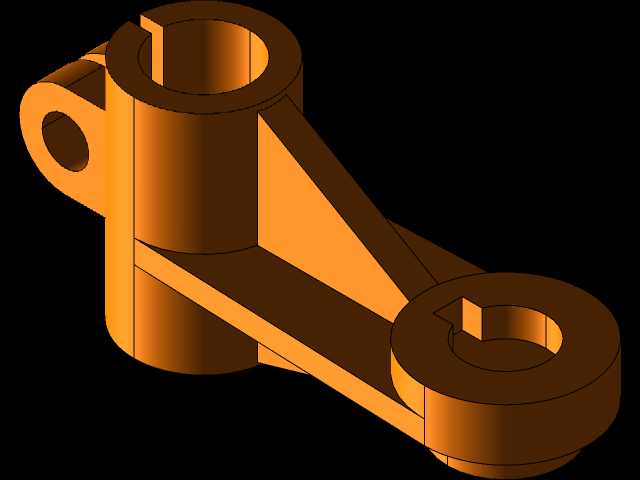

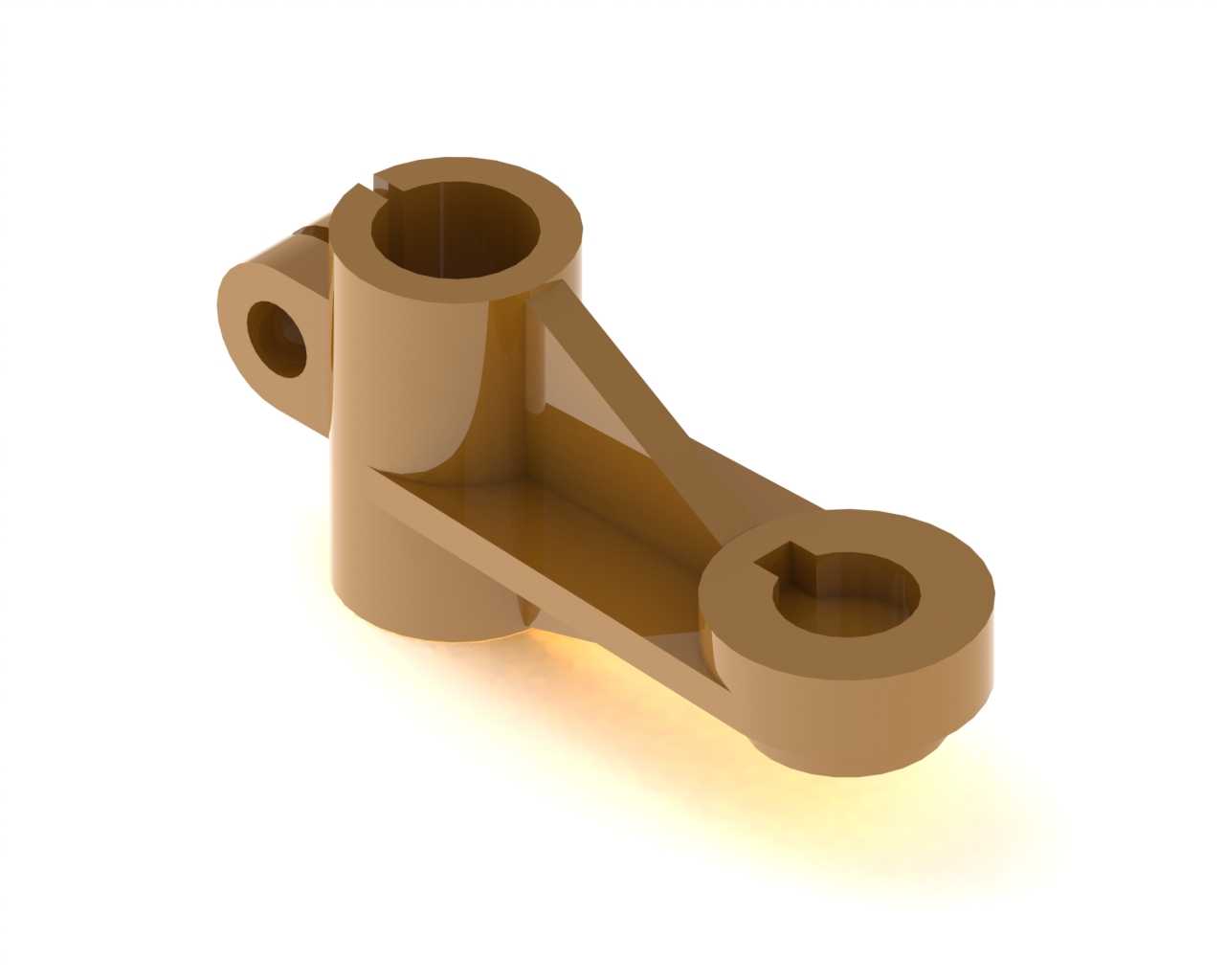

　　这类双铰轴杠杆式支撑构件，在轻工自动化输送线、小型专用工装夹具、农用机械操纵机构里的出镜率极高，很多刚接触结构设计的工程师容易把它当成普通连接件处理，实际在装配链路里它承担的是力的转向传递、行程位移放大两个核心作用，并非简单的结构补强件。先从实际安装场景说，构件上两个带键槽的轴孔，分别对应动力输入侧的转轴和执行端的从动销轴，键槽的开设方向是经过受力校核的，大直径轴孔作为固定摆动支点，要承受整个杠杆往复摆动带来的交变径向载荷，所以孔壁的厚度设计留足了安全余量，避免长期摆动出现孔壁磨损失圆的问题；小直径轴孔作为执行端连接点，孔径公差要匹配配套销轴的间隙配合要求，保证摆动过程中无卡滞，同时不会因为间隙过大产生传动回程误差。

　　中间的连接臂采用了变截面的加强筋结构，不是等厚度的直板设计，靠近大直径支点的位置筋条厚度更大，往小直径连接端逐步收窄，这种设计是根据杠杆受力的弯矩分布来的，支点位置弯矩最大，需要更高的截面惯性矩来抵抗弯曲变形，往执行端弯矩逐步降低，适当减薄厚度可以在保证结构强度的前提下降低整体自重，减少摆动过程中的惯性冲击，对于高频往复运动的机构来说，自重降低能有效减少驱动端的负载损耗。两个轴孔的中心距是这个构件最核心的安装尺寸，直接决定了传动比和执行端的行程大小，设计时这个尺寸公差一般控制在±0.05mm以内，一旦中心距偏差过大，要么会出现装配时连杆别劲，要么会导致执行端行程达不到设计要求，比如在工装夹具的压紧机构里，

　　中心距偏短会导致压紧行程不足，工件无法被可靠压紧，中心距偏长则会出现压紧过位，夹伤工件表面甚至导致构件变形。构件侧面的三角加强筋是和主体一体加工成型的，筋的高度没有超过轴孔的外圆端面，避免安装时和相邻的垫片、轴承端盖产生干涉，很多新手建模时容易忽略这个安装边界，把筋做的和轴孔端面齐平甚至高出，实际装配时就会发现零件装不进去，还要二次修配。从受力角度分析，这个构件在工作时主要承受的是平面内的弯曲载荷，几乎没有轴向的力，所以轴向的厚度不需要做的过大，只要能满足键槽的挤压强度要求即可，键槽的深度也是按照标准键的尺寸来设计的，既保证键连接的扭矩传递能力，又不会因为键槽过深削弱轴孔的结构强度。在实际设备维护中，

　　这类构件的常见失效点一个是小直径轴孔的磨损，因为执行端的连接销轴在往复摆动时会有微量的相对转动，如果润滑不到位很容易出现磨粒磨损，导致孔和轴的配合间隙变大，传动精度下降；另一个失效点是加强筋和臂身的连接位置，如果交变载荷超过设计阈值，会在应力集中的位置产生疲劳裂纹，所以设计时在筋和臂身的交接处都做了圆角过渡，避免直角带来的应力集中问题。这类构件的材质一般选用45号钢或者铸钢，表面做发黑处理防锈，部分有轻量化要求的场合也会用高强度铝合金加工，但铝合金的孔位需要加装钢套来提升耐磨性能。在装配调试时，要保证两个轴孔的轴线平行度误差在允许范围内，否则摆动过程中会产生额外的侧向力，加速孔位和销轴的磨损，还会导致整个传动机构运行阻力变大，驱动电机负载异常升高。很多人在做这类构件的三维建模时，容易忽略安装时的扳手空间，其实在两个轴孔的周边，都预留了足够的紧固件操作空间，比如大轴孔端的紧定螺钉安装位置，旁边没有其他结构遮挡，方便装配时用扳手拧紧螺钉，小轴孔端的开口销安装位置也留足了操作间隙，不用额外拆卸周边零件就能完成开口销的装拆。
