螺旋轨道滚珠循环云石机机械结构

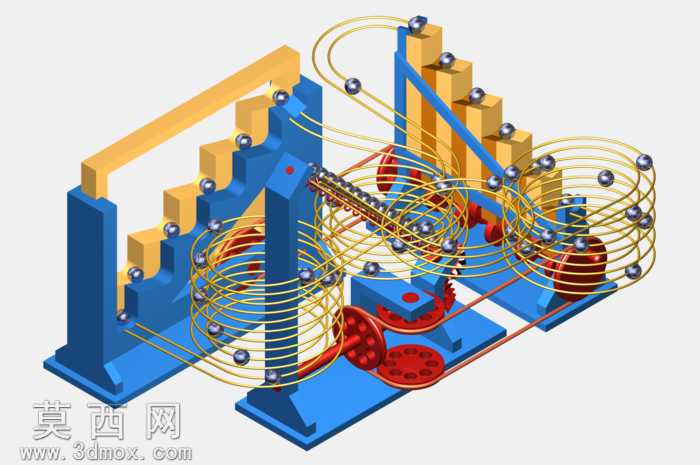

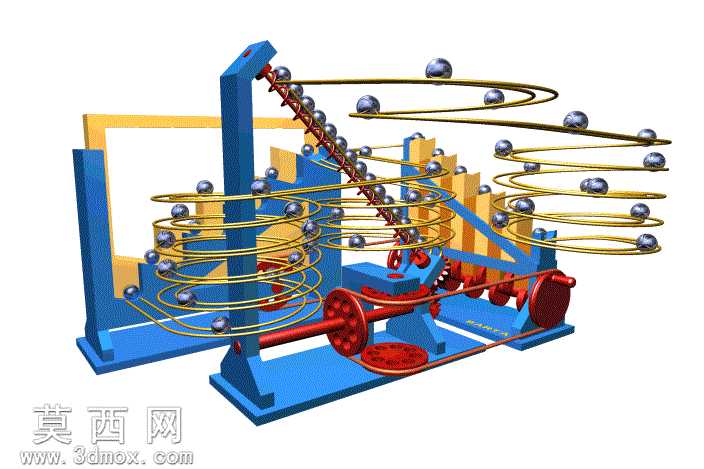

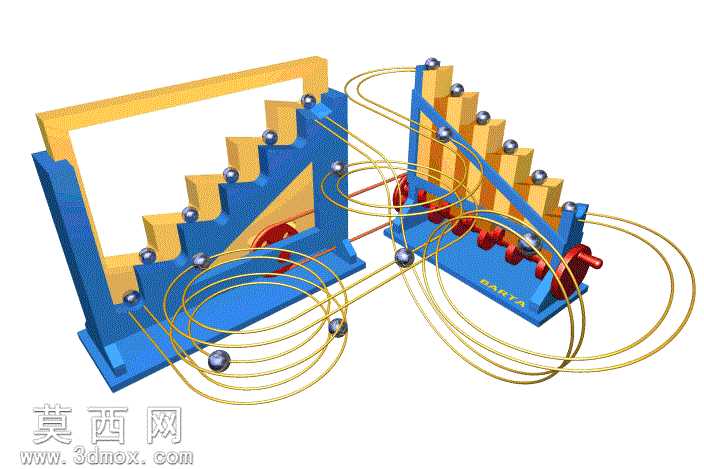

本作品为一款趣味动力学演示类机械结构，以滚珠循环输送的螺旋轨道为核心展示内容，整体采用三维建模软件完成全参数化设计，建模过程中对每一处零件的尺寸配合、运动干涉都做了严谨校验，确保虚拟装配后各运动部件可顺畅完成预设动作。模型的材质渲染区分明确，支撑框架采用哑光蓝色工程塑料质感，传动杆件、轨道结构采用亮面金色金属材质，传动轮、凸轮等动力部件采用哑光红色金属质感，金属滚珠采用高反光镀铬材质，不同材质的光影对比清晰，既突出了各部件的功能分区，也让整体视觉效果层次分明，直观展现机械结构的精巧美感。结构设计上，底部设置同轴联动的带轮、凸轮与曲柄传动组，通过统一的动力输入即可驱动整套机构运行：一侧的抬升结构将金属滚珠逐一输送至顶层螺旋轨道入口，滚珠沿多层螺旋轨道依靠重力滚动下滑，过程中经过多段不同曲率的环形轨道、换向轨道，最终回流至底部抬升结构的进料位置，形成完整的循环运动链路。设计思路围绕重力与机械传动的结合展开，通过螺旋轨道的曲率设计控制滚珠的滚动速度，通过凸轮与连杆的配合实现滚珠的精准抬升与送料，每一段轨道的衔接位置都做了平滑过渡处理，避免滚珠运行中出现卡滞、脱落的问题，同时传动部件的布局充分考虑了动平衡，减少机构运行时的晃动与卡顿。该模型既可以作为机械动力学的教学演示教具，直观展示重力传动、凸轮连杆机构的工作原理，也可作为创意机械摆件的设计参考，整体结构精巧，运动逻辑清晰，将机械结构的理性美感与循环运动的趣味性充分结合，展现了机械设计中创意与工程性的融合。
