曲面屏家用液晶电视整机结构设计

　　做消费电子结构设计快十二年，经手的显示类终端结构方案不下四十套，曲面电视的结构设计和常规平板电视的逻辑差异，从最初的屏体贴合公差控制到后期的整机落地安装，每一环都要抠实际使用场景的细节。先从实际落地的场景说，这类曲面屏电视主要适配家庭客厅观影、小型会议室展示、线下门店的产品演示场景，核心用途是通过符合人眼视度的弧面屏体，减少屏幕边缘到观看者视线的距离差，降低长时间观看的视觉疲劳，同时在同等视距下拓宽横向可视角度，避免平板电视侧边观看时的色彩偏移、亮度衰减问题。

　　做这个结构方案的时候，最先敲定的不是外壳造型，而是屏体的曲率匹配边界。常规家用55寸曲面屏的曲率一般选4000R，这个曲率对应的最佳观看距离是2.8米到3.5米，刚好匹配国内多数刚需户型客厅的沙发到电视墙的间距，不会因为曲率过大导致画面边缘变形，也不会因为曲率过小失去曲面的沉浸感优势。屏体的固定结构没有用常规平板电视的四周包边压合，而是采用了背部中框多点位支撑的方案，因为曲面玻璃的应力分布和平板玻璃完全不同，四周硬压很容易导致屏体边角应力集中，运输过程中受颠簸就会出现屏裂，支撑点位选在屏体背部金属背板的应力分散区，每个支撑点都加了1.5mm厚的硅胶缓冲垫，既可以抵消装配公差，也能吸收运输和日常使用中的振动。

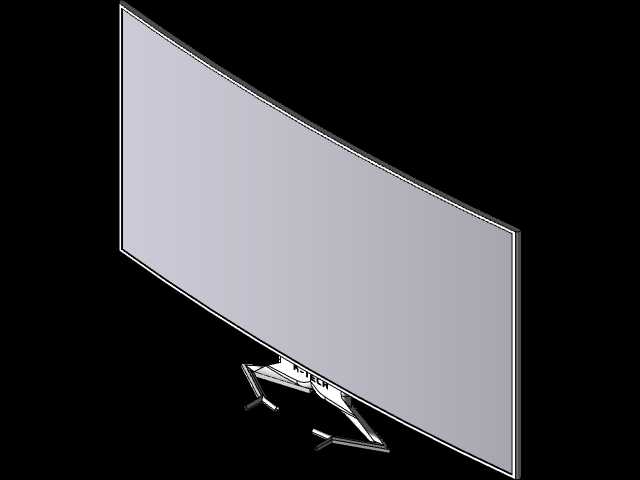

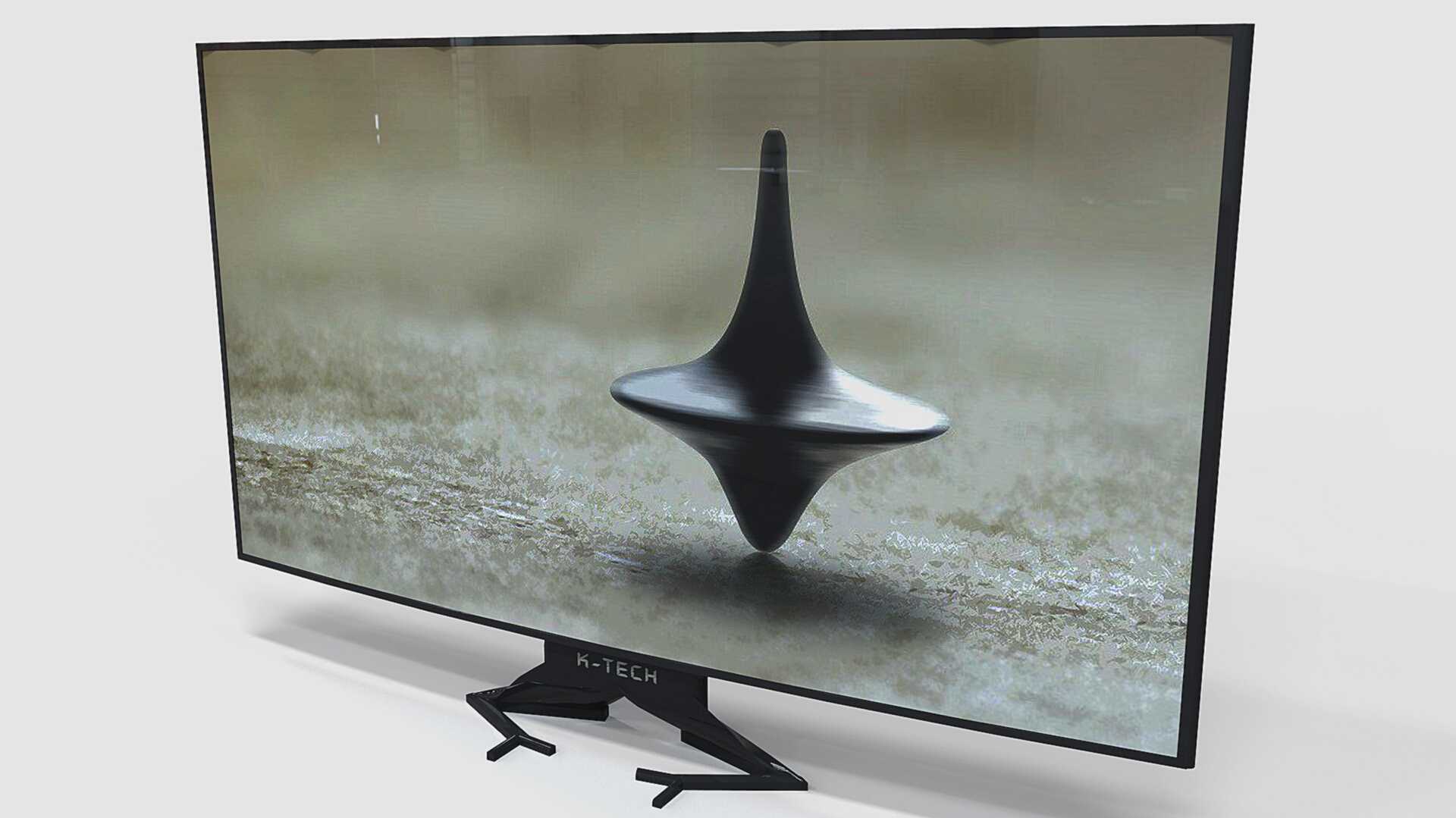

　　底座的设计是整个方案里调整次数最多的部分，最初做的是常规的两脚直插式底座，打样后做重心测试发现，曲面屏的重心比同尺寸平板电视更靠前，因为屏体向前弧面突出，整机重心前移了12mm，直插底座的前倾倾覆力矩超过了安全阈值，放在稍软的布艺电视柜上，稍微碰到屏幕上部就有前倾的风险。后来改成了图里的分叉式V型底座，两个支撑脚向外张开15度，支撑脚的触地位置比原方案向外延伸了35mm，同时把底座和中框的连接点从屏体下沿位置下移了20mm，让整机重心落在两个支撑脚的中心连线以内，做15度倾角倾覆测试的时候完全符合家电安全标准。底座表面做了哑光磨砂处理，支撑脚底部贴了3mm厚的防滑橡胶垫，既避免刮花电视柜表面，也能防止日常擦拭屏幕的时候整机滑动。

　　背部中框用的是ABS+PC混合材质，壁厚控制在2.2mm，既保证结构强度，也能控制整机重量，中框上的散热孔没有开在背部正上方，而是开在背部下沿和顶部的斜切面上，因为多数家庭会把电视挂装在墙上，背部正上方贴墙的话散热孔会被挡住，斜切面的散热孔不管是座装还是挂装，都能形成自然的热对流通道，长时间高亮度播放的时候，屏体背部的温度可以控制在42摄氏度以内，不会因为积热导致屏体背光模组加速老化。接口区域做了内凹式设计，所有HDMI、USB、电源接口都集中在背部右侧的内凹区，插线的时候不需要把电视从墙上搬下来，手从侧边伸进去就能操作，接口边缘做了R2的圆角导边，避免插线的时候刮伤线材外皮。

　　安装边界的参数是做结构设计时必须提前卡死的，座装状态下整机的底部离放置面的高度是75mm，刚好可以放下多数常规尺寸的回音壁，不会遮挡屏幕下沿；挂装的话用的是标准200*200mm的VESA挂孔，挂孔位置做了内嵌的金属衬套，避免塑料螺牙滑牙，挂装后屏体背部离墙面的距离控制在55mm，既留够了插线和散热的空间，也不会让电视离墙太远显得突兀。屏幕下沿的品牌标识区域做了下沉式设计，标识是镶嵌在中框上的，不是后期粘贴的，避免长时间使用后标识脱落。整机的前边框宽度控制在8mm，属于窄边框设计，边框和屏体的贴合处做了0.3mm的溢胶槽，打胶装配的时候多余的胶水会溢到槽里，不会流到屏幕正面影响外观。

　　实际做结构验证的时候，还特意做了按键的手感调试，实体按键设在背部下沿的右侧，是五向导航键，按键的按压力度控制在1.8N，行程1.2mm，盲操作的时候很容易找到按键位置，不会因为按键太硬按不动，也不会因为太轻误触。扬声器的出音孔开在屏幕下沿的正前方，不是朝后或者朝下的设计，声音可以直接传到观看区域，不会因为被墙面或者电视柜反射导致音质发闷。整个结构设计没有做多余的装饰件，所有的造型设计都是为功能服务，比如中框的弧度除了匹配屏体曲率，还能提升中框的结构强度，相同壁厚下，弧形中框的抗扭强度比平直中框高30%左右，不需要额外加加强筋就能满足强度要求，也能控制整机的成本。
