工业面板式PC触摸屏结构设计

　　做工业现场的人机交互终端选型时，面板式PC触摸屏是绕不开的一类设备，这类设备和消费级平板的设计逻辑完全不同，所有结构细节都围绕工业场景的长期稳定运行展开。先从安装边界说起，这类面板式触控终端普遍采用嵌入式安装方案，前面板的边框宽度会预留密封胶条的安装位，安装时只需要在机柜面板上开出对应尺寸的矩形安装孔，将设备从正面嵌入后，通过背部的卡扣或者压块锁紧，就能实现前面板和机柜表面的齐平安装，前面板的防护等级普遍能达到IP65级别，可阻挡车间内的切削液飞溅、粉尘侵入，这是消费类平板完全不具备的结构特性。

　　从实际应用场景来看，这类触控终端覆盖的工况跨度极大，在离散制造的机加工车间，它会被安装在机床操作侧的机柜上，承担加工程序调用、设备状态监控、加工参数调整的交互功能，操作人员戴着手套也能完成触控操作，不需要额外外接鼠标键盘，减少了操作工位的外设占用；在自动化流水线的主控工位，它会作为整条产线的人机交互入口，实时显示各工位的运行数据、故障报警信息，操作人员可直接在屏幕上完成产线节拍调整、工位启停控制；在暖通空调、水处理这类公用工程设备的控制柜上，它会承担设备运行参数显示、工况切换的功能，长期在温湿度波动较大的环境下连续运行，对结构的抗形变、元器件的耐老化性能都有较高要求。

　　在功能特性的结构匹配上，这类设备的触控层普遍采用电阻式或者工业级电容式触控方案，对应的前面板玻璃会做钢化处理，厚度通常在3mm以上，表面做防眩光硬化涂层，避免车间照明光线反射导致的屏幕内容看不清的问题，同时能抵抗日常操作中的硬物剐蹭，不会因为长期触摸出现表面划痕影响显示效果。屏幕的显示模组和背部的主控板之间会预留足够的散热间隙，部分高功耗型号还会在背部设计无风扇的散热鳍片结构，依靠金属外壳的被动散热完成热量导出，避免散热风扇带来的粉尘吸入、风扇寿命短的问题，适配工业场景7*24小时连续运行的需求。

　　设计思路上，这类设备的结构完全偏向可靠性优先，外壳普遍采用铝合金一体压铸或者型材拼接成型，相比塑料外壳具备更好的抗冲击性能和电磁屏蔽能力，可阻挡车间内变频器、伺服电机工作时产生的电磁干扰，避免屏幕出现花屏、触控漂移的问题。背部的接口区域会做下沉式设计，所有外接的电源、通讯线缆接口都配备紧固螺丝结构，避免设备运行过程中因为车间设备振动导致线缆松脱，接口类型也会根据工业场景需求配置，除了常规的USB、网口之外，还会预留RS232/RS485这类工业常用的串行通讯接口，不需要额外扩展转接就能直接和PLC、工业传感器等现场设备通讯。

　　尺寸设计上，这类面板式PC触摸屏的显示尺寸覆盖从7寸到21.5寸的常用规格，对应的安装开孔尺寸会严格控制公差，保证不同批次的设备都能直接替换安装，不需要重新对机柜开孔改造。前面板的边角会做小圆弧过渡处理，避免安装和维护过程中划伤操作人员，面板和屏幕的贴合处会采用点胶密封工艺，杜绝液体从面板缝隙渗入设备内部。背部的安装挂耳会做可调节设计，适配不同厚度的机柜面板，安装时不需要额外定制安装附件，现场施工的效率更高。

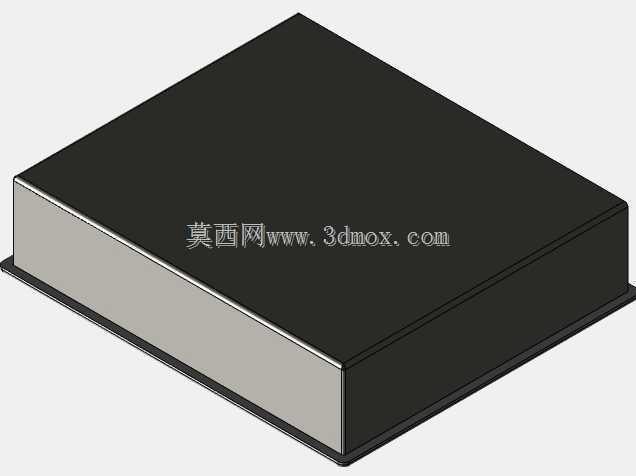

　　很多刚接触工业设备设计的工程师容易把这类设备和消费级平板混淆，实际上两者的结构验证标准完全不同，这类工业触控终端在设计阶段会经过振动测试、高低温循环测试、电磁兼容性测试等多项工业级验证，保证在复杂工况下的长期运行稳定性，不会因为环境温度变化出现外壳形变导致的屏幕漏光、触控失灵问题，也不会因为现场的电磁干扰出现通讯中断、显示异常的故障。在做设备配套的三维建模时，需要重点关注前面板的安装密封位尺寸、背部的接口凸出长度、安装卡扣的活动行程，避免在机柜装配时出现干涉问题，同时要预留足够的线缆弯曲空间，保证外接线缆插接后不会出现过度弯折导致的线缆损坏。
