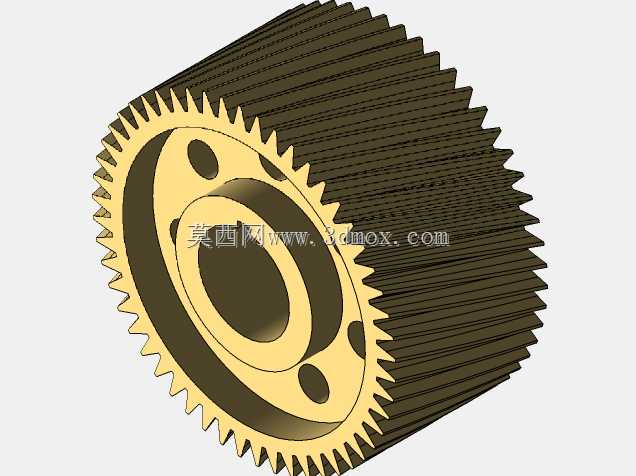

带减重孔斜齿圆柱传动齿轮结构设计

　　这款斜齿圆柱齿轮主要应用在中小载荷的平行轴传动场景中，常见于轻工设备的动力传递单元、小型输送线的减速模块、普通机床的进给传动链路里，和同模数的配对斜齿轮啮合时，相比直齿圆柱齿轮重合度更高，传动过程中轮齿是逐步进入啮合再逐步退出，不会出现直齿啮合时的整齿冲击问题，运行噪音更低，承载能力也更均匀，适合中低速连续运转的传动工况。从结构设计来看，轮缘部分采用等厚度设计，齿宽方向的尺寸经过匹配计算，能保证啮合时的接触线长度覆盖全齿宽的90%以上，避免出现偏载导致的局部齿面磨损；轮辐部分均匀开设了三个圆形减重孔，这三个孔的位置经过受力校核，分布在轮辐受力最小的环形区域，既不会削弱轮体的扭转强度，又能有效降低齿轮自身的转动惯量，

　　减少传动启停时的惯性冲击，同时也能节省加工原材料，降低零件整体重量，对于需要频繁正反转的传动场景来说，更低的转动惯量能有效减少轴系的冲击载荷，延长支撑轴承的使用寿命。轮毂部分采用阶梯孔设计，内孔的公差配合按照过渡配合选取，能够和传动轴实现可靠的周向固定，配合键槽使用时可以传递额定扭矩，不会出现运转时的轮毂打滑问题；轮毂的轴向长度略大于轮缘宽度，安装时可以通过轴肩实现轴向定位，不需要额外加装定位套就能保证齿轮在轴上的安装位置精度，避免啮合时出现轴向窜动。齿形部分采用标准渐开线齿廓，螺旋角选取常用的15度设计，这个角度的斜齿轮既不会产生过大的轴向力，又能保证足够的啮合重合度，

　　轴向力的大小控制在普通深沟球轴承或者圆锥滚子轴承的可承受范围内，不需要额外加装推力轴承来抵消轴向载荷，能简化整个传动箱的结构设计。在安装边界上，齿轮的齿顶圆、齿根圆尺寸都经过标准化设计，和同模数同齿数的标准齿轮具备互换性，不需要定制配对件就能直接替换原有传动系统里的同规格齿轮，维修更换时的适配性很强；轮辐上的减重孔同时也可以作为拆装时的工艺孔，方便使用拉马等工具进行齿轮的拆卸维护，不需要在轮毂上额外设计拆装螺纹孔，进一步简化了零件的加工工序。实际使用中，这款齿轮的轮齿经过受力仿真验证，在额定扭矩下齿根弯曲应力、齿面接触应力都在常用45号钢调质处理的许用应力范围内，正常润滑条件下的使用寿命能满足通用设备的传动需求，

　　不需要进行额外的齿面淬火处理就能应对多数普通工况，加工成本控制在合理区间，适合批量生产应用。设计过程中也充分考虑了加工工艺性，齿形可以通过滚齿机一次加工成型，不需要后续的磨齿工序就能满足普通传动的精度要求，轮辐上的减重孔可以在车削轮坯后直接通过钻床加工完成，轮毂内孔和端面在车床上一次装夹就能加工到位，能有效减少装夹次数带来的形位公差，保证齿轮的端面跳动、径向跳动都在IT7级精度范围内，满足一般传动的精度要求。
