不锈钢双门观察窗分庭设备三维设计

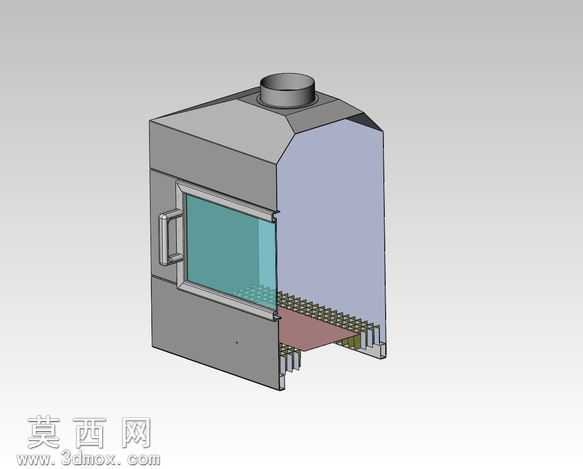

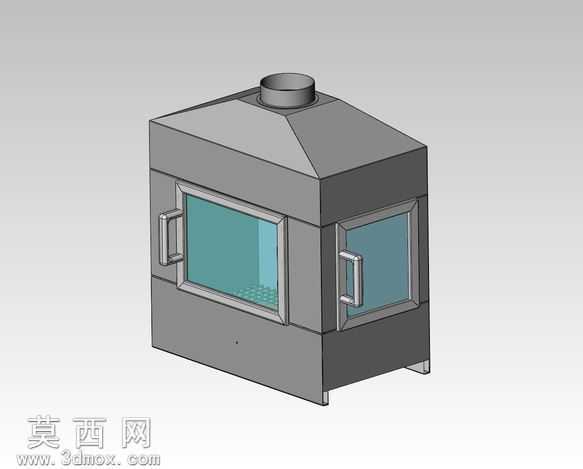

本模型为不锈钢材质分庭设备的三维设计成果，建模阶段采用自顶向下的设计思路，先确定设备整体外轮廓的基准坐标系，依次拆分出底部支撑段、中部腔体段、顶部集气排烟段三个核心结构模块，各模块间预留装配定位基准，保证拼接后整体形位公差符合工业设备设计要求。建模过程中对壳体板材做了等厚处理，还原不锈钢钣金折弯、焊接的工艺特征，边角处做了合理的圆角过渡，避免尖锐直角的设计既符合钣金加工的工艺特性，也提升了设备使用的安全性。设备正面与侧面各设置一扇带金属拉手的密封门，门体嵌入透明观察视窗，视窗与门框间做了压边密封结构建模，还原实际设备的密封观察需求，可在不开启舱门的情况下观察内部工况；顶部设置圆柱形排烟接口，接口处做了法兰翻边结构，方便外接排烟管路，底部设置四个支撑脚，保证设备放置的平稳性。材质渲染阶段，壳体部分赋予哑光不锈钢材质，调整金属粗糙度与反射参数，还原不锈钢板材的真实质感；观察视窗部分赋予半透明玻璃材质，添加轻微的折射与反射效果，模拟钢化玻璃的视觉特征；拉手、支撑脚等结构件赋予拉丝金属材质，区分不同部件的材质差异。结构设计上充分考虑设备的实用性，双门布局可方便不同方向的操作与取放，封闭的腔体结构配合顶部排烟接口可实现内部烟气的集中排出，整体结构紧凑，各部件间的连接关系清晰，可直接用于后续的工程图导出、工艺拆解或虚拟装配验证，完整还原了不锈钢分庭设备的外观特征与结构细节，建模过程中对每一处工艺特征都做了对应还原，不存在过度简化的结构，保证模型与实际工业产品的一致性。
