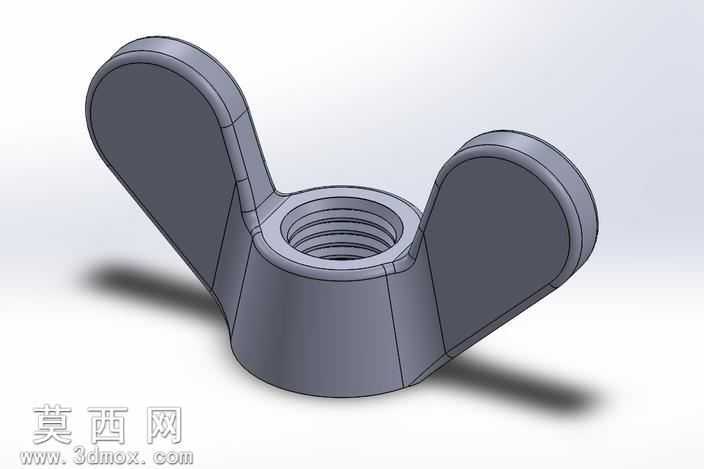

M16规格蝶形翼形螺母三维结构设计

本次设计的M16翼形螺母采用三维参数化建模方式完成，建模过程中首先以公制螺纹标准为核心依据，先绘制螺母主体的回转基体草图，通过拉伸凸台命令生成带锥度过渡的圆柱基座，在基座内部通过螺旋线扫描切除的方式生成符合M16粗牙螺纹标准的内螺纹结构，严格匹配螺纹牙型角、螺距、牙深的规范参数，保证螺纹配合的通用性与互换性。两侧翼耳部分采用对称式结构设计，先绘制单侧翼耳的轮廓草图，轮廓边缘做了大圆角过渡处理，避免尖锐棱角带来的操作划伤风险，通过拉伸命令生成单侧翼耳实体后，以螺母中心轴线为基准做镜像操作，保证两翼的对称度，同时在翼耳与主体基座的衔接位置做了平滑的圆角过渡处理，优化应力分布结构，避免拧紧受力时衔接位置出现应力集中断裂的问题。材质设定上采用常用的碳素结构钢材质参数，渲染时赋予哑光金属质感，通过环境光遮蔽效果清晰展现结构的轮廓细节与曲面过渡，整体结构完全遵循手拧紧固件的人机工程设计逻辑，两翼的张开角度、厚度与握持宽度经过尺寸校核，既保证手动拧紧时能够施加足够的扭矩，又不会因为翼片过大造成安装空间的浪费。建模过程中对所有锐边做了倒角处理，还原实际五金零件的加工工艺特征，内螺纹起始端做了引导锥面设计，方便与外螺纹件的快速对中导入，整体模型结构完整，特征参数符合紧固件行业的通用生产标准，可直接用于装配验证、工装设计参考以及3D打印样件制作，能够满足机械装配、设备维护等场景下的紧固件选型与结构校核需求。
