挖掘机工作臂带铲斗结构三维设计

　　这套三维结构还原的是履带式挖掘机前端核心作业执行组件，也就是日常土方作业里直接接触物料的动臂、斗杆与铲斗铰接总成，是整台设备完成挖掘、举升、卸料动作的核心受力单元。从工程应用场景来看，这类结构广泛适配15-20吨级中型液压挖掘机，常见于市政管网开挖、房地产基坑土方作业、矿山表层剥离、河道清淤、农村宅基地平整等工况，不同工况下对结构的受力冗余、铰接间隙控制要求差异较大，比如矿山作业场景需要额外加厚铲斗斗唇与斗杆下盖板的板材厚度，市政作业则更侧重结构轻量化来降低回转惯量、提升动作响应速度。

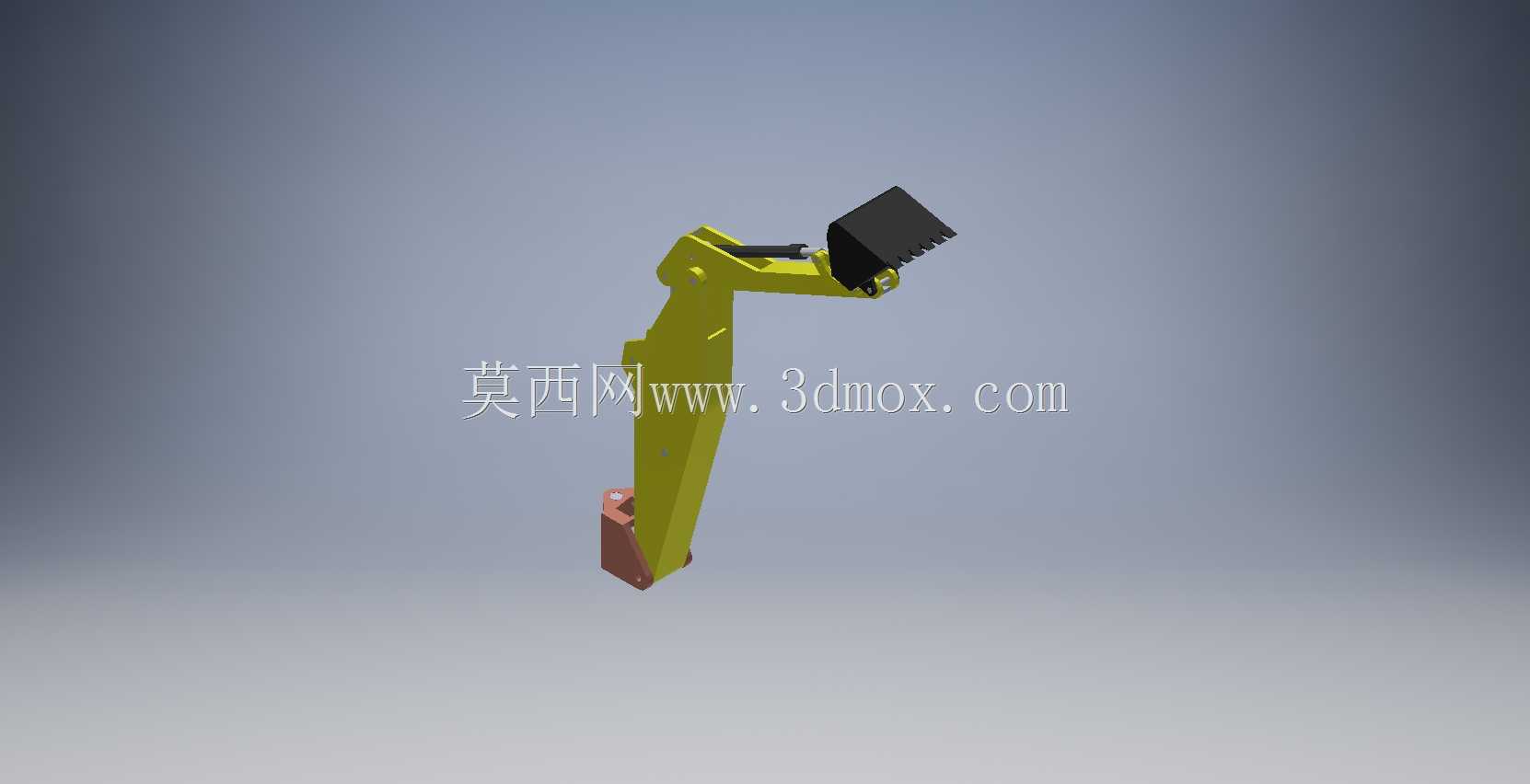

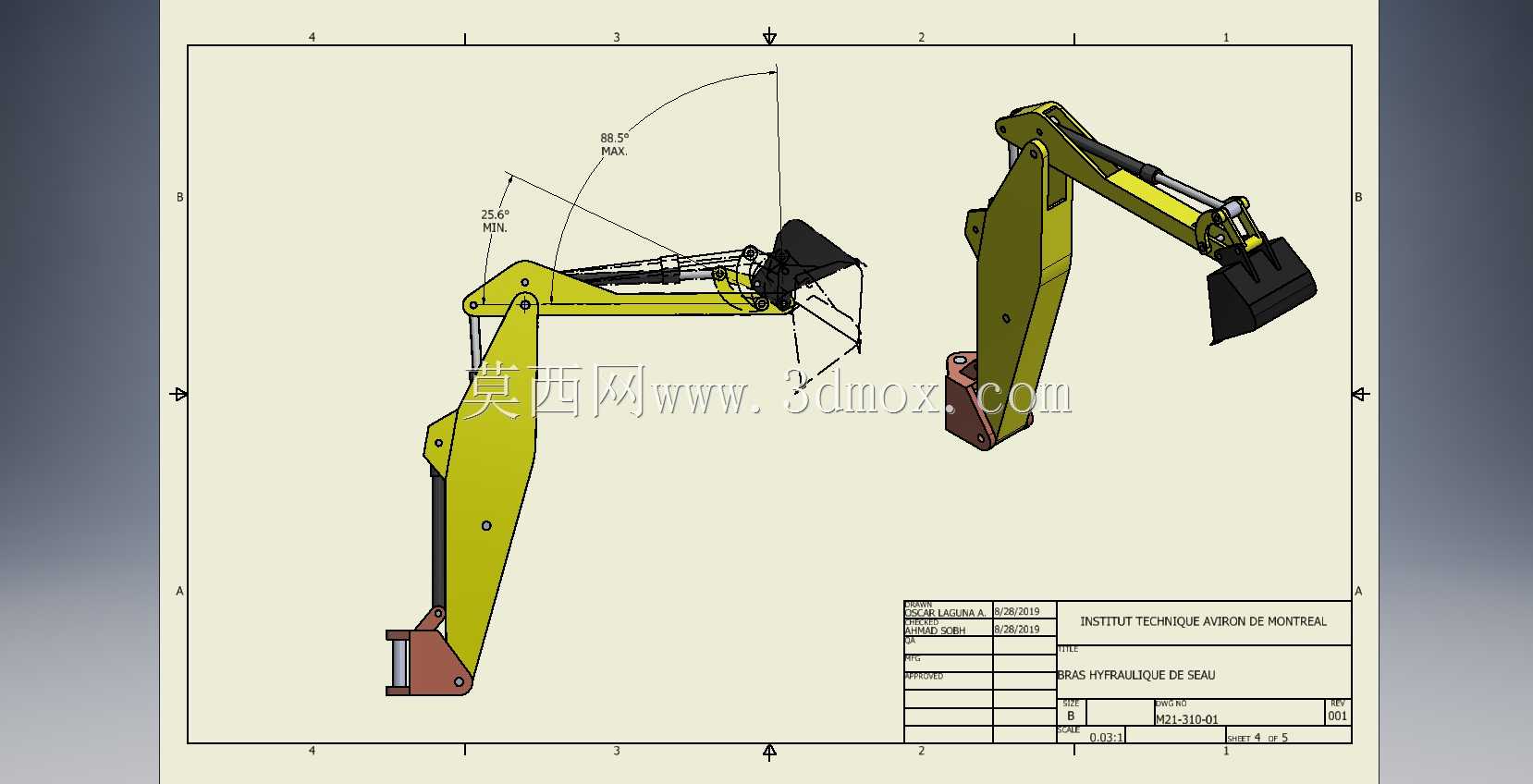

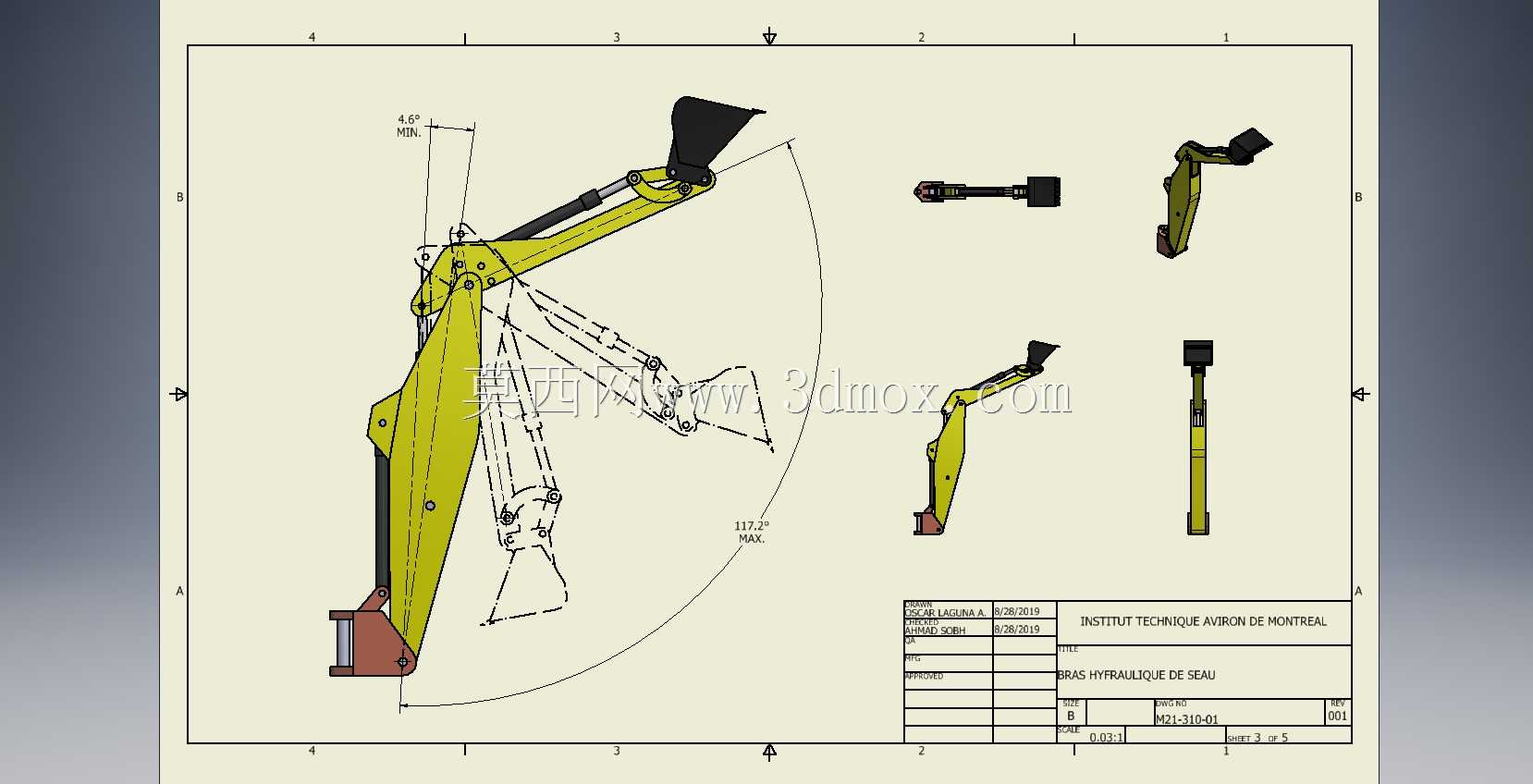

　　从实际用途拆解，整个组件通过三组液压油缸的伸缩配合完成复合动作：动臂油缸负责整个臂架的举升与下落，决定最大挖掘深度与卸料高度；斗杆油缸控制斗杆绕动臂前端铰接点的摆动，负责主要的挖掘进给动作；铲斗油缸通过摇臂连杆机构驱动铲斗翻转，完成物料的扒取、盛装与卸料。三个动作的铰接点位置匹配是设计核心，直接决定了各个工况下的挖掘力大小、作业范围边界，比如当斗杆油缸处于最短行程、斗杆与动臂夹角接近90度时，能获得最大的斗杆挖掘力，这个位置通常对应硬土、风化岩的剥离作业工况。

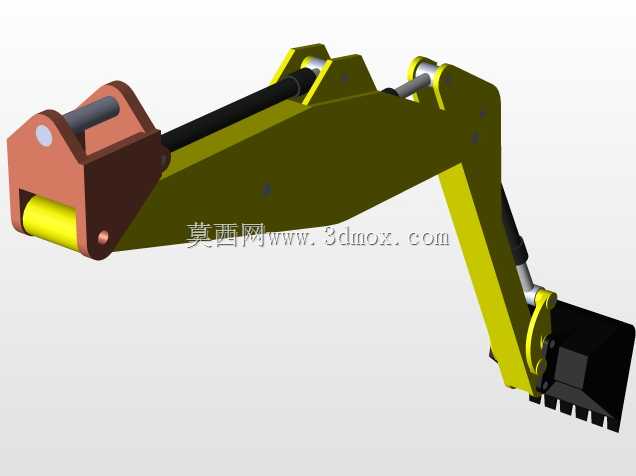

　　设计思路上，整个臂架采用变截面箱型焊接结构，动臂整体呈弯臂构型，相比直臂结构能在相同整机回转半径下获得更大的挖掘深度，同时避开上车架的回转干涉边界。箱型结构的内部根据受力分布设置了不同间距的加强筋板，在铰接点、油缸安装座这些应力集中位置，额外增加了贴板补强，避免长期交变载荷下出现焊缝开裂、结构变形的问题。铲斗部分采用弧形斗背设计，既可以降低物料进入斗腔的阻力，也能在卸料时让物料依靠自重快速滑出，减少粘斗现象，斗齿采用可更换的装配式结构，磨损后不需要整体更换铲斗，降低现场运维成本。

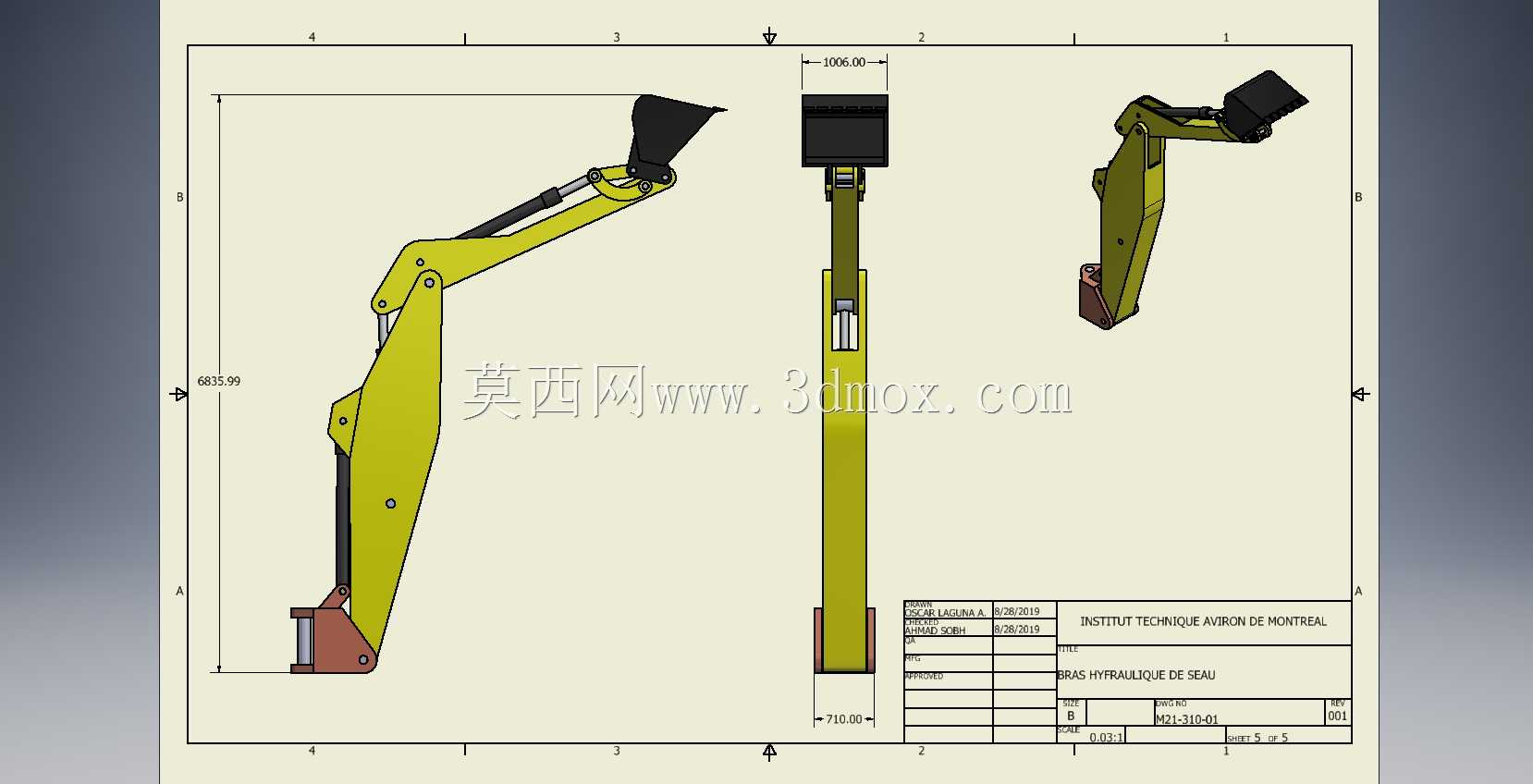

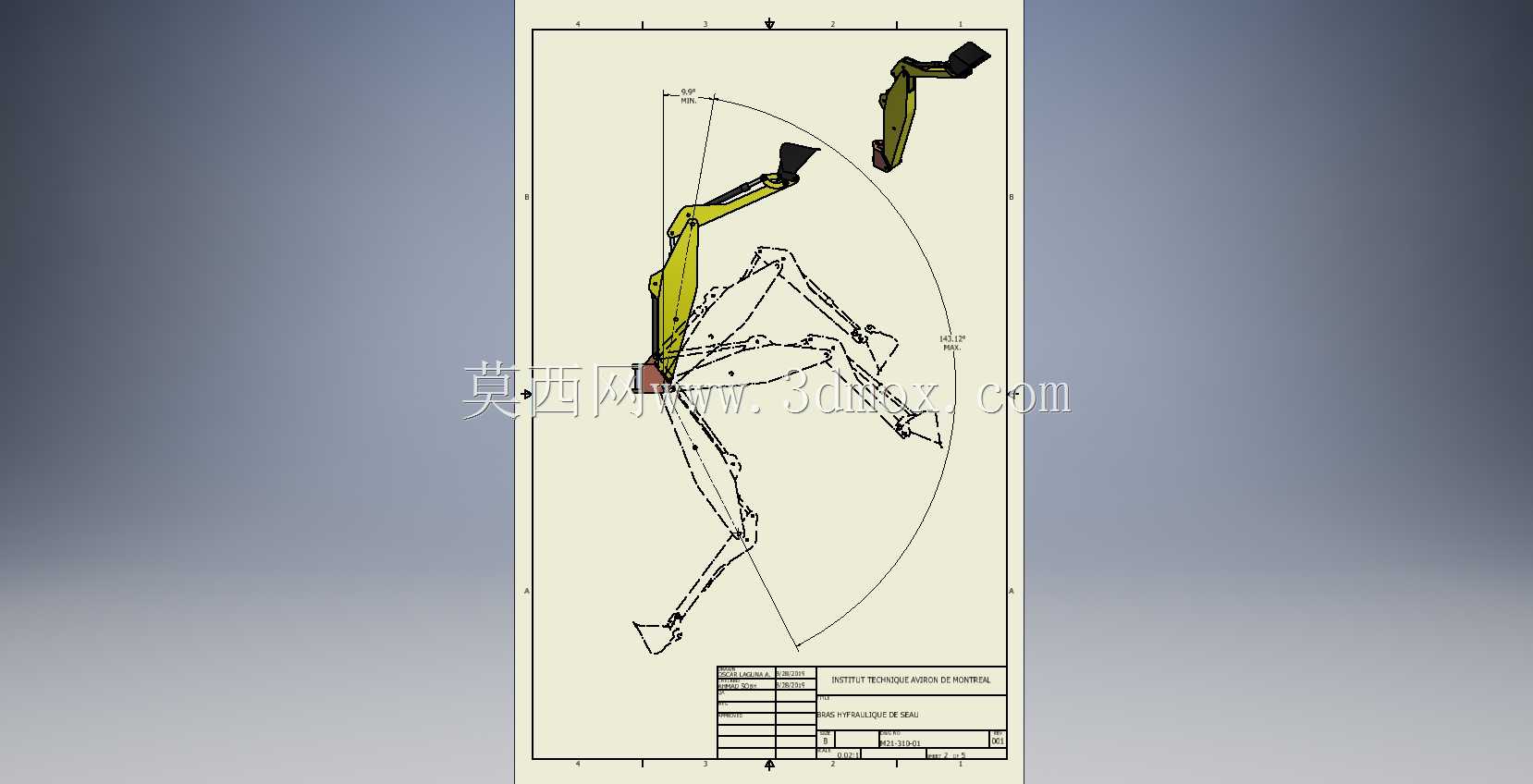

　　外形尺寸与安装边界方面，这套臂架总成的最大伸展长度适配中型挖掘机的上车架安装座，动臂根部的两个铰接销轴孔中心距与同吨位机型的回转平台安装座完全匹配，不需要额外改动机身结构即可完成换装；各个液压油缸的安装铰点位置也匹配通用型挖掘机液压管路的布置走向，不会出现管路弯折、与臂架结构干涉的问题。整个臂架完全收回时的最小回转半径控制在3.2米以内，适配狭窄场地的作业需求，不会在回转时碰撞机身侧面的液压油箱、驾驶室等部件；最大挖掘深度可以达到6.5米左右，最大卸料高度超过7米，完全覆盖常规中型挖掘机的作业范围要求。

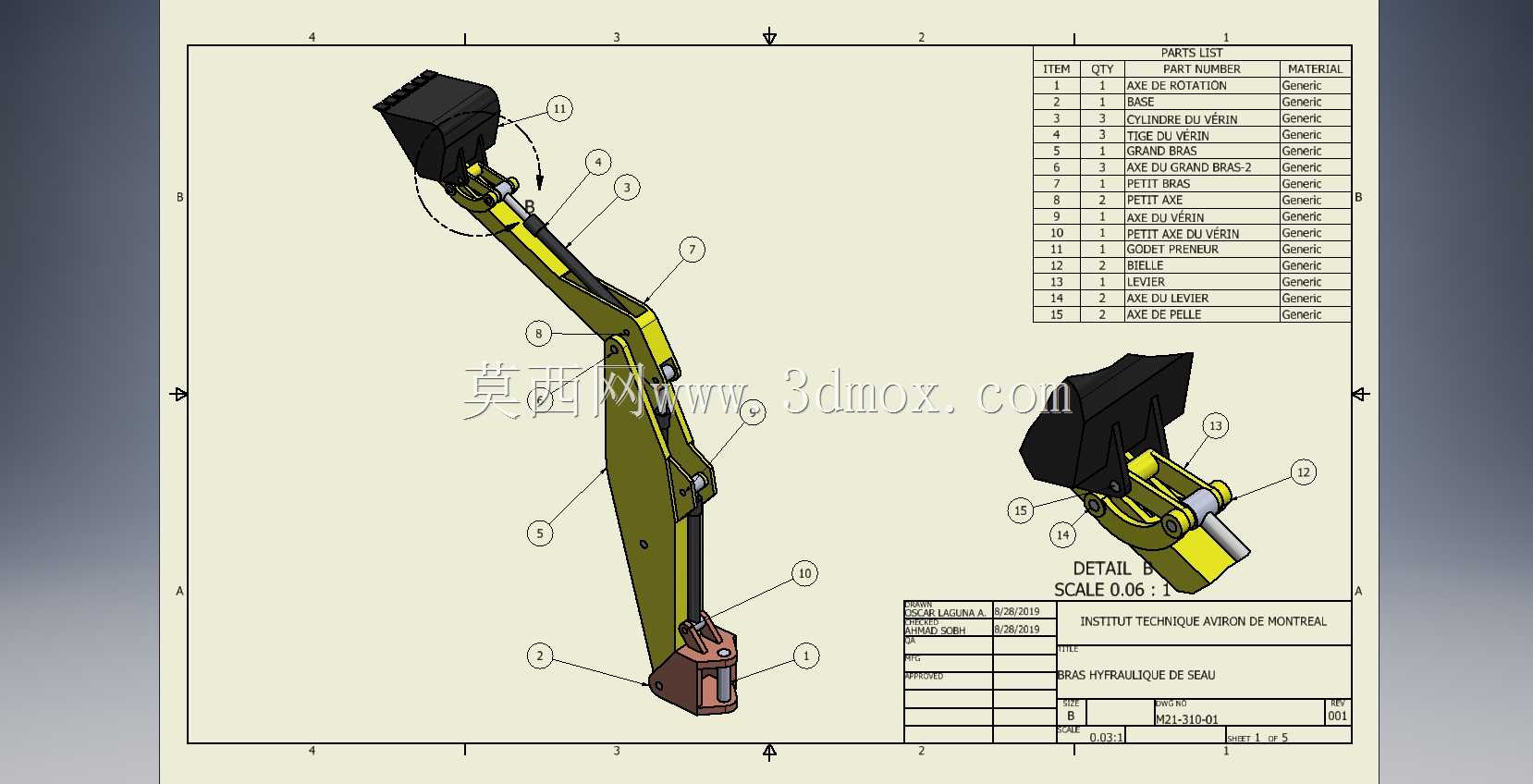

　　从结构细节来看，所有铰接位置都预留了标准润滑脂注油通道的安装空间，销轴与轴套的配合间隙按照工程机械通用公差设计，既保证转动灵活性，又不会因为间隙过大导致作业时出现明显晃量，影响操作精度。摇臂连杆机构的传动比经过匹配，在铲斗挖掘时能获得足够的斗尖挖掘力，同时在铲斗翻转到卸料位置时不会出现机构死点，保证卸料动作顺畅。整个结构的重量分布经过优化，重心尽量靠近回转中心，降低回转时的转动惯量，减少回转液压马达的负载，同时提升整机作业时的稳定性，避免在满载举升时出现前倾失稳的问题。
