伊兹350摩托车配套电喇叭结构设计

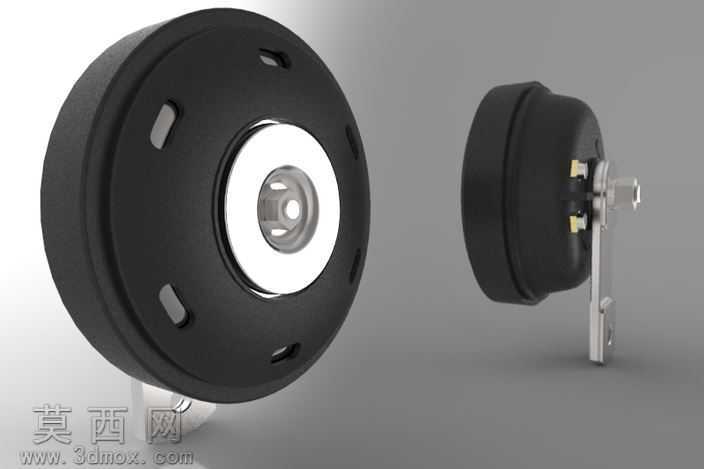

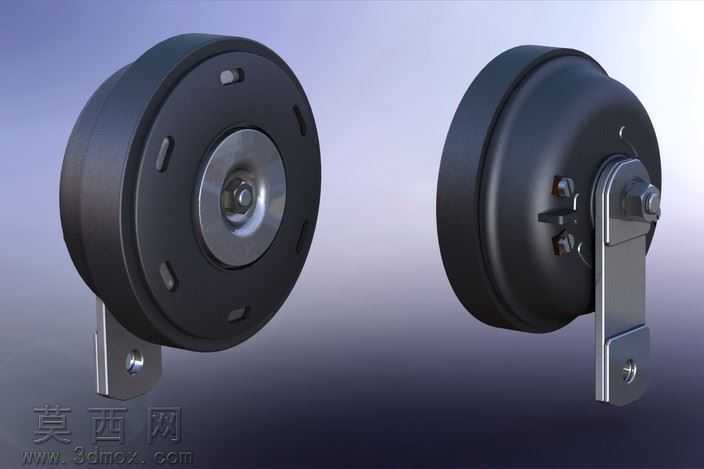

本作品为伊兹350摩托车配套的电喇叭三维建模作品，建模过程围绕硬模橡胶主体的外观还原与安装结构适配展开，全程在三维建模软件中完成全参数化搭建，确保各部件尺寸匹配实车装配逻辑。建模初期先梳理喇叭的整体外观轮廓，将主体拆分为黑色橡胶外壳、金属发声内芯、安装固定支架三个核心模块，外壳部分通过曲面放样、边缘倒圆角处理还原硬质橡胶的厚重质感，表面预留的凹槽结构通过拉伸切除命令精准定位，既还原实物的外观细节，也兼顾橡胶外壳的结构强度设计逻辑。金属发声内芯部分采用金属材质渲染，中心的固定轴、周边的环形压边通过旋转凸台、圆周阵列命令完成建模，金属表面做哑光金属质感处理，还原镀锌金属件的真实视觉效果，内芯与橡胶外壳的配合间隙严格按照装配公差设置，确保虚拟装配状态下无干涉问题。侧面的安装支架采用钣金建模逻辑完成，通过基体法兰、边线法兰、折弯命令还原金属支架的弯折形态，支架上的安装孔位精准定位，适配摩托车车头位置的安装点位，支架与喇叭主体的连接转轴部分做同轴度约束，还原喇叭可微调安装角度的结构特性。渲染阶段采用渐变灰背景突出主体，打光采用侧方主光搭配顶部补光的方案，凸显橡胶外壳的哑光质感与金属部件的光泽对比，两个视角分别展示喇叭的正面发声面与背面安装结构，完整呈现产品的外观特征与装配逻辑。设计过程中参考伊兹350车型的复古外观定位，整体造型延续经典摩托车配件的厚重质感，没有多余的装饰结构，所有外观细节均服务于功能实现与装配需求，硬质橡胶外壳既可以保护内部发声元件不受雨水、灰尘侵蚀，也能通过自身材质特性缓冲车辆行驶过程中的振动，提升喇叭的使用寿命，安装支架的弯折角度经过反复调整，确保装车后与整车外观风格协调统一，不会出现突兀的视觉效果。
