汽车发动机点火用火花塞三维数模设计

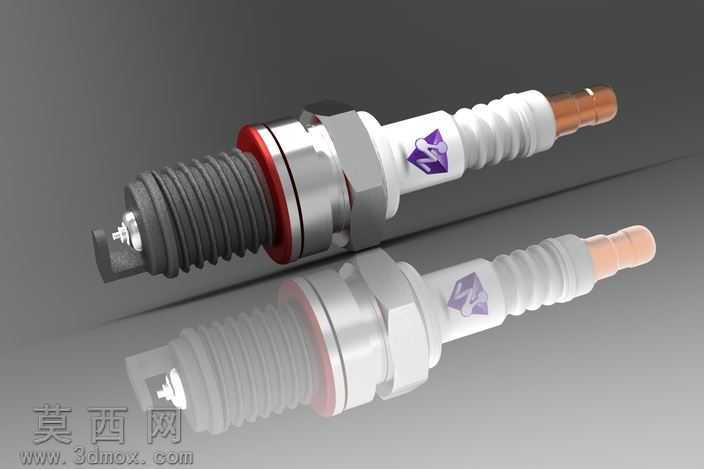

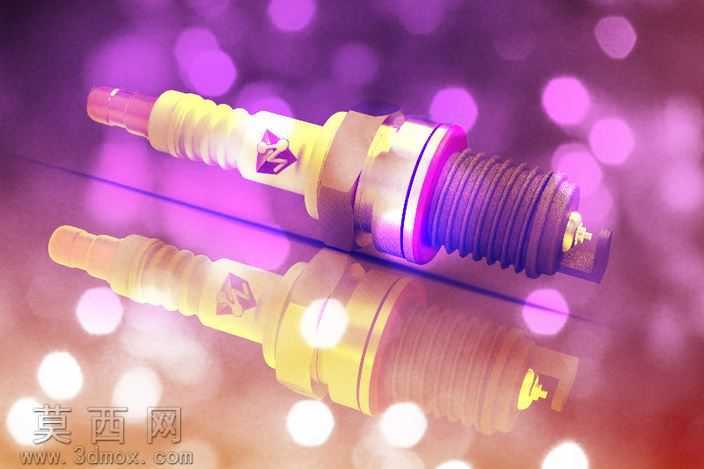

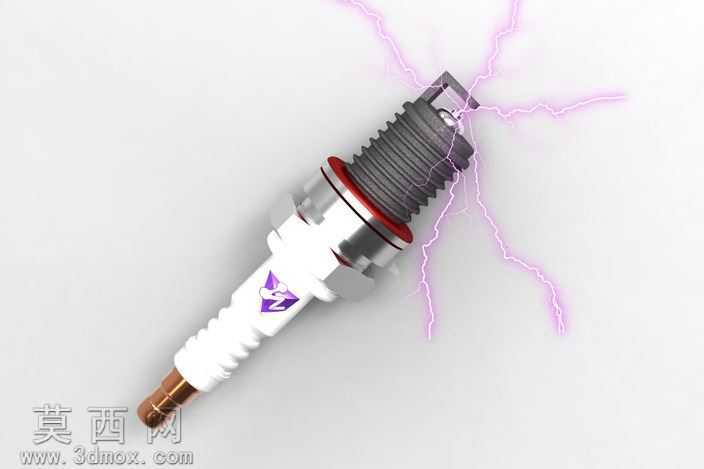

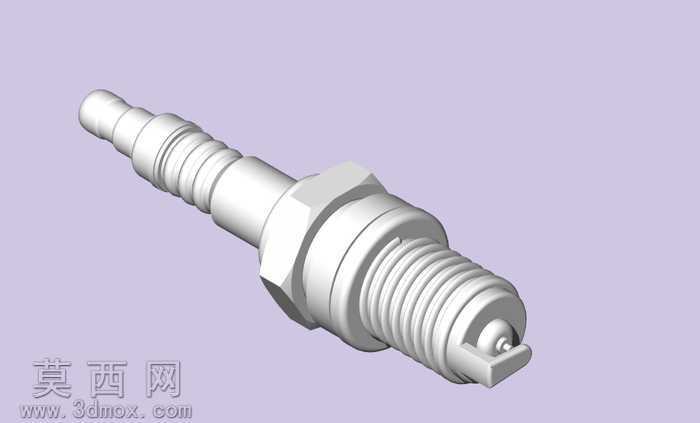

本作品为火花塞的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先从火花塞的核心功能结构出发进行基准定位，以中心轴线为全局建模基准，依次拆分接线螺母、绝缘瓷体、金属壳体、中心电极、侧电极五大核心结构段进行分步建模。建模初期先绘制各段截面的二维草图，对绝缘段的多级环状凸棱、金属壳体的六角拧动结构、端部密封螺纹段进行精准的尺寸约束，确保各段同轴度误差控制在建模精度允许范围内，其中六角拧动部位严格按照通用五金件的标准对边尺寸进行参数设定，螺纹段采用软件内置的标准螺纹特征生成，还原真实火花塞的密封螺纹牙型与螺距参数。完成基础实体建模后，对各部件进行材质与渲染参数的匹配：接线端与金属壳体赋予哑光金属钢材质，调整金属粗糙度参数还原冷镦加工后的金属质感；绝缘瓷体部分赋予高硬度陶瓷材质，添加轻微的釉面反光效果，还原陶瓷绝缘体的表面特性；电极部位赋予镍基合金材质，微调金属高光参数突出电极的耐高温金属属性。结构设计上还原了火花塞的真实装配逻辑，金属壳体与绝缘瓷体的贴合台阶、内部密封垫圈的卡位结构、侧电极与壳体端部的焊接弯折结构都做了细节还原，中心电极的端头收窄结构、侧电极的对应点火间隙都按照常规车用火花塞的标准参数预留，确保模型结构与实物比例完全一致。渲染阶段采用柔和的均匀布光，避免金属表面出现过曝的高光块，多角度调整视角展现火花塞从接线端到点火端的完整结构，通过浅紫色纯色背景突出模型主体，让各段结构的轮廓层次清晰可辨，既保证模型的结构准确性，也通过材质与光影调整提升模型的视觉展示效果，完整还原火花塞作为发动机点火核心部件的外观与结构特征。
