500kg载荷载人绞车结构设计方案

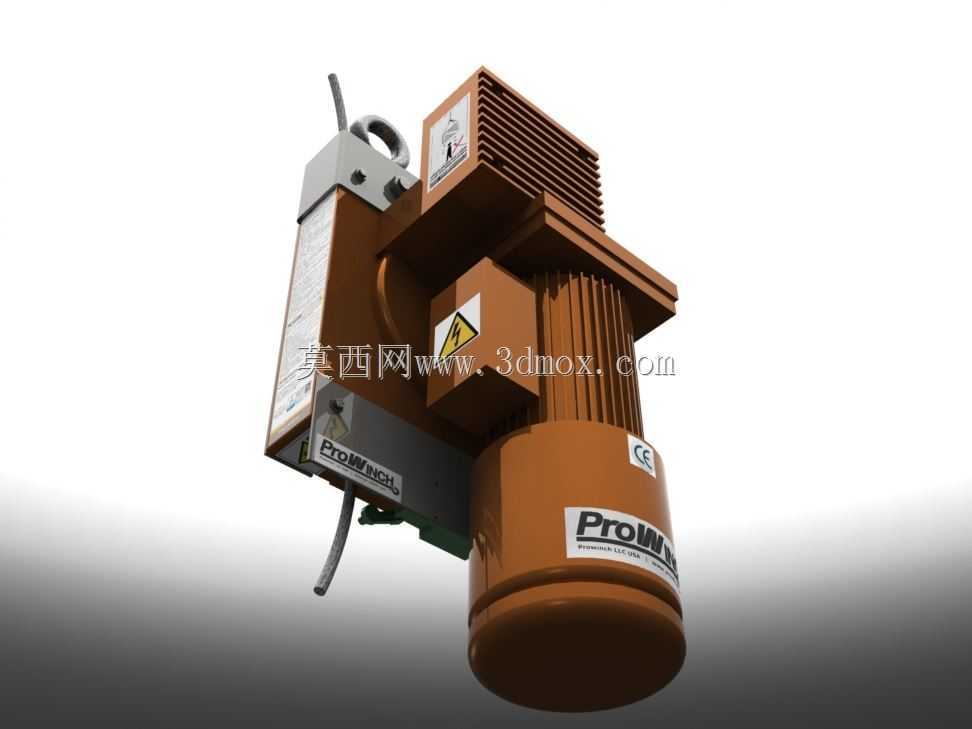

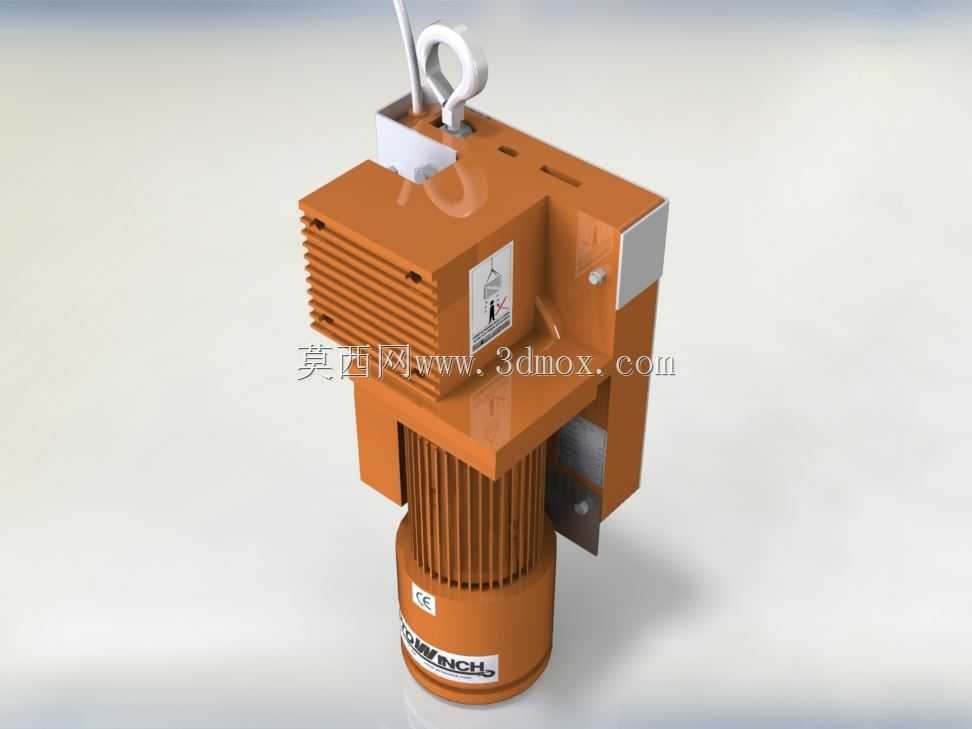

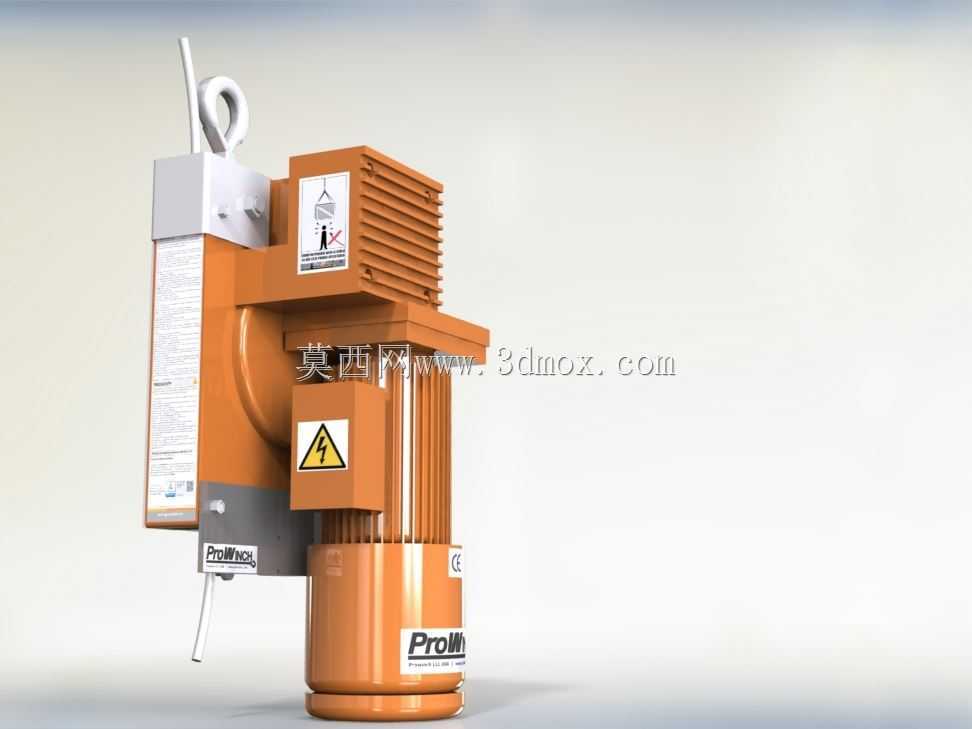

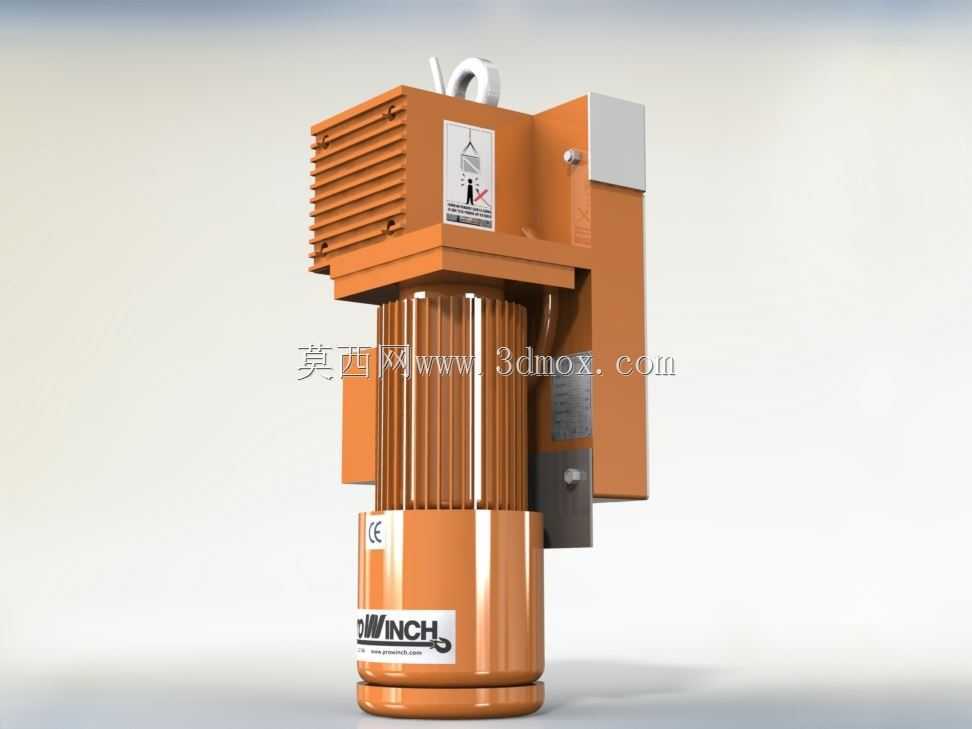

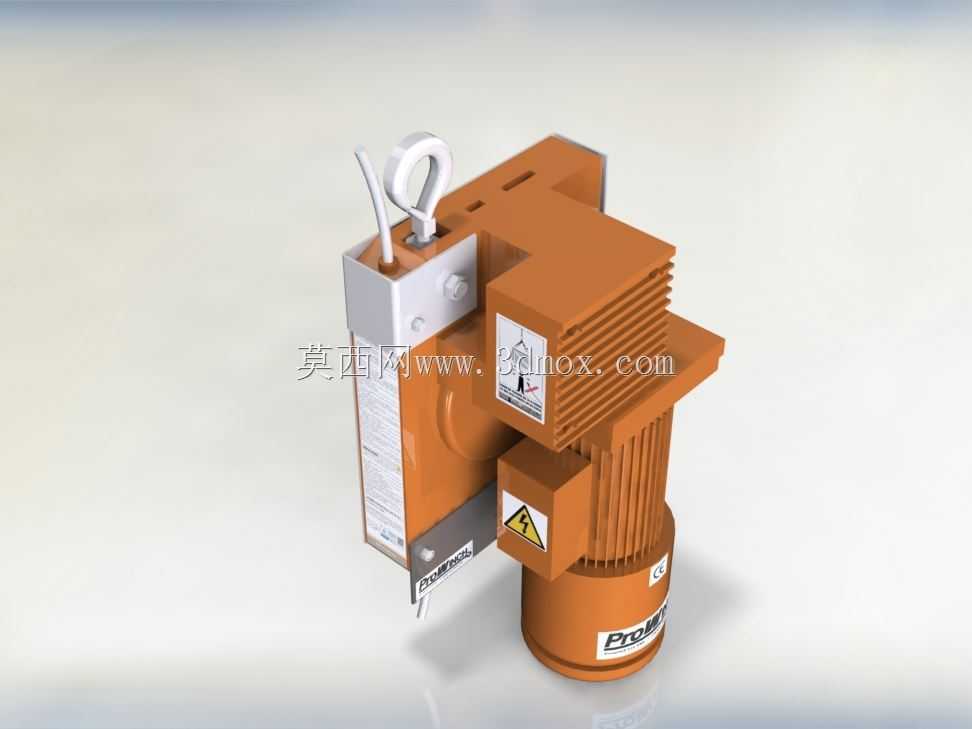

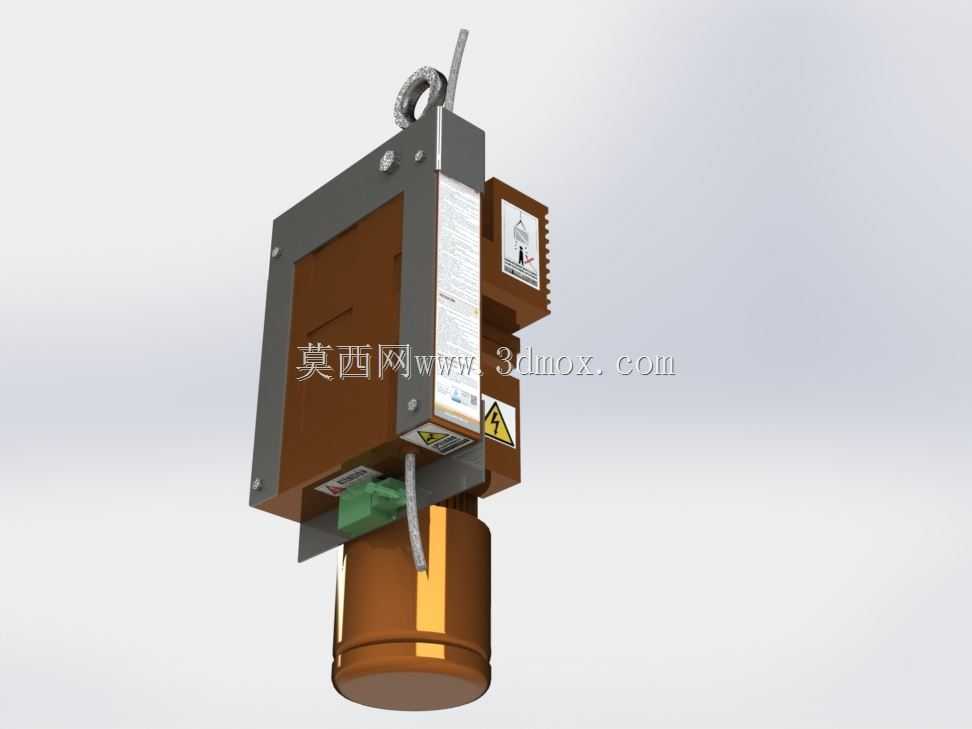

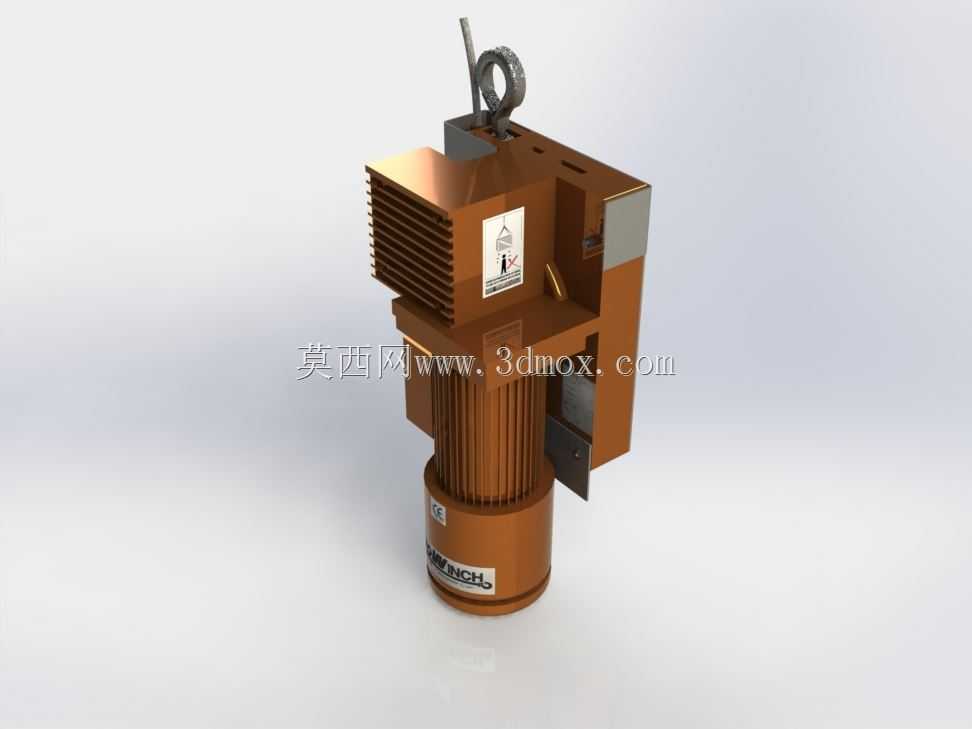

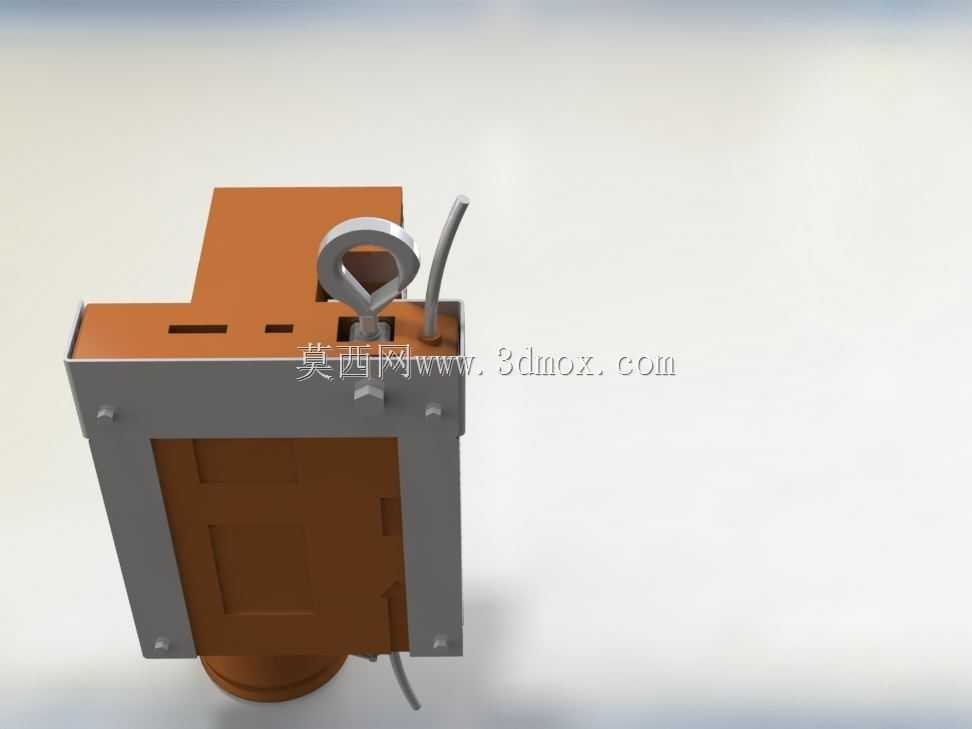

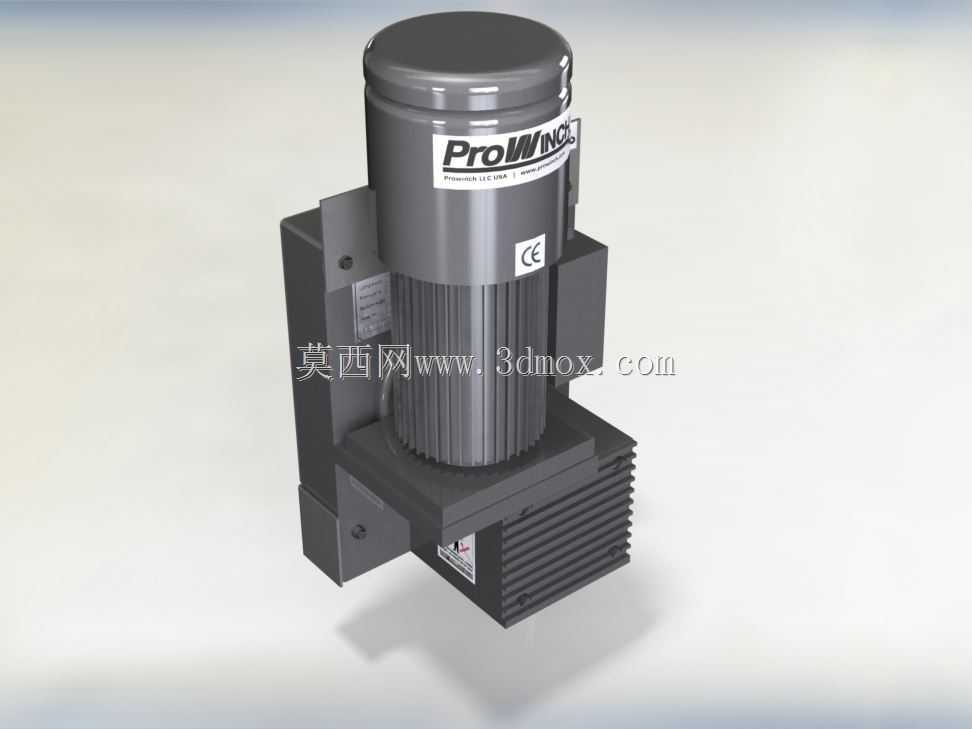

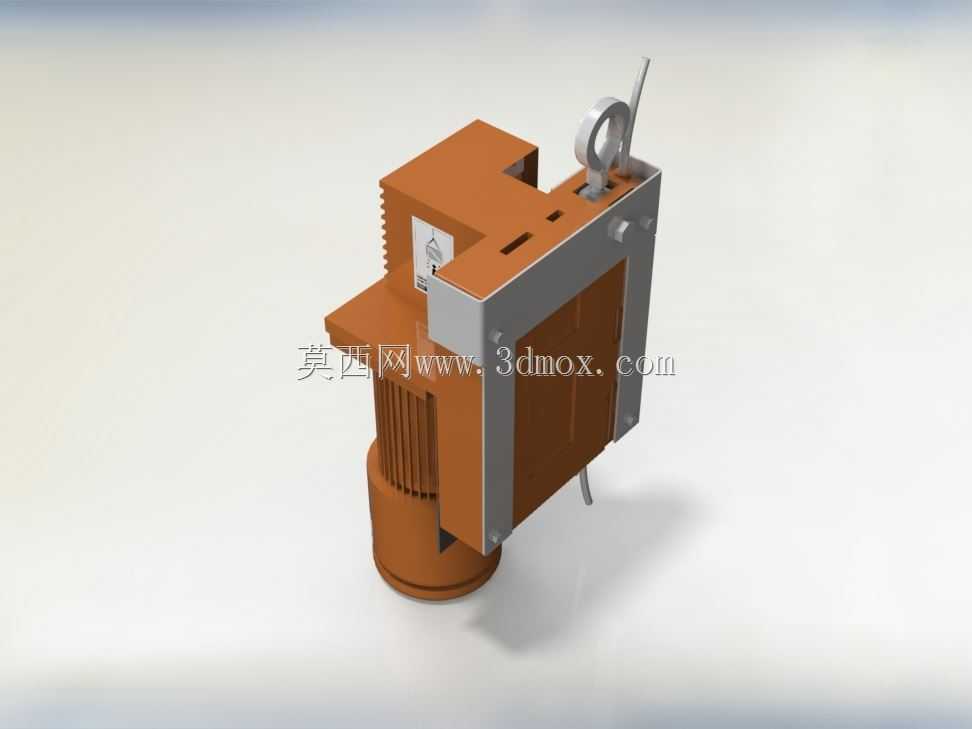

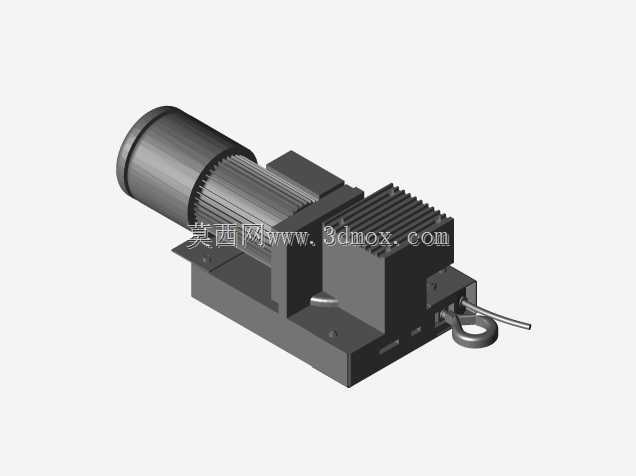

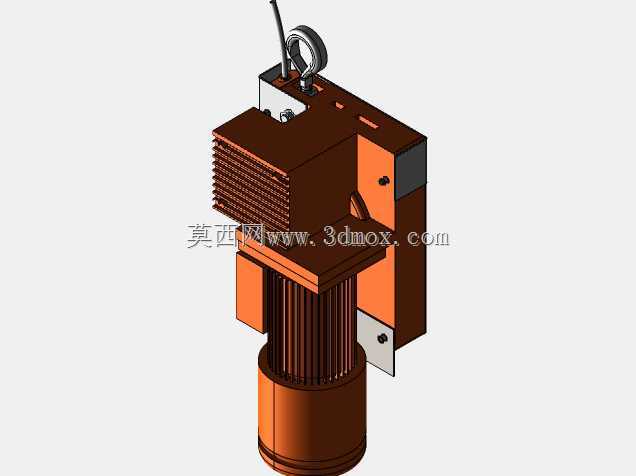

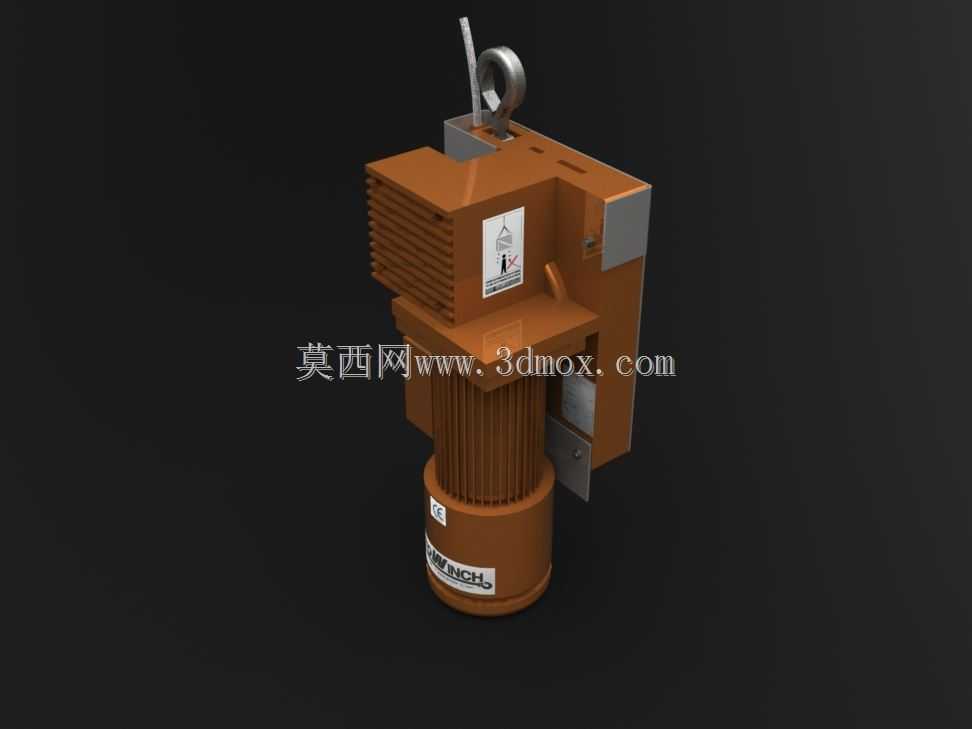

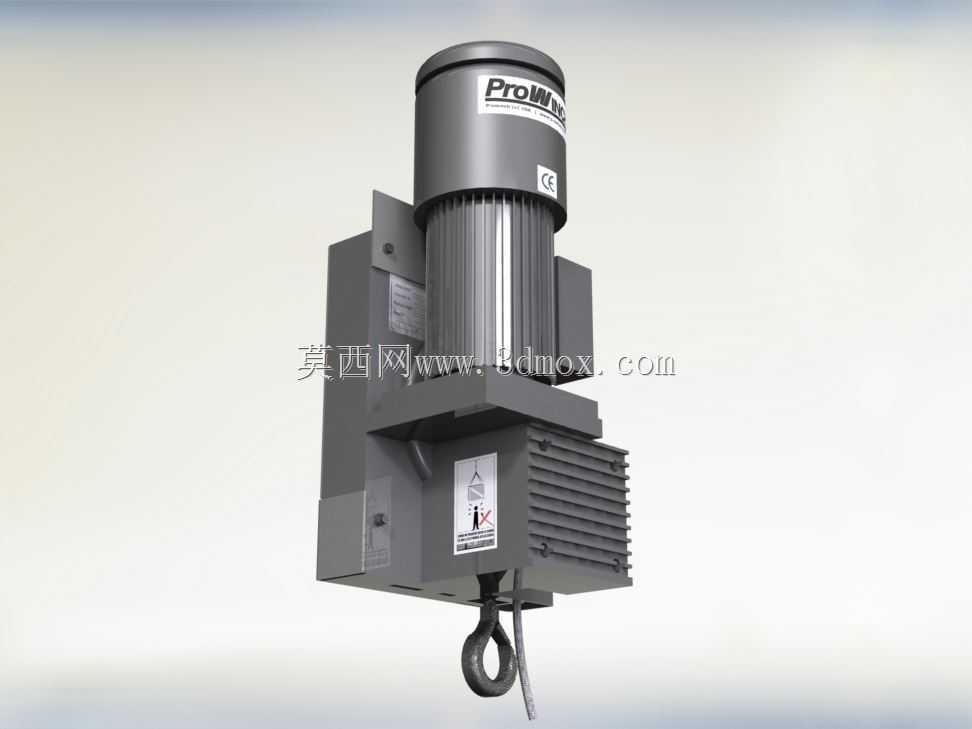

　　在高空作业、小型竖井运维、工业设备检修平台的人员输送场景中，常规载货绞车因安全冗余不足无法满足载人提升的严苛要求，这款额定载荷500kg的载人绞车，正是针对这类小载荷载人垂直输送需求开发的专用设备，区别于普通载货卷扬设备，其从结构设计阶段就将人员安全作为核心设计指标，所有受力部件的安全系数均远高于普通起重设备的常规要求。从结构布局来看，设备采用集成化的动力与卷筒同轴排布设计，驱动单元直接与减速机构相连，省去了额外的传动连接部件，既压缩了整体安装占用空间，也减少了传动环节的故障点，设备外壳采用高强度型钢焊接框架，外部覆盖冲压成型的防护壳体，既可以阻挡作业环境中的粉尘、水汽侵入内部传动部件，也能避免人员误触内部运动构件引发安全事故。

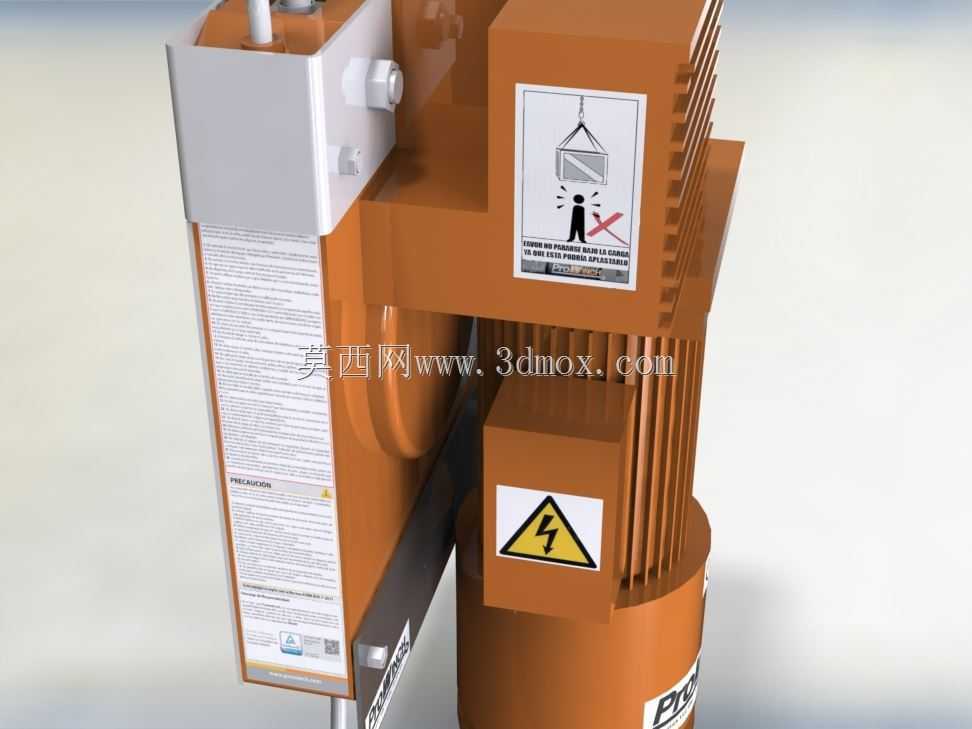

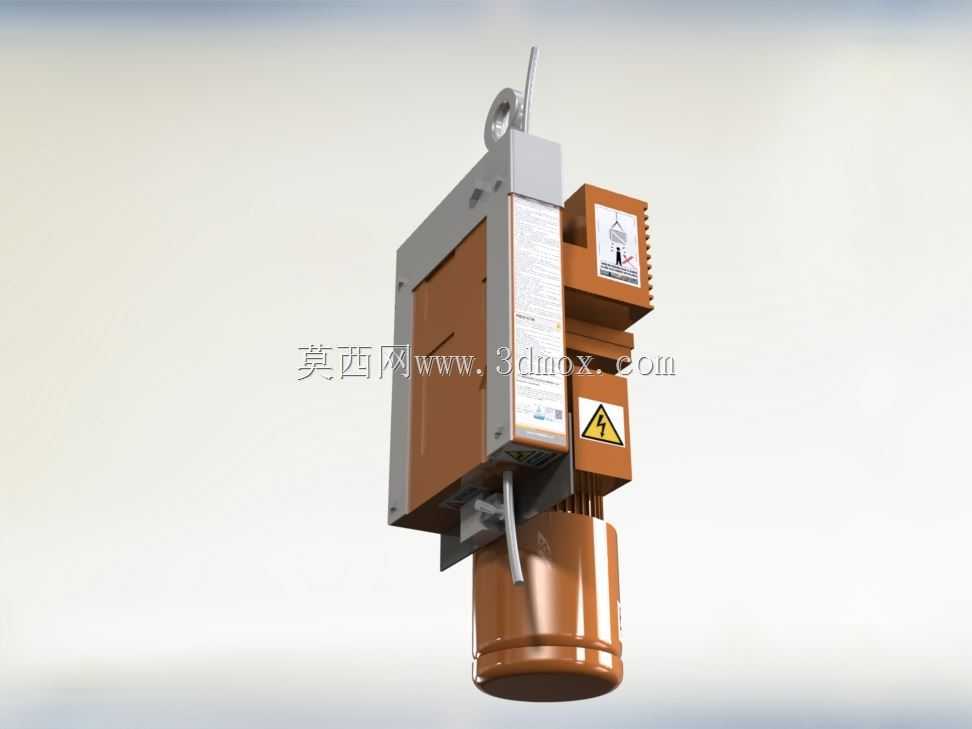

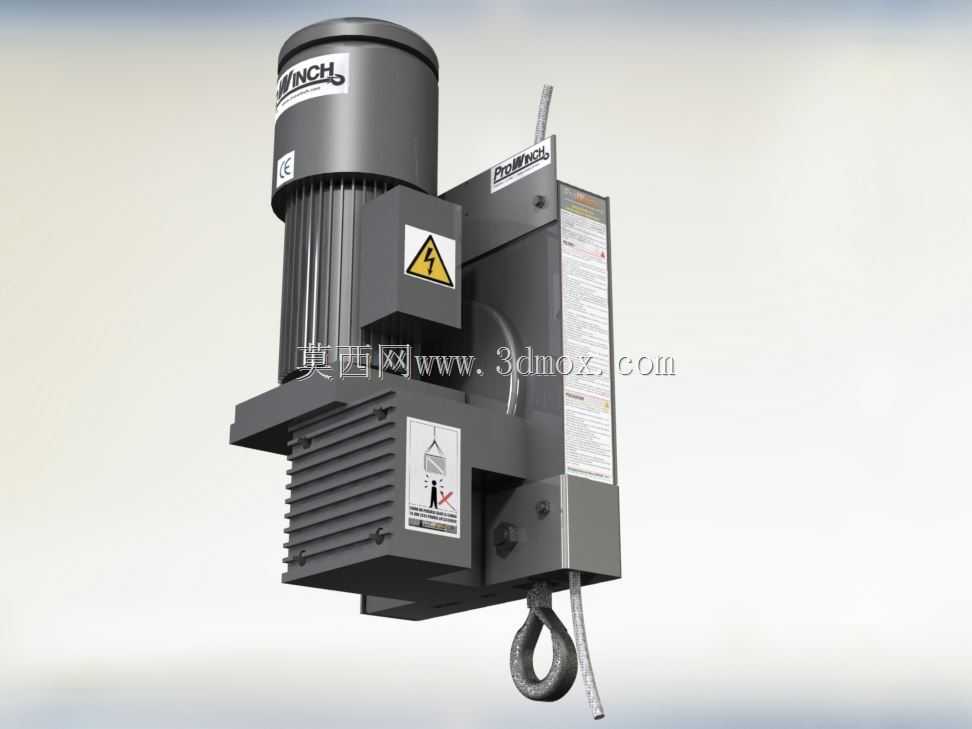

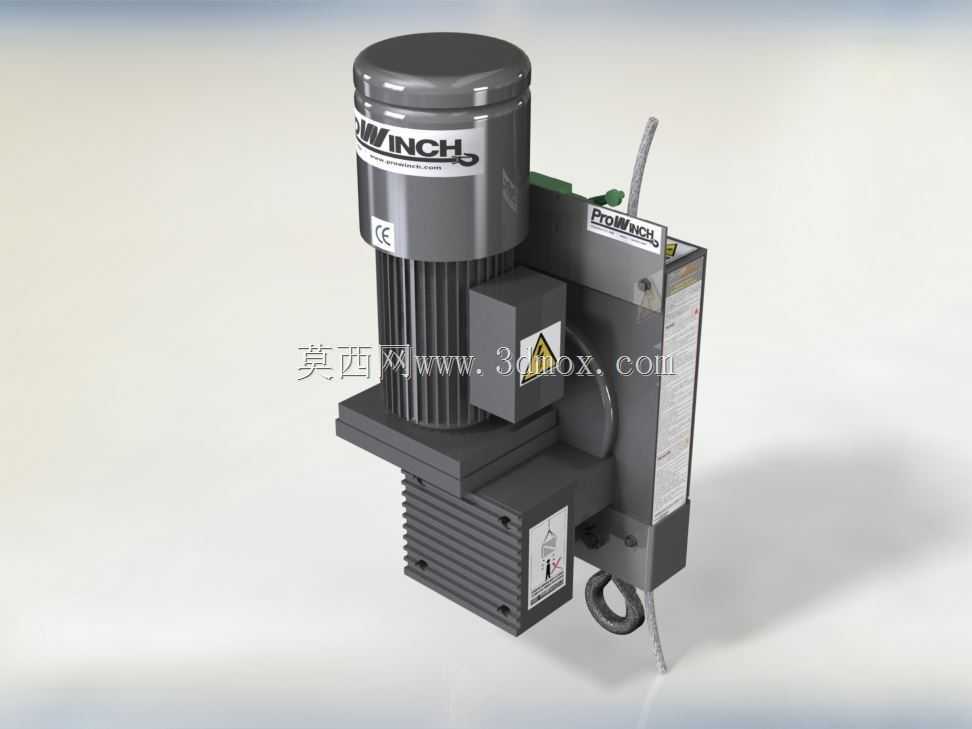

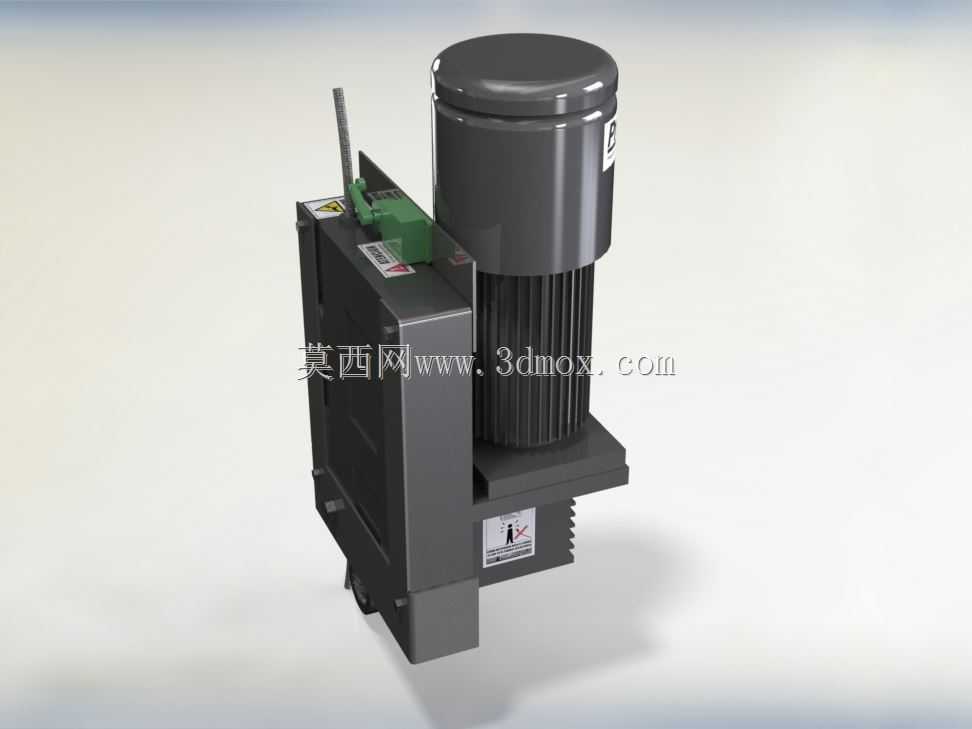

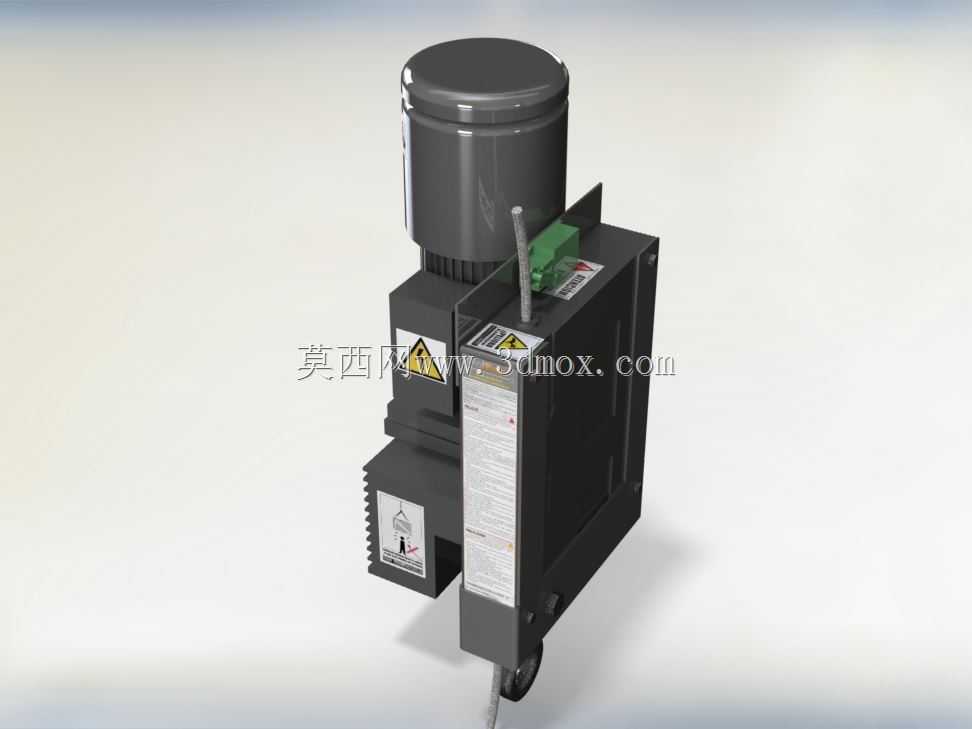

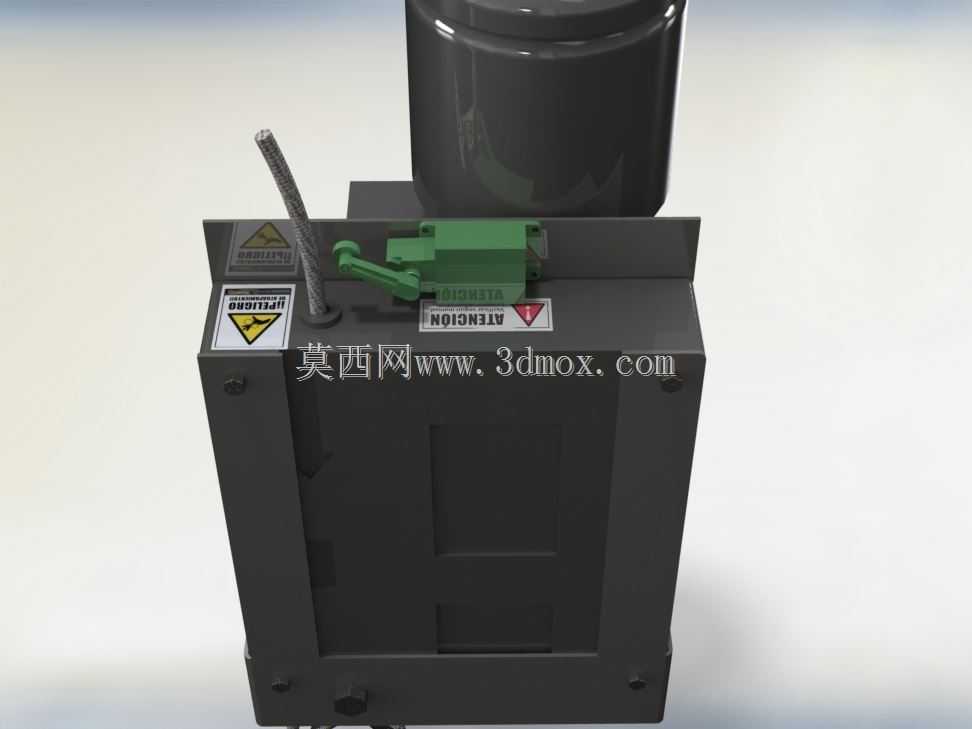

　　设备侧面设置的警示标识并非装饰性设计，其中禁止站在吊载下方的标识，对应设备下方严禁站人的安全操作要求，高压警示标识则对应设备内置的电气驱动单元的带电风险，所有标识的张贴位置都经过人机工程校核，确保操作人员在常规操作视角下可以清晰识别。卷筒部分采用多层缠绕设计，绳槽经过精密加工，确保钢丝绳在收放过程中排列整齐，避免出现乱绳、咬绳问题，钢丝绳的选型按照载人设备要求，采用独立绳芯的镀锌起重钢丝绳，破断拉力满足额定载荷的9倍以上安全冗余，同时设备内置双重制动机构，驱动端配置电磁失电制动器，卷筒端配置机械棘轮止逆机构，即使出现驱动断电、传动失效等极端情况，也能立刻锁止卷筒，避免吊笼坠落。安装边界方面，设备的安装法兰设置在机体背部，

　　可直接通过螺栓固定在钢结构支架或者混凝土预埋基座上，安装时需要保证机体的垂直度偏差不超过千分之三，避免卷筒受力偏斜引发钢丝绳偏磨，设备的进出绳口预留了足够的导向空间，可搭配定滑轮组调整出绳方向，适配不同高度、不同输送路径的作业场景。设计过程中，针对载人场景的舒适性要求，对驱动单元的调速曲线做了专门优化，启动和停止阶段采用缓起缓停的控制逻辑，避免加减速过快引发人员不适，同时设备预留了超载保护、上下限位保护的传感器安装位，可直接接入作业现场的安全控制系统，实现与平台安全门、吊笼门的联锁控制，只有所有安全门完全锁闭时设备才能启动运行。日常运维层面，设备的外壳预留了快开式检修口，无需完全拆解外壳即可完成制动间隙调整、钢丝绳磨损检查、

　　润滑油加注等常规维护操作，减速箱采用长效润滑脂设计，正常工况下可实现长时间免维护，降低现场运维的工作量。在实际选型应用中，这款绞车可适配小型风电塔内检修人员提升、老旧楼宇加装小型电梯的驱动单元、矿山小型竖井的人员输送、大型设备内部检修的临时提升等场景，相比大吨位起重绞车，其体积小、自重轻，安装不需要复杂的承重基础，在空间受限的作业场景中具备更强的适配性，同时其模块化的设计思路，也方便后续根据不同的安装场景调整安装接口、制动配置以及电控逻辑，不需要对主体结构做大幅修改即可适配不同的使用需求。
