立式甜气体洗涤器工业设备三维设计

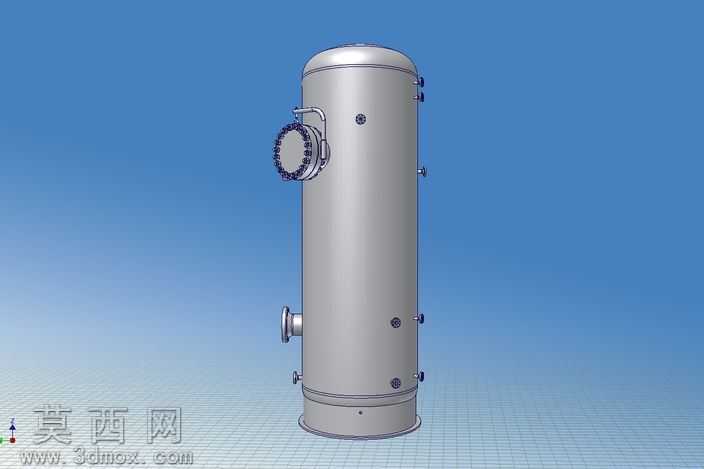

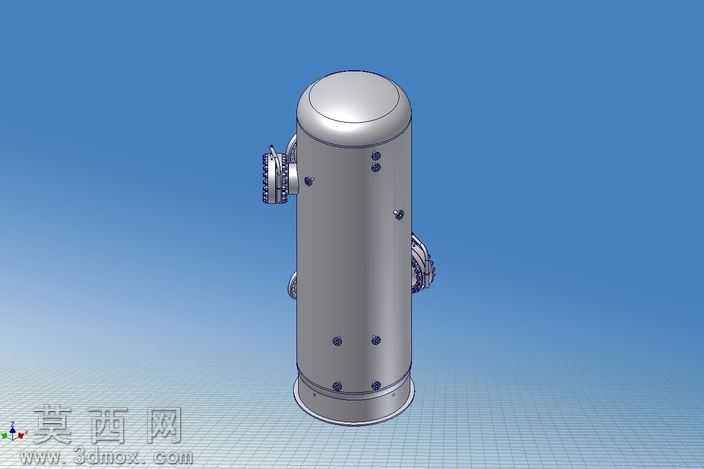

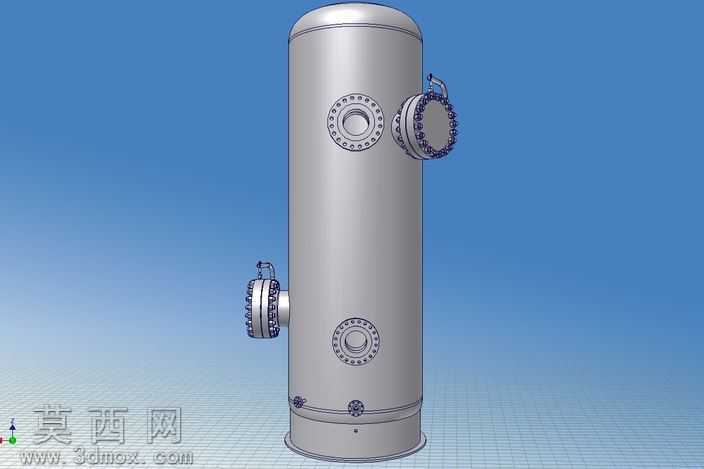

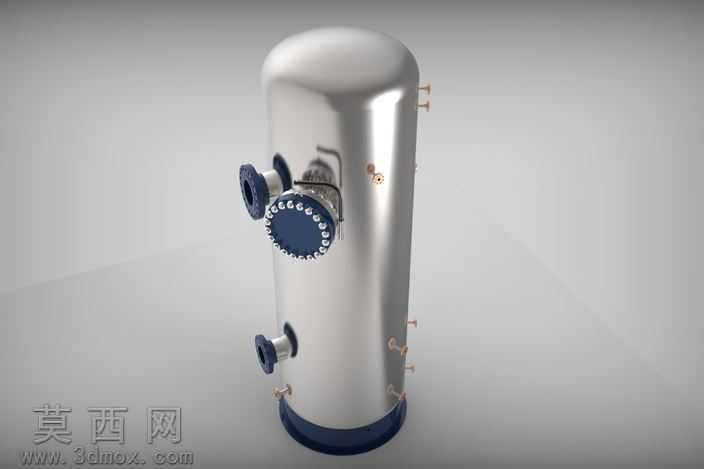

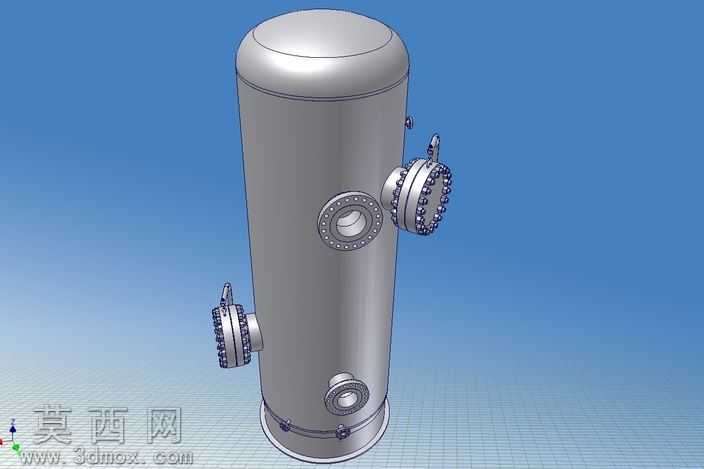

本作品为立式甜气体洗涤器的三维数字化模型，采用Autodesk Inventor完成全参数化建模设计，同时配套AutoCAD格式的工程图纸文件，完整还原工业级气体洗涤设备的真实结构与外观细节。建模过程严格遵循压力容器类设备的设计规范，首先以旋转凸台特征构建立式圆柱形罐体主体，顶部采用标准椭圆形封头结构，底部配置带安装定位结构的裙式支座，保证罐体放置与安装的稳定性。罐体侧面根据工艺需求排布多组不同通径的接口结构，包含气体进料口、净化气体出料口、洗涤液喷淋接口、排污接口以及检测仪表安装接口，所有接口均采用带螺栓孔的法兰连接结构，建模时精准还原法兰的密封面、螺栓孔圆周排布细节，确保接口尺寸符合通用管道连接标准。罐体正面设置快开式检修人孔结构，人孔盖板采用带均匀排布紧固螺栓的法兰盖设计，盖板边缘做防滑滚花处理，同时配置铰接式开启支架，还原真实人孔的开合操作结构。罐体侧面还设置了多组沿轴向排布的液位检测、温度检测接口，以及爬梯与平台安装的固定支座，细节处还原设备现场安装的配套结构。材质渲染阶段，罐体主体采用镜面不锈钢材质，调整金属粗糙度参数模拟抛光不锈钢的高反光金属质感，法兰密封面、人孔盖板、底部支座采用深蓝色哑光防腐涂层材质，接口端面做金属密封面的高光处理，场景采用柔和的影棚布光，通过环境反射贴图增强不锈钢材质的真实质感，渲染输出的效果图清晰展现设备的整体轮廓与细节特征。设计过程中充分考虑设备的工艺实用性，所有结构尺寸均参照气体洗涤设备的常规处理量级设定，内部预留了喷淋层、填料层、除雾层的安装空间，可直接用于工艺方案展示、设备安装模拟以及相关教学演示场景，模型各部件均做参数化约束，可根据实际处理气量需求调整罐体直径、高度以及接口规格，具备较高的二次修改与复用价值。
