CAMOZZI滚轮杠杆式机控换向阀三维结构

　　这款滚轮杠杆式机控阀是气动控制系统里常见的行程触发类阀件，在自动化生产线的工件到位检测、工位行程限位、执行机构顺序动作触发场景中应用极广，比如皮带输送线的工件挡停位置信号触发、专机上下料工位的到位气路切换、夹具回路的位置互锁触发，都能见到这类阀件的身影，它不需要额外供电，纯靠机械接触的物理位移完成气路换向，在强电磁干扰、多粉尘油污的车间环境里可靠性远高于电信号类传感器触发方案。从结构设计来看，上部的滚轮摆杆是触发端，滚轮采用耐磨工程材质，摆杆的铰接点做了限位结构，摆角范围控制在合理区间，避免超程撞击损坏阀体内的密封组件，摆杆上预留的安装孔可以适配不同长度的触发撞块，也能根据安装空间调整摆杆的初始角度，适配不同的触发行程需求。

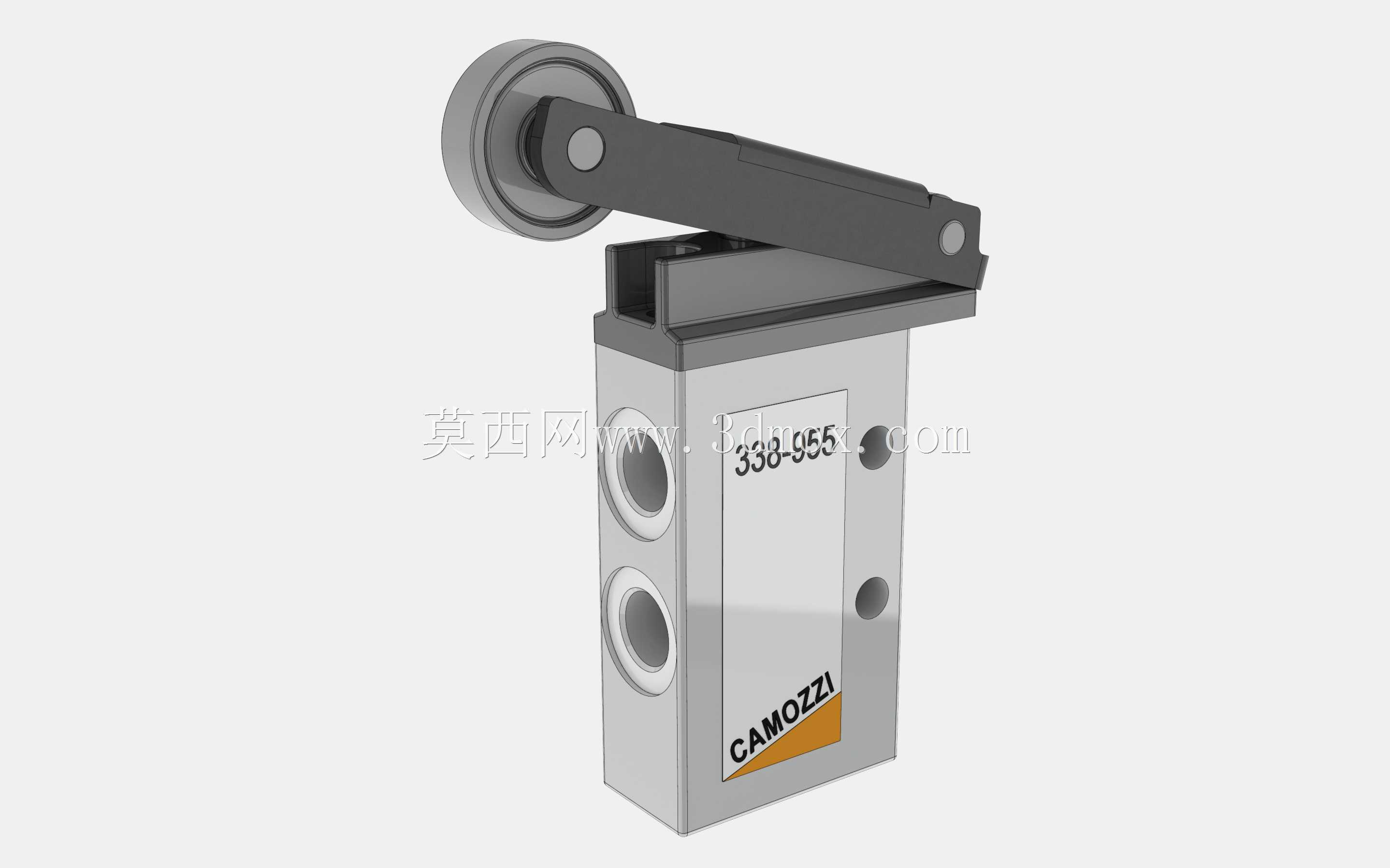

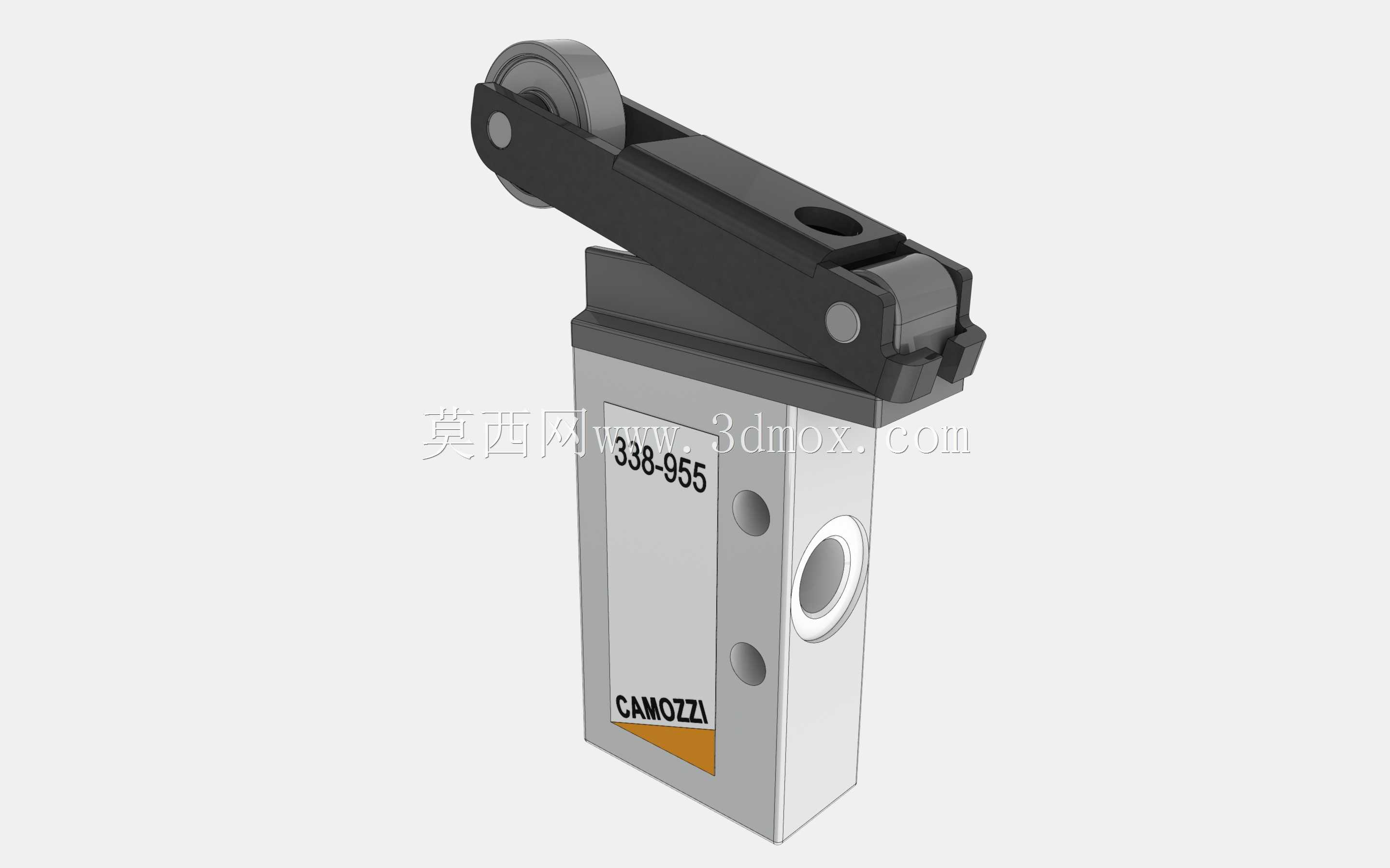

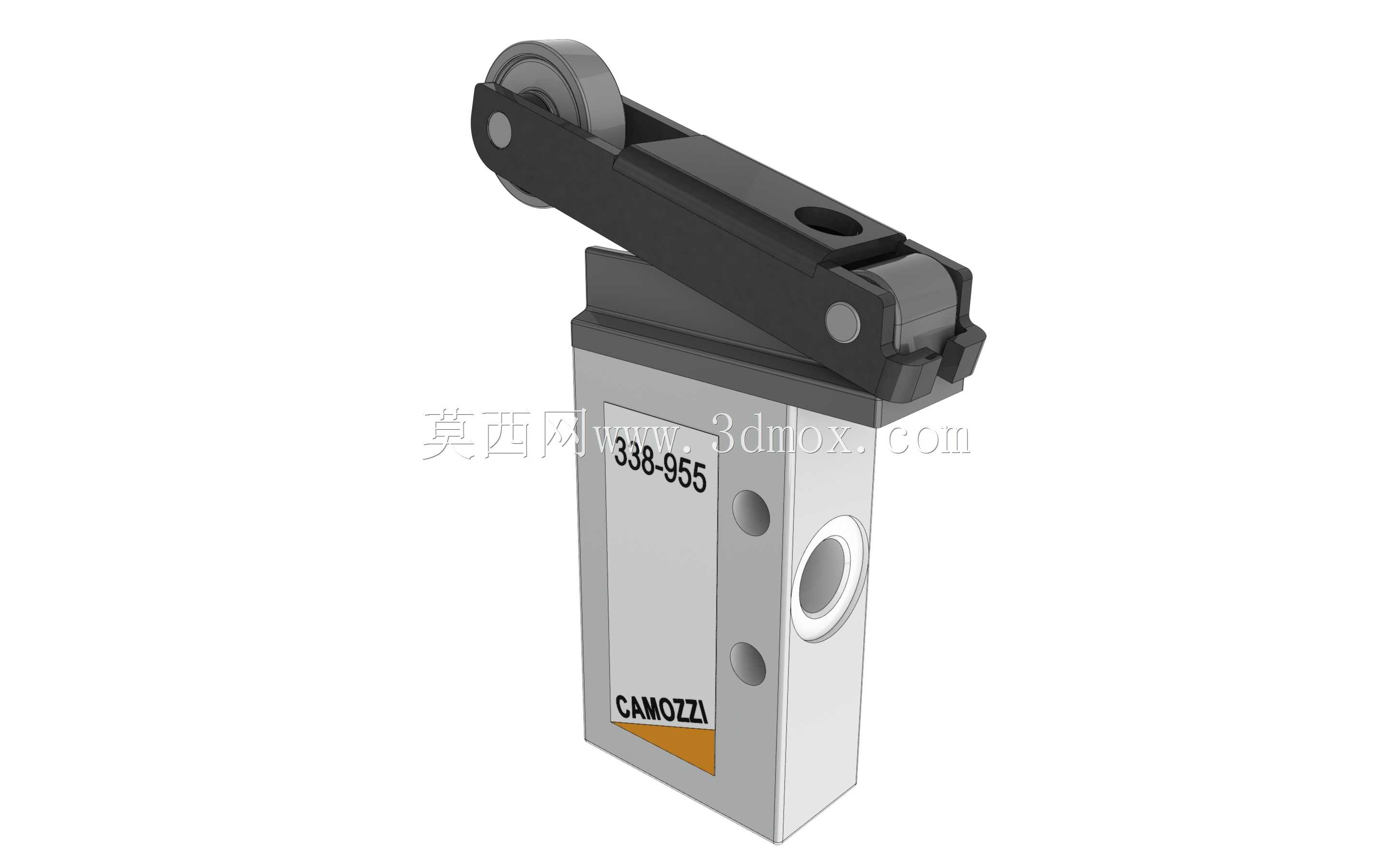

　　阀体主体采用方正的块式结构，侧面的两个安装孔是沉孔设计，安装时可以从正面直接拧入螺丝固定到安装基板上，不需要在安装板背面预留拧螺丝的操作空间，对紧凑安装空间的适配性更好；侧面的气口采用内螺纹接口，属于常规气动管路的通用接口规格，和标准气动快插接头、硬管接头都能直接适配，不需要额外做转换接头。阀体正面的标识区域清晰标注了型号信息，方便现场运维人员快速识别备件型号，下部的品牌标识区域做了凹印处理，长期在油污环境下使用也不会出现标识磨损脱落的问题。设计这类阀件的三维结构时，首先要确认摆杆的回转中心与滚轮中心的相对位置，保证触发时滚轮的接触力始终沿摆杆回转的切线方向，避免出现侧向分力导致滚轮偏磨或者摆杆卡滞；其次要预留摆杆的超程余量，

　　也就是当撞块走过触发位置后，摆杆摆到最大限位位置时，阀体内的阀芯行程已经走完换向行程，同时不会让阀芯受到刚性撞击，这部分的间隙控制在1-2mm最为合适，既保证换向到位，又不会产生额外的机械冲击。安装边界方面，阀体的主体宽度、高度、厚度都属于紧凑型机控阀的常规尺寸，安装孔的中心距符合行业通用的安装规格，可以直接替换同规格的其他品牌机控阀，不需要重新加工安装板上的孔位；摆杆在初始位置时，滚轮的最高点高出阀体顶面一定距离，安装时要保证触发撞块的运动轨迹和滚轮的中心平面重合，偏差不能超过2mm，否则会导致滚轮单侧受力，缩短使用寿命；气口的中心距离安装底面的高度也做了标准化设计，接气管后管路不会和安装面产生干涉，

　　也不会和旁边并排安装的其他阀件管路产生交叉。从功能特性来说，这类阀属于二位三通或者二位五通的硬配结构，内部阀芯采用间隙密封或者弹性密封结构，滚轮被压下时气路换向，滚轮释放后靠内部弹簧自动复位，触发力的大小经过匹配，既不会因为触发力太小导致误触发，也不会因为触发力太大增加撞块的运动阻力，在高速运行的自动化设备上，响应速度可以满足每分钟上百次的触发频率，不会出现换向滞后或者复位卡滞的问题。建模的时候要注意摆杆铰接处的配合间隙，预留0.1-0.2mm的转动间隙，模拟实际装配的公差配合，滚轮和摆杆之间的转动副也要做同样的间隙处理，避免三维装配时出现过约束；阀体上的所有倒角、圆角都要按照实际加工工艺还原，比如安装孔的孔口倒角、阀体棱边的去毛刺圆角，这些细节虽然不影响功能，但在做整机装配的干涉检查时，能避免因为工艺倒角缺失导致的误判干涉问题。另外，这类阀件在做设备布局时，要尽量安装在撞块运动的终点前一小段位置，不要让撞块直接压到摆杆的死点位置，也就是摆杆和阀体顶面垂直的位置，否则会出现阀件被压死无法复位的故障，三维布局时可以通过运动仿真模拟撞块的全行程运动，检查摆杆的整个摆动过程是否在合理角度范围内，滚轮和撞块的接触是否全程顺畅，有没有出现脱离或者卡滞的位置。
