燃油系统配套用安全防护阀盖结构

　　在燃油供给与储运系统的管路布局中，这类阀盖部件常作为安全阀总成的端盖封装结构使用，直接对接燃油管路的压力泄放通路，是保障燃油系统压力稳定、避免超压泄漏风险的核心承压零件之一。从实际装车与设备配套场景来看，这类阀盖多应用在乘用车燃油箱总成、小型燃油动力设备的供油回路、工业燃油锅炉的供油管路上，和安全阀芯、弹簧预紧组件、密封垫圈配合装配，将安全阀的内部运动构件完全封闭在阀腔内部，同时预留出介质流通的对应通道，避免外部灰尘、水汽进入阀腔造成阀芯卡滞，也防止燃油介质从阀盖装配缝隙出现渗漏。

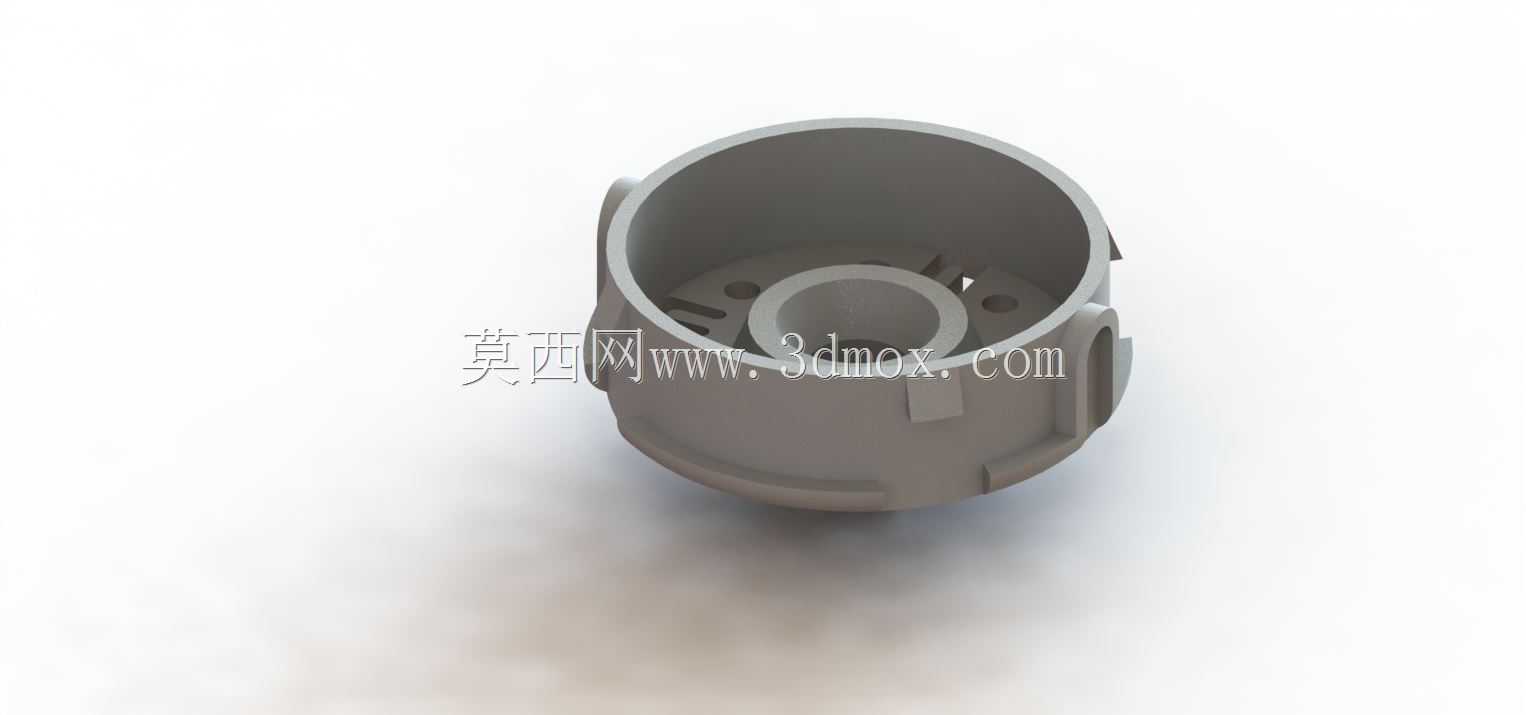

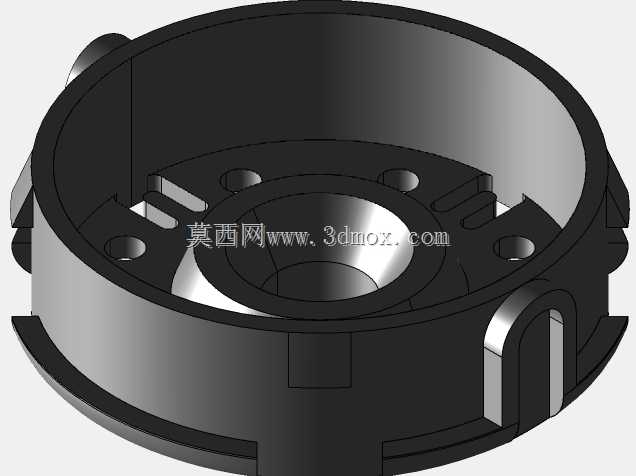

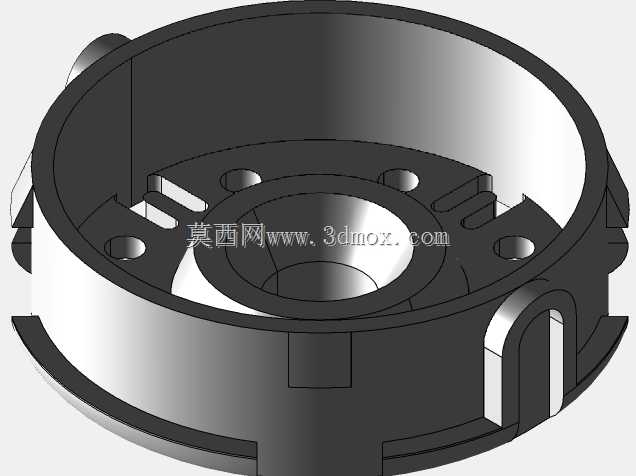

　　从结构设计逻辑来看，该阀盖采用了一体式桶状回转结构，主体为薄壁圆筒形态，侧壁均匀分布的凸起卡扣结构，是为了和阀座上的卡槽实现快速卡接装配，相比传统的螺纹旋合结构，这种卡扣式装配不需要在阀盖外壁加工外螺纹，也不需要在装配时施加较大的旋转扭矩，能有效降低薄壁零件装配时的变形风险，同时卡扣的分布位置经过受力校核，在系统出现超压工况时，卡扣的抗剪切强度能承受阀芯开启时的反向冲击力，不会出现阀盖脱落的问题。阀盖内部的中心凸台结构，是用来定位安全阀弹簧的一端，凸台的外径和弹簧内径做了小间隙配合，能避免弹簧在压缩、回弹过程中出现偏斜，保证弹簧的预紧力始终沿阀盖轴线方向作用在阀芯上，让安全阀的开启压力保持稳定，不会出现压力波动导致的频繁启闭问题。凸台周边分布的通孔是介质流通通道，当系统压力超过弹簧预紧力设定值时，阀芯抬起，多余的燃油介质会通过这些通孔进入阀盖内部的导流空间，顺着预设的泄放通路回流到燃油箱内，避免管路压力持续升高造成管路开裂、密封件失效等故障。

　　从安装边界与尺寸适配角度来看，该阀盖的外径尺寸需要和对应规格的安全阀座内孔做间隙配合，配合公差控制在H8/f7区间，既保证装配时能顺利推入阀座，又不会因为间隙过大导致装配后出现径向晃动。阀盖的轴向插入深度有明确的限位设计，侧壁的卡扣推入到阀座卡槽位置时会发出明确的卡合声响，提示装配到位，不需要额外做装配位置测量，能有效提升产线的装配效率。阀盖端面和阀座接触的位置预留了密封垫圈的安装槽，槽的深度和宽度根据配套的O型橡胶密封圈尺寸设计，装配后密封圈的压缩量控制在20%-25%区间，既能保证静态和动态工况下的密封效果，又不会因为压缩量过大导致密封圈过早出现永久变形、失去密封能力。

　　在建模过程中，这类薄壁类零件需要重点关注壁厚的均匀性，整个阀盖的主体壁厚保持一致，避免出现壁厚突变导致的注塑成型缩痕、或者压铸成型时的气孔缺陷，内部的加强筋厚度控制在主体壁厚的60%左右，防止成型时表面出现缩印。侧壁的卡扣根部做了圆角过渡处理，避免应力集中导致卡扣在反复拆装或者受冲击时出现断裂，圆角半径根据壁厚取值，一般不小于壁厚的0.5倍。内部的流通孔边缘都做了小倒角处理，去除机加工或者成型时产生的飞边毛刺，避免毛刺脱落进入燃油系统造成油路堵塞、或者卡滞阀芯的问题。

　　从实际使用的可靠性角度出发，该阀盖的材质选型一般会选用耐燃油腐蚀的工程塑料或者压铸铝合金，塑料材质多用于乘用车燃油箱配套的安全阀上，重量轻、成型成本低，铝合金材质多用于工业燃油设备的高压管路上，强度更高、耐温性能更好。不管是哪种材质，在结构设计时都需要考虑材料的热膨胀系数，和对接阀座材料的热膨胀系数差值控制在合理范围，避免在高低温交变工况下，因为膨胀量不一致导致配合间隙变化，出现密封失效或者装配卡滞的问题。在做结构验证时，需要重点考核卡扣的反复拆装寿命、阀盖的承压能力、密封面的泄漏量，确保在全生命周期内，阀盖不会出现开裂、变形、渗漏等问题，保障整个燃油系统的运行安全。
