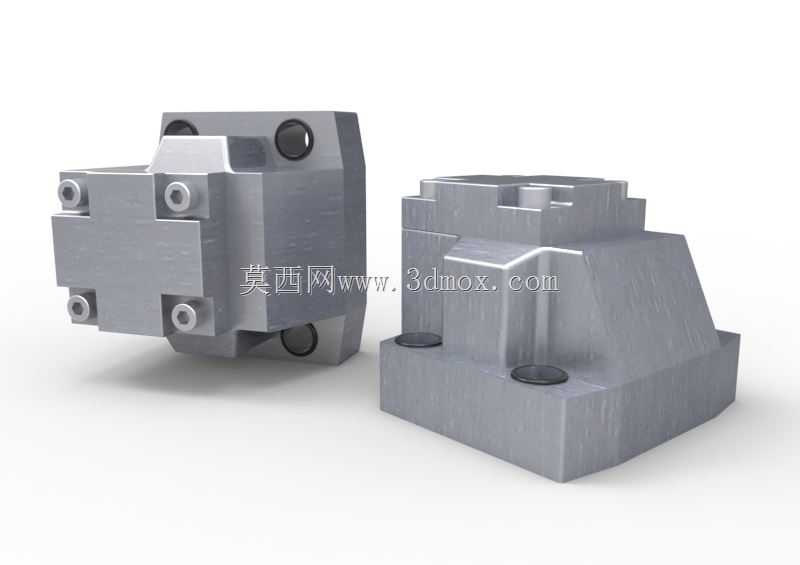

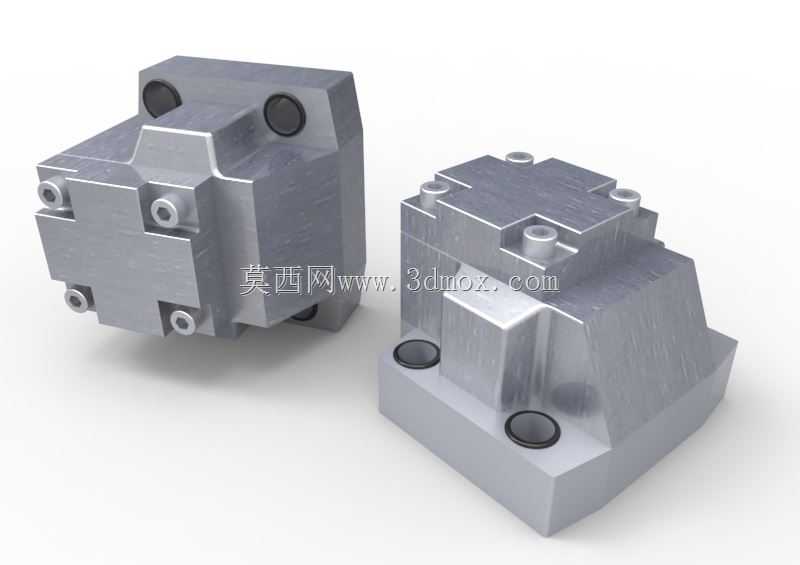

阀芯会在弹簧力与反向介质压力的共同作用下快速贴合密封面,彻底截断介质的反向通路,避免执行元件因为压力卸荷出现位置偏移、夹紧力失效的问题,同时也能防止反向冲击压力传递到上游的液压泵、溢流阀等元件,保护前端液压元件不受反向水锤、压力冲击的损伤。在设计思路上,这款止回阀没有采用传统的外接螺纹接口结构,而是将所有的通油孔、安装定位孔直接集成在锻造铝合金的阀块本体上,本体的六个安装面都做了精密铣削加工,平面度控制在0.02mm以内,保证和相邻油路块贴合安装的时候,不需要额外加装厚密封垫,仅通过O型圈就能实现端面密封,避免长期使用后密封垫老化出现的渗漏问题。阀块上预留的四个沉头安装孔,位置精度按照IT7级公差加工,这款块式结构的止回元件,主要应用在集成式液压动力单元、小型液压站的油路回路当中,承担单向通断、防止介质反向回流的核心作用,区别于传统管式、板式安装的止回阀,它采用了集成阀块的一体化设计思路,能够直接嵌入到集成油路块的安装位中,减少外接管路的连接点,降低油路泄漏的风险,同时压缩整个液压回路的安装占用空间。从实际应用场景来看,这类止回结构常出现在机床液压夹紧回路、小型工程机械的保压回路、自动化设备的液压执行元件供油路中,当液压泵输出压力油正向流通时,内部的阀芯结构在油压作用下开启,允许介质以极低的压力损失通过阀腔,到达下游的执行元件;当下游侧压力高于上游侧,或者液压泵停止供油出现压力反向趋势时,

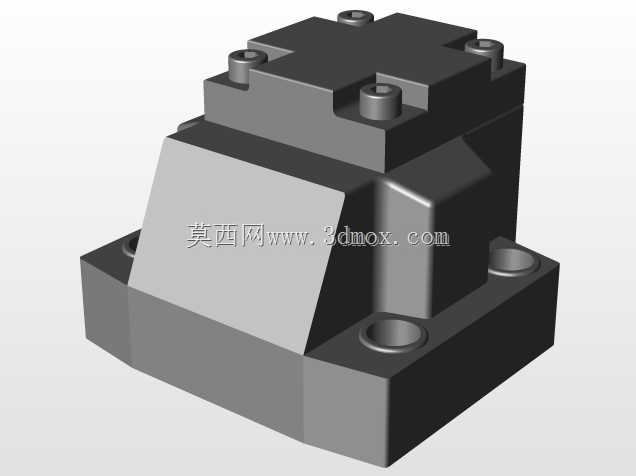

能够直接和标准油路块的安装孔位对齐,不需要现场二次配钻,安装时只需要将对应规格的内六角螺栓穿过沉孔锁紧到相邻阀块的螺纹孔中,就能完成固定,安装扭矩控制在12-15N·m即可,既保证密封面的足够压紧力,也不会因为扭矩过大导致铝合金阀块出现变形、内部孔道错位的问题。从安装边界来看,这款阀块的整体外形为近似立方体的切削结构,相邻两个侧面都预留了密封槽,用来安装对应通径的O型密封圈,密封槽的深度、宽度尺寸都按照液压阀块设计的标准规范取值,保证O型圈安装后有合理的压缩量,在16MPa的额定工作压力下不会出现挤隙、破损的问题。阀块的顶部预留了工艺螺孔,在集成回路组装的时候,可以用来安装吊装接头,或者作为后续扩展压力检测点的备用接口,
不需要额外在阀块上钻孔攻丝,避免破坏内部的通油孔道。内部的阀芯采用了锥面密封结构,相比传统的钢球密封结构,锥面的密封接触面积更大,对介质中的微小杂质容忍度更高,长期反复启闭后依然能保持可靠的密封性能,不会因为密封线出现局部磨损导致反向泄漏量超标的问题。阀芯的导向段做了均压槽设计,能够让阀芯在阀腔内部滑动的时候,四周的压力保持均匀,不会因为侧向压力不均出现阀芯卡滞、启闭动作滞后的问题,即使在介质粘度较高、低温启动的工况下,阀芯也能在0.03MPa的正向开启压力下顺利动作,响应速度满足常规液压回路的动态要求。在实际选型适配的时候,需要注意这款止回阀的通流能力和额定流量匹配,它的内部通油孔道按照通径6的规格设计,
额定流量下的压力损失不超过0.1MPa,适合用在流量不超过30L/min的支油路当中,如果用在主油路大流量场景,会因为通流面积不足出现过大的压力损失,导致系统发热、效率下降。另外安装的时候需要注意阀体上标注的流向标识,和油路的正向流通方向保持一致,一旦装反会直接截断油路,导致下游执行元件无法正常动作,这点在集成块组装的时候需要逐一核对,避免出现整组阀块装配完成后才发现流向错误,需要全部拆解返工的问题。这款止回结构的紧凑设计,也让它非常适合用在移动液压设备的狭小安装空间内,比如小型登高车、手动液压搬运车的保压回路中,相比传统的管式止回阀,它没有外伸的螺纹接头,不会因为设备运行过程中的振动出现接头松动、渗油的问题,长期使用的维护成本更低。
