商用车侧门镀锌限位支撑结构

　　在商用车、特种作业车辆的侧开式车门结构设计中，车门限位构件是保障车门开启状态稳定、避免车门受外力晃动或过度开合损伤铰链的核心配套部件，这类构件常应用于货运车辆侧装卸门、工程车辆检修舱门、旅居车外置储物舱门等场景，当人员在车辆侧面进行货物装卸、设备检修、物料取放作业时，可靠的限位结构能将车门固定在预设开启角度，防止阵风、坡面倾斜、外力误碰导致车门突然闭合，规避作业人员磕碰、设备夹损的风险。

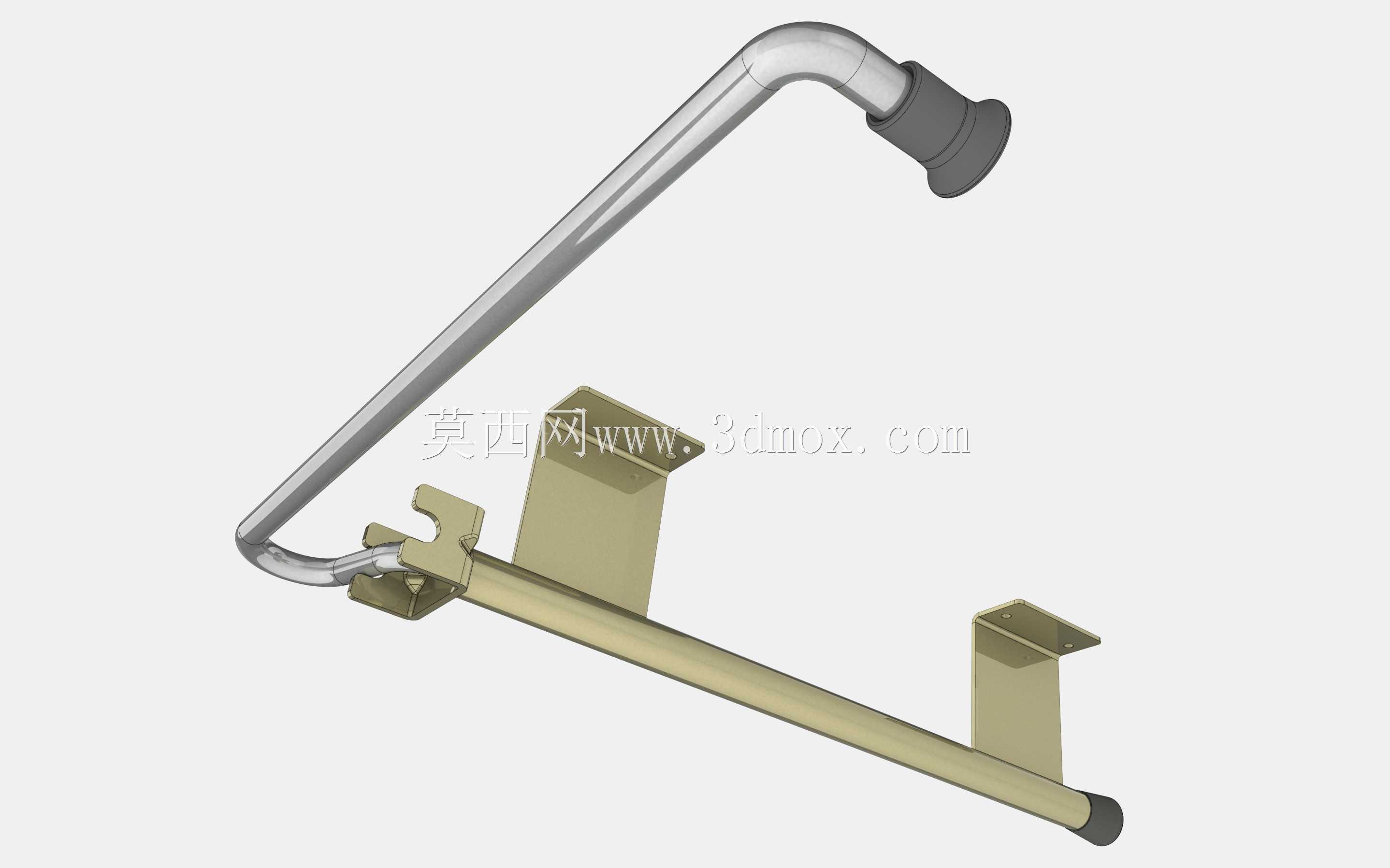

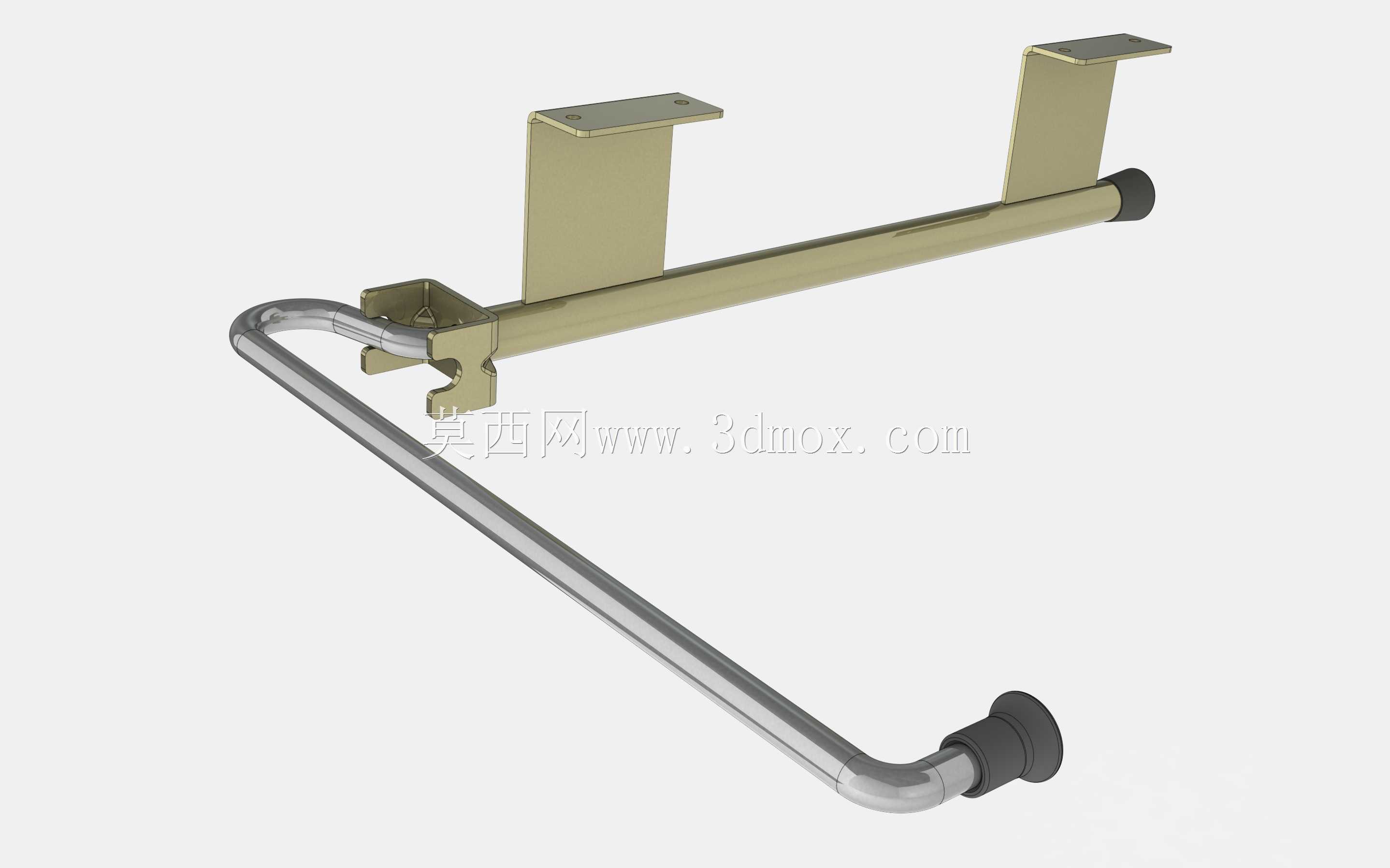

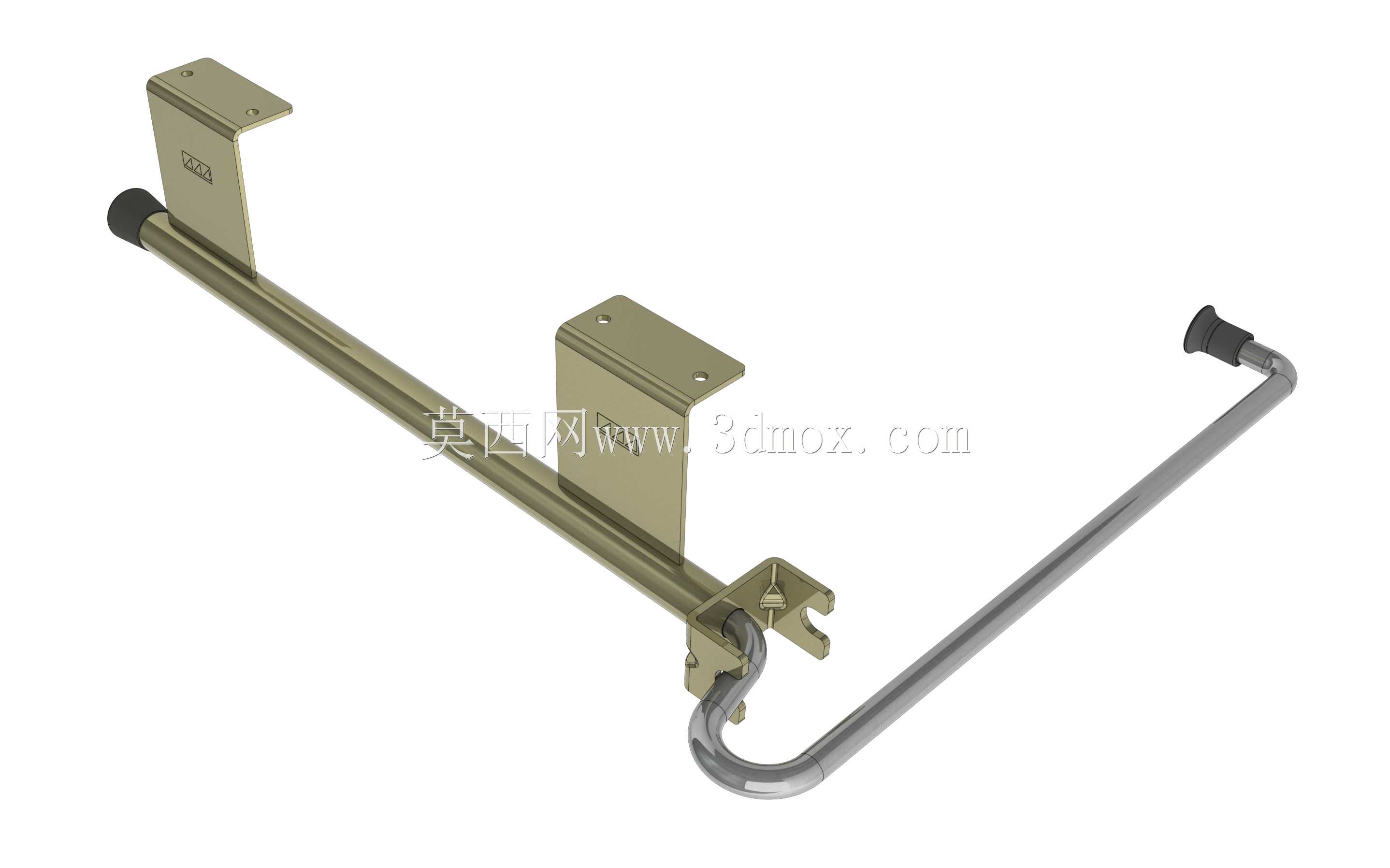

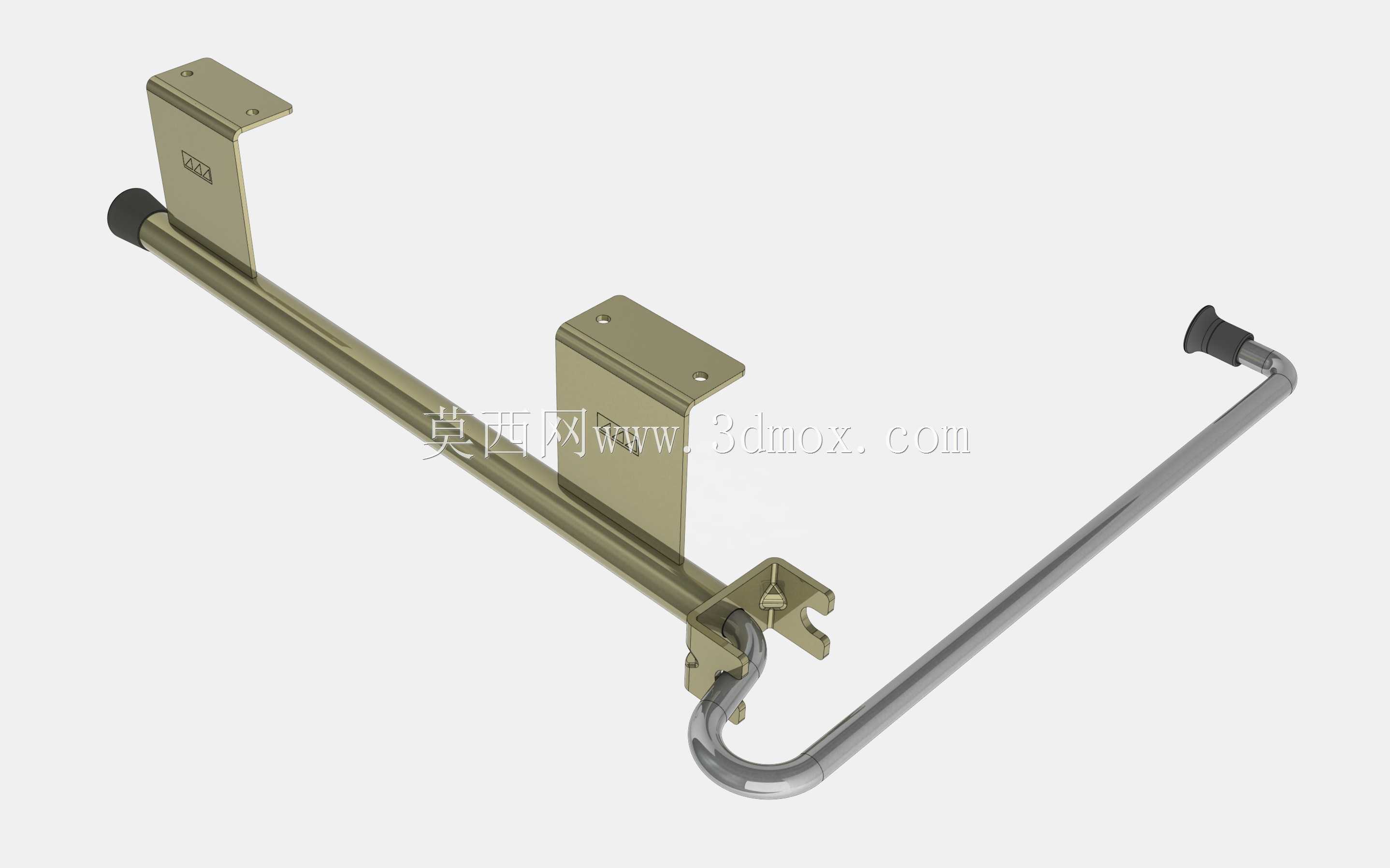

　　这套限位支撑结构采用分体式安装布局，主体包含两根功能不同的杆体与两组L型安装支座，其中操作侧杆体采用镀锌处理工艺，表面形成致密锌层，在户外淋雨、盐雾、扬尘等复杂工况下能有效抵御锈蚀，适配车辆长期户外停放、作业的使用需求；与车身连接的固定侧杆体采用重铬酸盐钝化处理，膜层结合力强，在兼顾防锈性能的同时，表面硬度更高，能耐受长期反复开合带来的摩擦损耗，减少构件使用过程中的磨损量。

　　从结构设计逻辑来看，两组L型安装支座分别对应车门侧与车身侧的安装点位，支座上预留的两个沉头安装孔可适配M6规格的标准紧固件，安装时无需对原有车门、车身钣金做大规模改制，仅需在对应点位预制安装孔位即可完成固定，适配厚度1.5-3mm的车身钣金安装场景。杆体与支座之间采用铰接式连接结构，车门开合过程中杆体可随车门转动角度自适应调整姿态，避免出现运动卡滞、结构别劲的问题；杆体末端设置的橡胶缓冲头，在车门开启到最大限位角度时，能与对应限位面形成软接触，抵消开合过程中的冲击载荷，降低金属碰撞产生的异响，同时减少冲击载荷向车身钣金的传递，避免长期使用后钣金出现安装点开裂、变形的问题。

　　设计过程中充分考虑了安装边界的适配性，整套结构在车门完全闭合状态下，杆体可随铰接结构收折到车门与车身的缝隙内，不会突出车身外表面影响车辆外观与通行安全；最大开启角度限位可覆盖90-110度的常用作业开启范围，既满足人员进出、货物装卸的空间需求，又避免车门开启角度过大导致铰链过载、车门与周边障碍物发生刮碰。构件的挂钩式锁止结构在车门开启到预设角度后可自动卡入限位位，无需额外手动操作即可完成锁止，需要关闭车门时仅需轻抬操作侧的镀锌把手即可解除限位，操作逻辑符合一线作业人员的使用习惯，戴劳保手套操作时也能顺利完成解锁动作，不会出现细小操作件难以施力的问题。

　　从实际使用的可靠性角度出发，这套结构的所有铰接转动点位都预留了足够的配合间隙，即便车身钣金在使用过程中出现轻微的焊接变形、安装偏移，结构也能通过自身的活动余量补偿偏差，不会出现开关门卡滞、锁止失效的问题；杆体采用空心管材加工，在保证整体结构强度、抗弯折能力满足车门限位受力要求的前提下，尽可能降低了构件自身重量，不会给车门铰链带来额外的负载，长期使用也不会导致车门下沉、铰链磨损加剧的问题。针对不同车型的安装需求，支座的折弯角度、杆体长度可根据车门与车身的间距、预设的最大开启角度做参数化调整，建模过程中所有安装孔位、铰接点的位置都做了参数化约束，设计人员调整参数时可快速完成结构适配，无需重新搭建整体模型，能有效缩短同类型构件的二次开发周期。
