卡车拖车用管夹式快锁固定连接构件

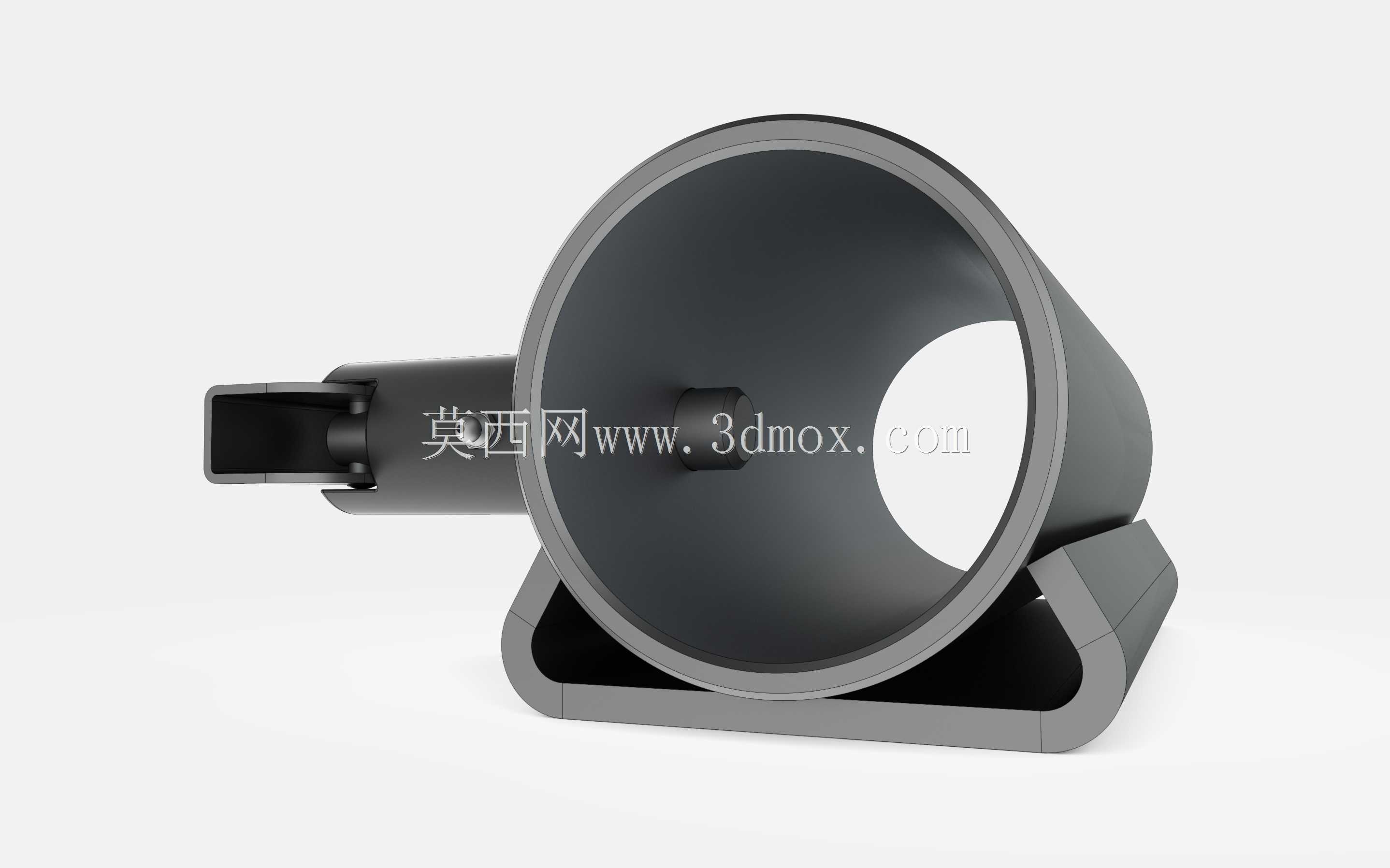

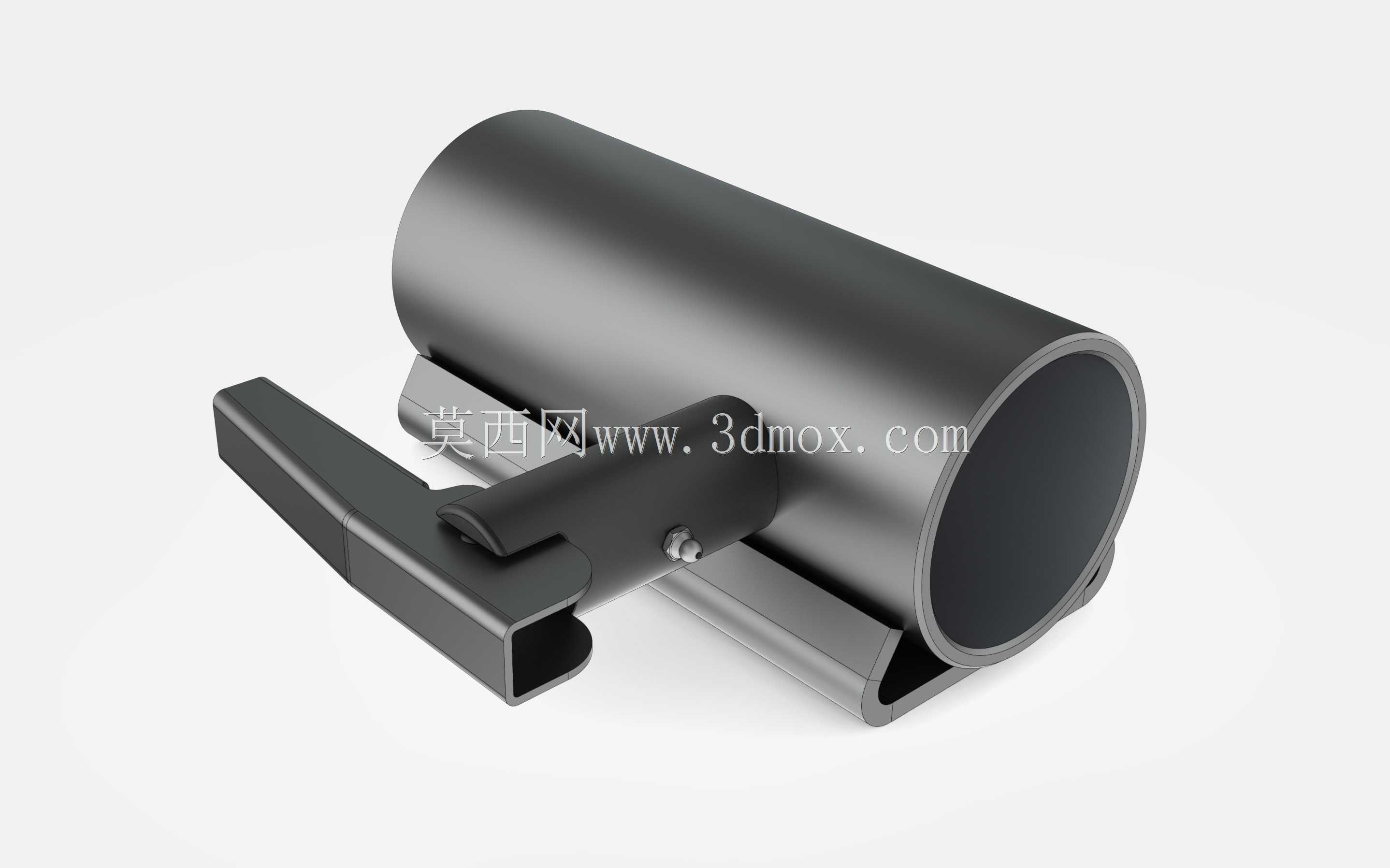

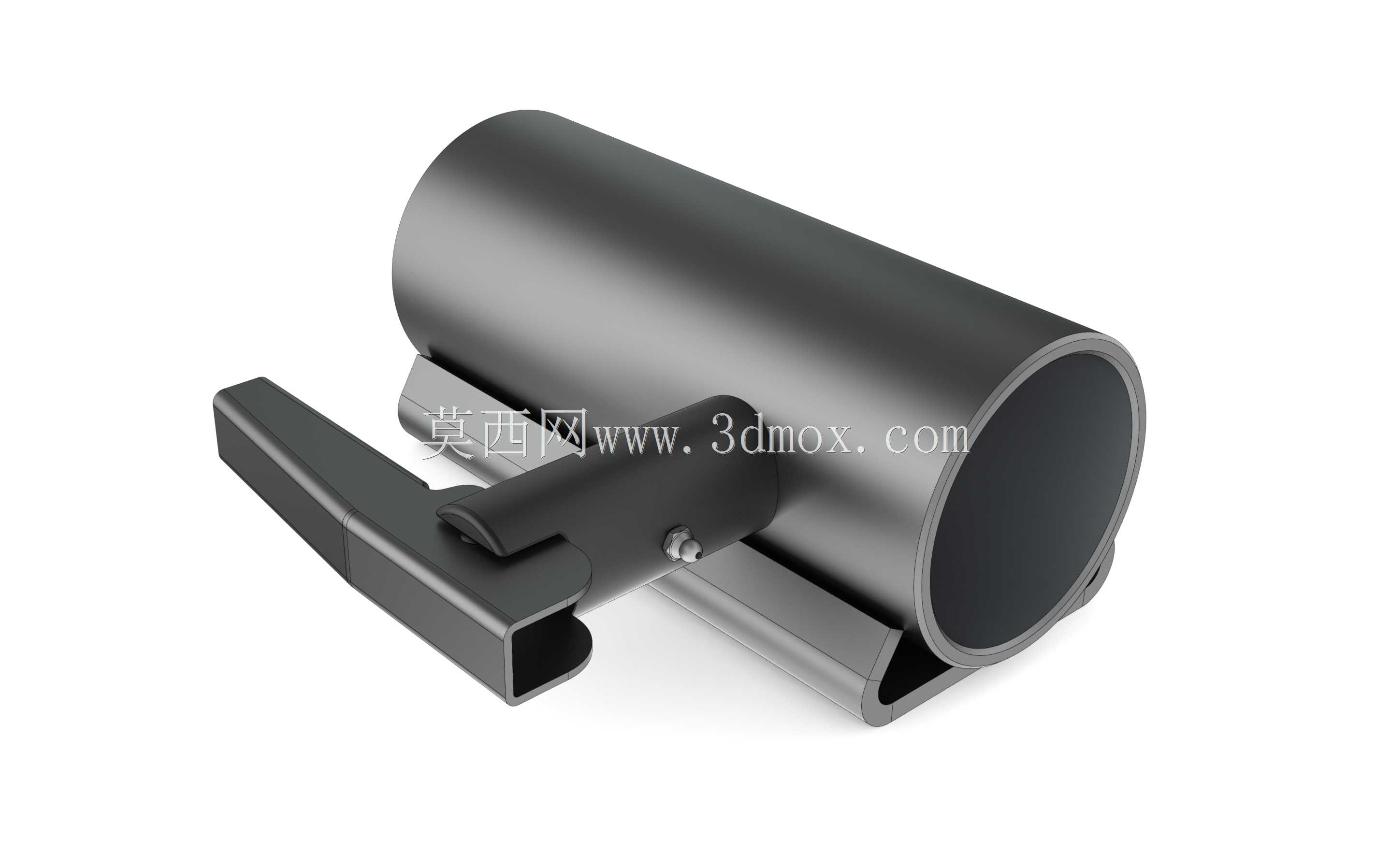

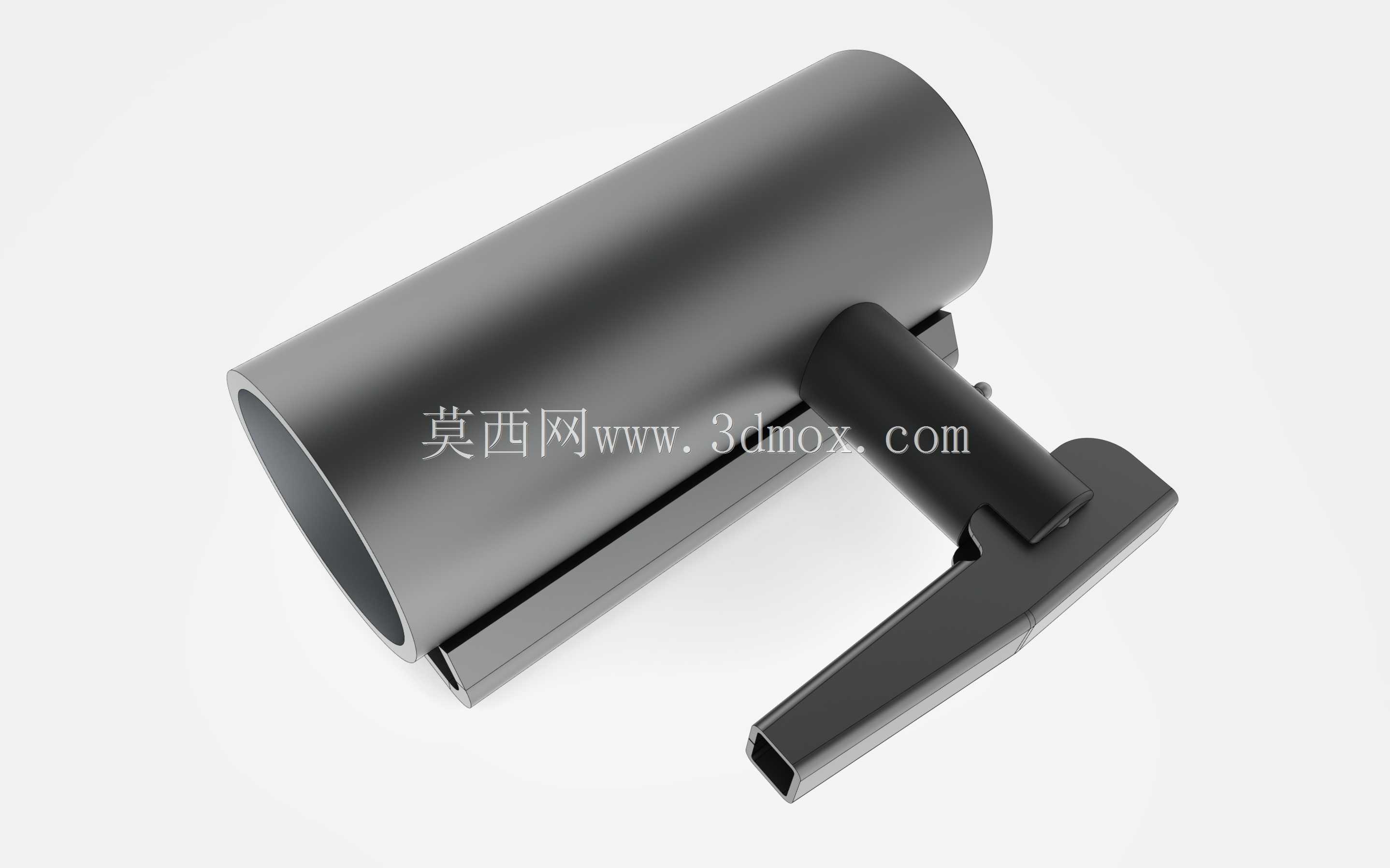

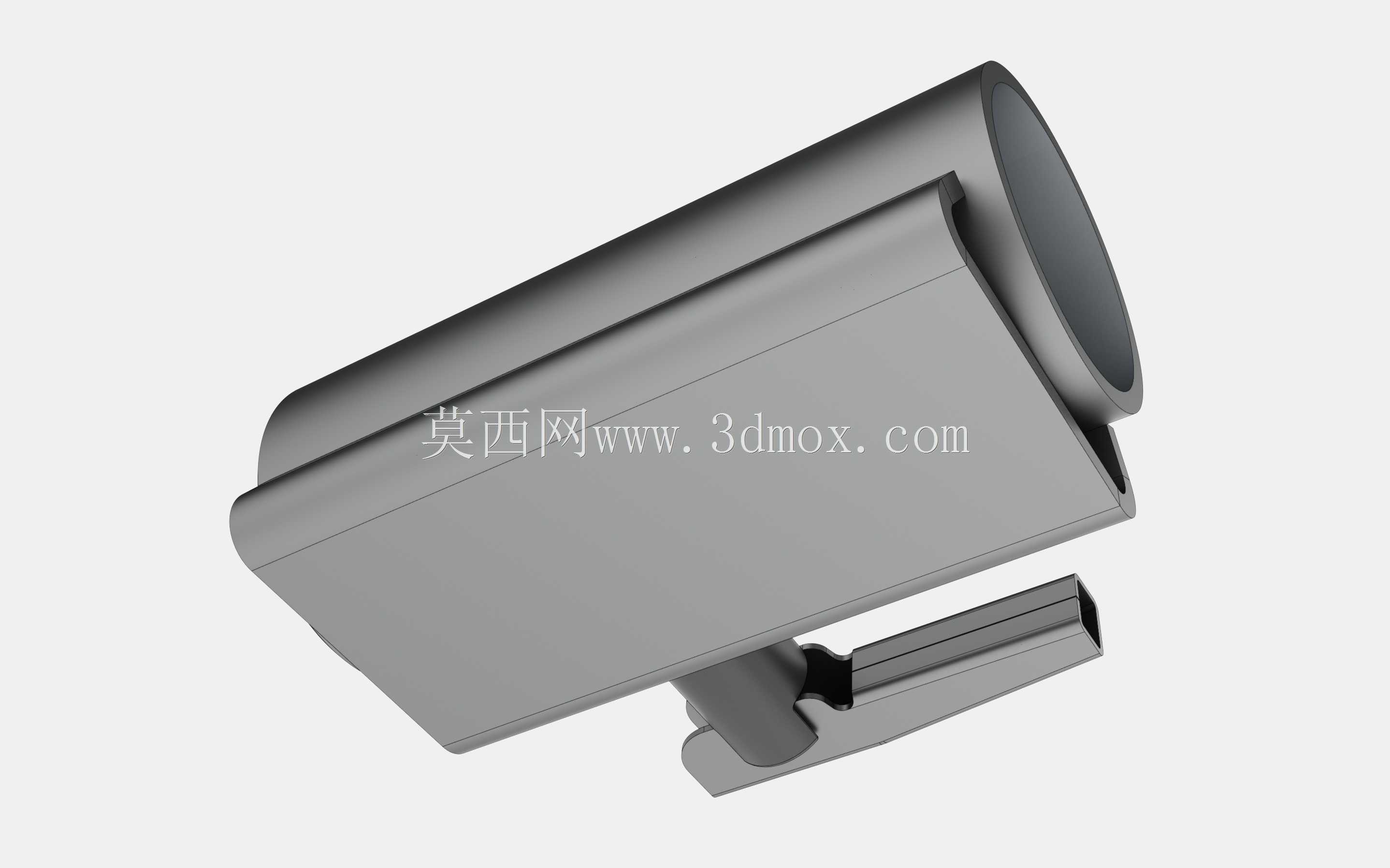

　　该构件属于商用车挂接系统的配套锁紧部件，主要应用在货运拖车、栏板卡车的可拆式管状构件连接场景中，常见于拖车侧栏板支撑杆、可翻转防护架、外挂管件支架的快速锁止工位，日常作业中无需额外工具即可完成管件的锁止与松脱操作，适配户外货运、场地转运类车辆的高频快拆需求。从功能实现逻辑来看，构件采用抱合式管腔结构，主体基座为适配标准圆管的弧形承托面，安装时基座贴合在配套固定型材的安装面上，通过底部的定位卡槽与安装基座卡合，无需额外焊接即可完成基座的预定位，降低现场装配的加工要求。锁止手柄采用偏心凸轮锁紧原理，扳动手柄至闭合位置时，压合块会紧密贴合圆管外壁，配合基座的弧形承托面形成360度范围内的三点抱紧力，

　　避免车辆行驶过程中因振动出现锁止松脱的问题；手柄开启角度经过限位设计，扳动至最大开度时压合块完全退离管腔，圆管可直接沿轴向抽出或径向取出，单步操作即可完成解锁，适配车辆维保、栏板翻转等场景下的快速操作需求。设计过程中优先考虑了户外工况的耐用性，整体构件的受力部位均做了加厚处理，手柄与转轴的连接部位采用防脱铆钉结构，避免长期扳动后出现销轴窜出的问题；压合块与圆管接触的面做了微齿防滑处理，在抱紧圆管时可嵌入管材表层的氧化层，避免光滑管材受轴向力时出现滑移，同时齿形深度控制在0.2mm以内，不会对管材外壁造成明显的压痕损伤，不影响管材的重复拆装使用。从安装边界来看，该构件适配的圆管外径为行业通用的标准管径，

　　基座底部的安装卡槽适配对应规格的C型安装铝型材或钢制型材，安装时仅需在型材对应位置加工两个定位孔，通过螺栓即可完成基座的固定，无需在管材上加工任何孔位，降低了配套管材的加工成本；构件整体的外轮廓尺寸经过紧凑化设计，锁止状态下手柄外伸长度控制在合理范围内，不会超出车辆侧部的安全边界，避免车辆行驶过程中手柄刮碰到周边障碍物或人员。在实际装车验证过程中，该构件的锁止力可满足常规货运场景下的管件固定需求，在车辆经过颠簸路面、急加速急减速工况时，锁止机构无松脱异响，反复扳动操作上千次后，锁紧力衰减幅度控制在工程允许范围内，适配商用车全生命周期的使用频次要求。针对不同管径的适配需求，该结构可通过调整弧形承托面的曲率半径、

　　偏心凸轮的升程参数快速衍生出不同规格的系列产品，核心的锁紧原理、手柄操作逻辑可完全通用，降低系列化产品的开发成本。建模过程中对所有配合面均做了公差匹配设计，转轴与手柄孔的配合采用间隙配合公差，保证手柄扳动过程无卡滞，压合块与基座的相对运动面做了避空设计，避免加工误差导致装配后出现运动干涉；所有棱角位置均做了倒钝处理，避免装配和操作过程中出现割手的问题，符合商用车零部件的安全设计规范。
